ACT Keystone Jack RJ45 CAT6A varjestatud tööriistavaba, tolmukaitsega

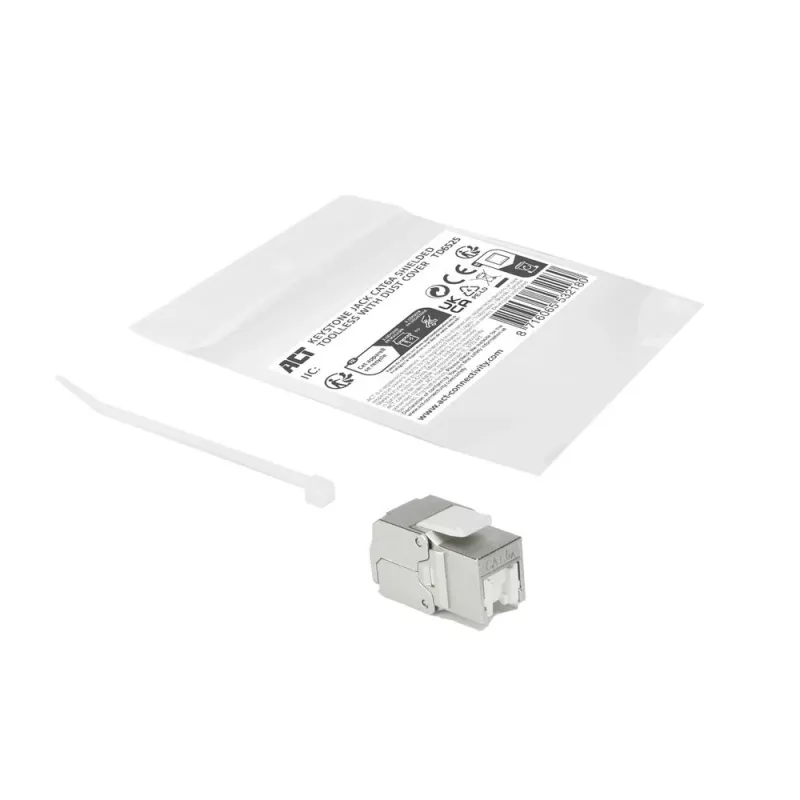

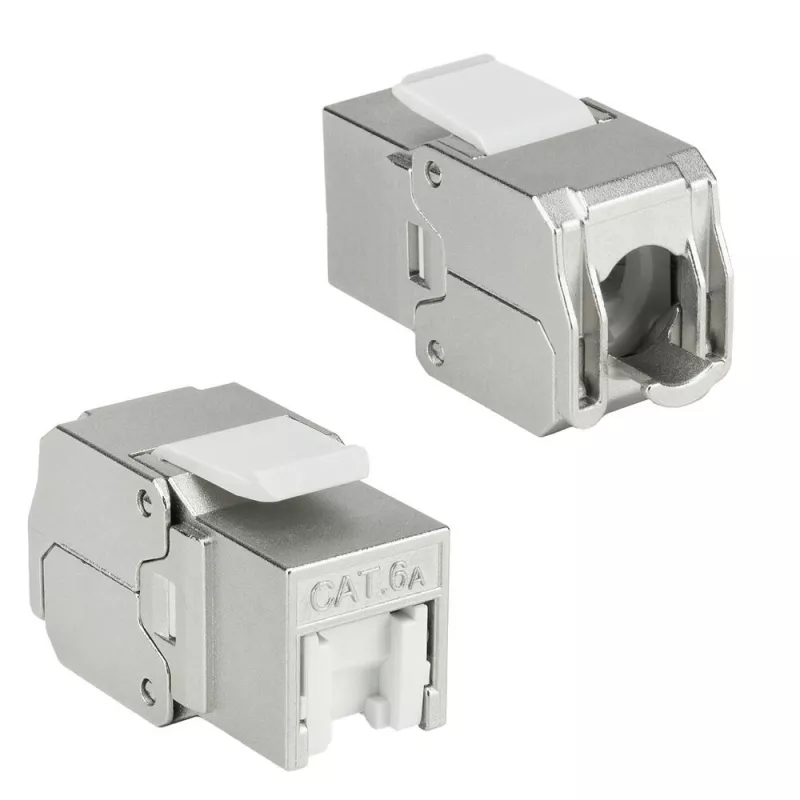

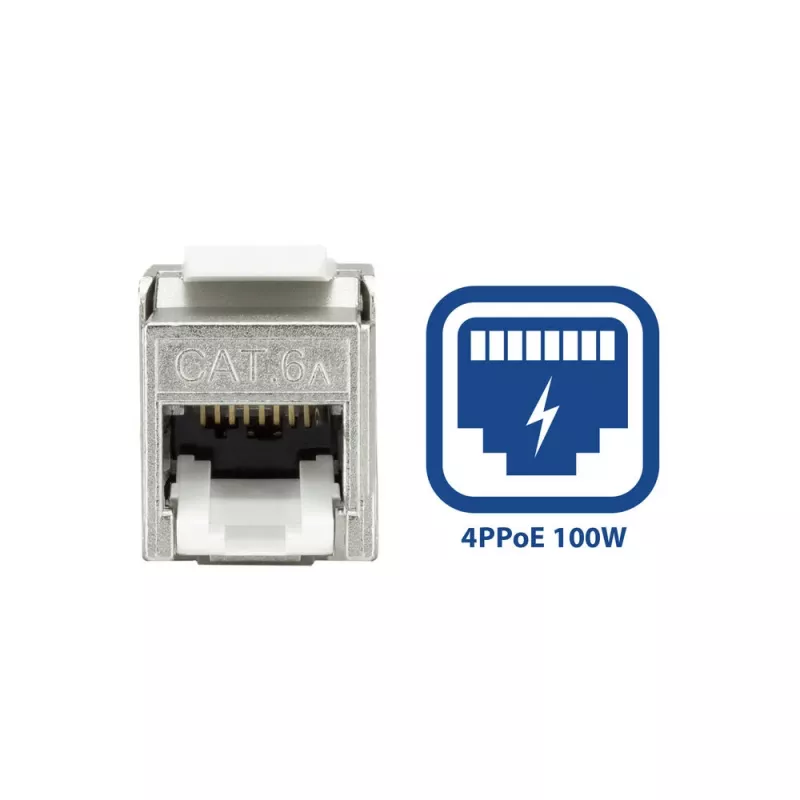

ACT Keystone Jack RJ45 CAT6A varjestatud tööriistavaba ja tolmukaitsega (TD6525) on varjestatud, tööriistavaba keystone-pistik, mis on mõeldud paigaldamiseks paneelidesse ja seinakontaktidesse. See võimaldab ühendada täiskeermega või keerutatud kiududega kaableid välisläbimõõduga 5,0–8,5 mm ja juhtidega 23–26 AWG. Pistikul on valge tolmukate, mis kaitseb 50 µin kullatud kontakte, ja kaasas on kaabelkinni tõmbeääre kulupingemõõtmiseks. See toetab PoE++ (100 W, tüüp 4) ning ühildub mõlema juhtmestikuskeemiga T568A ja T568B, tagades lihtsa ühendamise.

Eelised

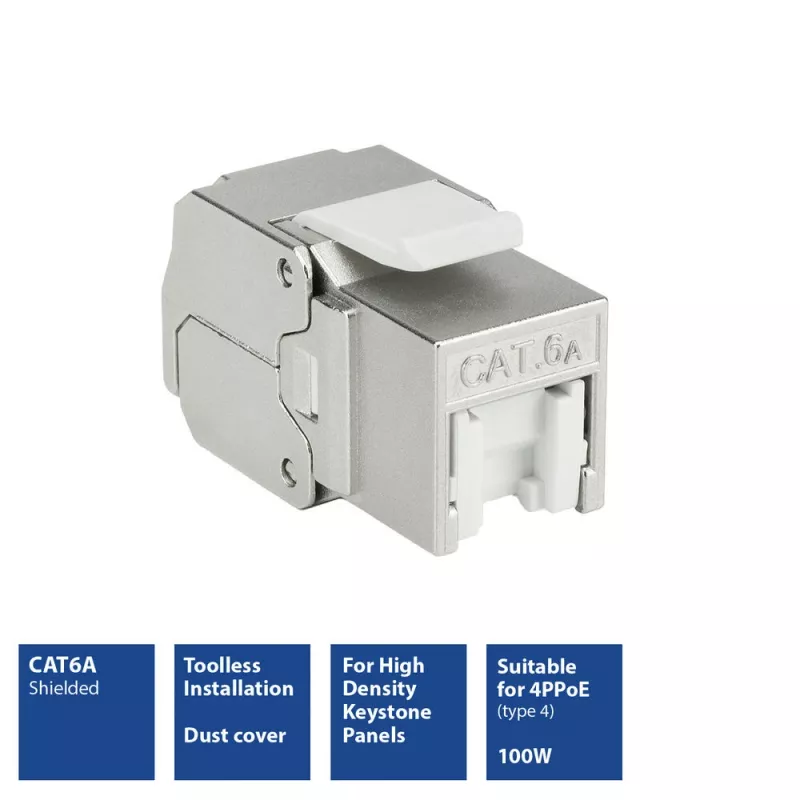

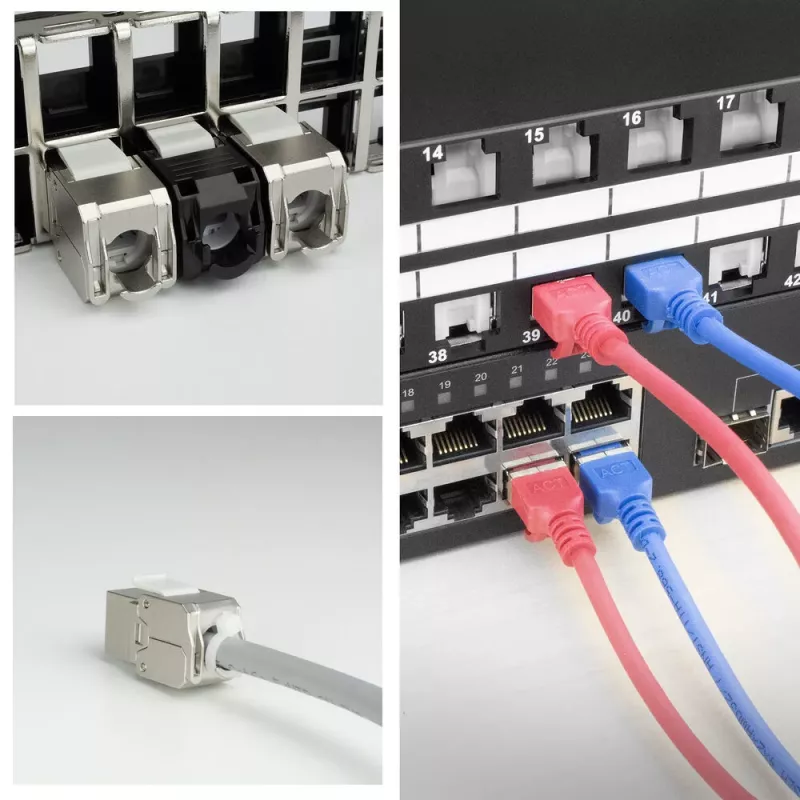

Varjestatud CAT6A konstruktsioon pakub tõhustatud kaitset elektromagnetiliste häiringute eest, samas kui tööriistavaba LSA ühendus võimaldab kiiret paigaldamist ilma spetsiaalsete tööriistadeta. Värvikoodiga T568A/T568B märgistused lihtsustavad juhtmestamist ning kaasasolev tolmukate säilitab kontaktide terviklikkuse. Toetus PoE++ 100 W korral muudab pistiku sobivaks voolunäljastele seadmetele. Kompaktne korpus võimaldab kasutada tiheda tihedusega paneelides ja tavalistes seinakontaktides.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

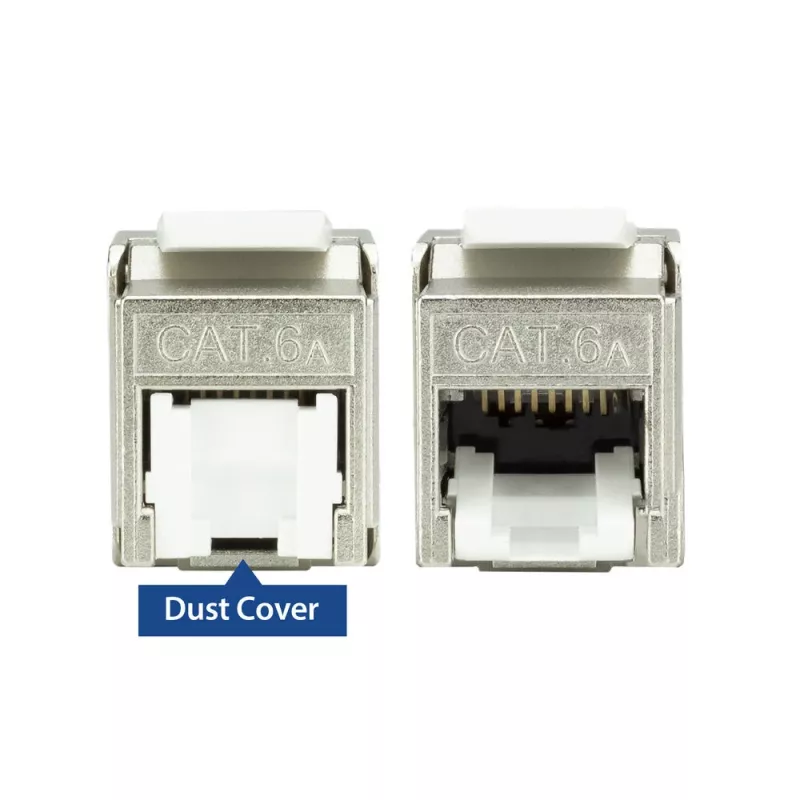

Sisestage ühilduv Etherneti kaabel (5,0–8,5 mm välisläbimõõt, 23–26 AWG) keystone-pistikusse, järgige moodulile trükitud värvikoodiga juhtmestusskeemi T568A või T568B ning ühendage juhtmed tööriistavaba LSA-liistude abil. Sulgege valge tolmukate, et kaitsta kontakte, ja kinnitage kaabel kaasasoleva kaabelkinniga tõmbeääre kulupingemõõtmiseks. Suruge keystone ühilduvasse paneeli või seinapaneeli, kuni see lukustub oma kohale.

Soovitused

Parema jõudluse saavutamiseks kasutage Cat6A-kvaliteediga kaablit ja järgige õiget juhtmejärjestust (T568A või T568B). Veenduge, et varjest on varjestatud paigaldiste korral korralikult maandatud. Enne PoE++ (100 W) rakendamist kontrollige ühendatud seadmete PoE-võimsuse nõudeid.
