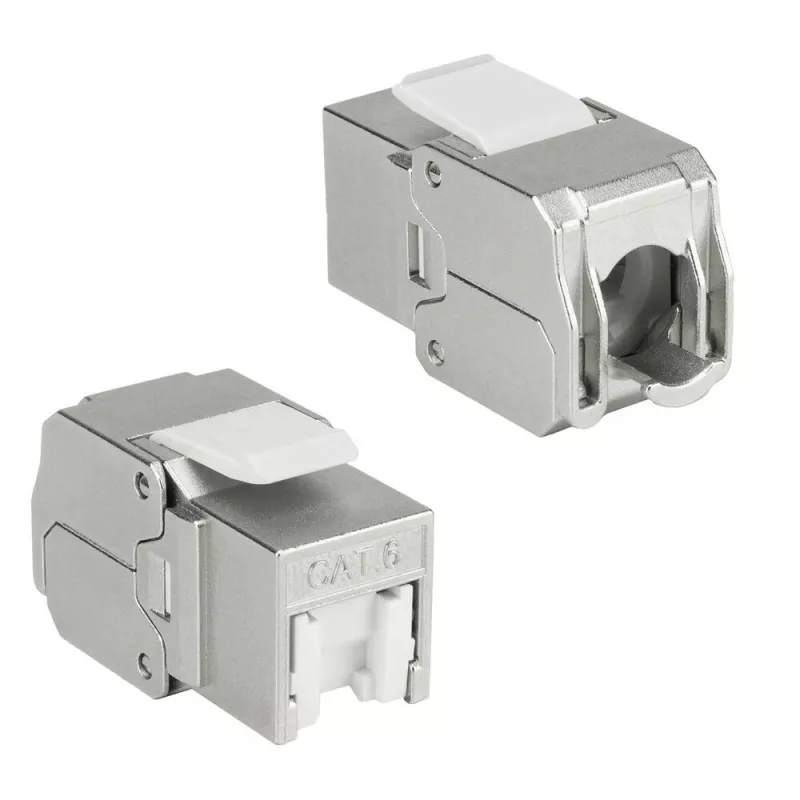

ACT Keystone Jack RJ45 CAT6 varjestatud tööriistavaba katiku ja hõbevalgega

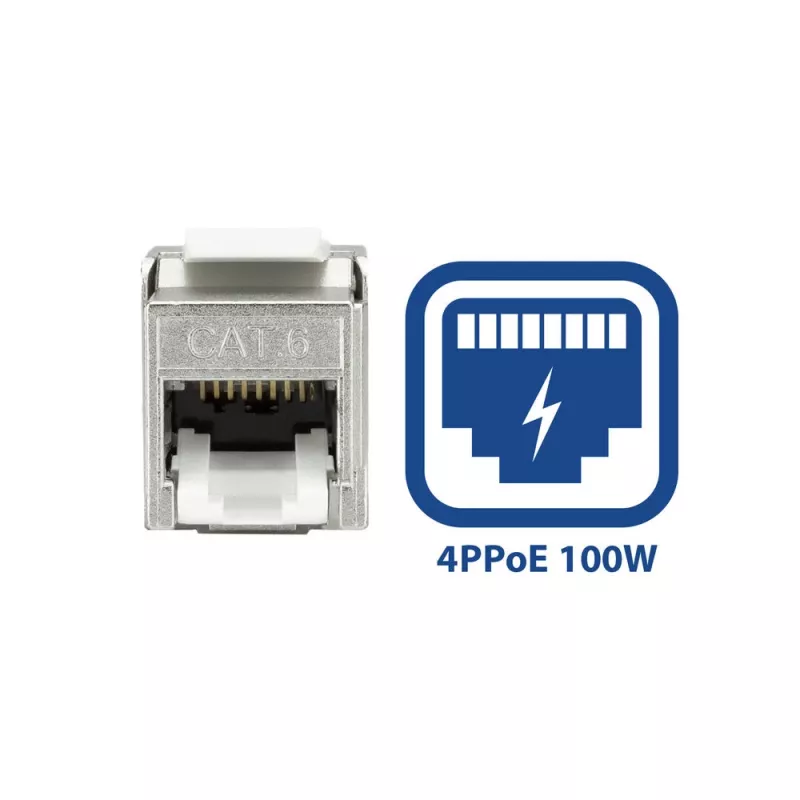

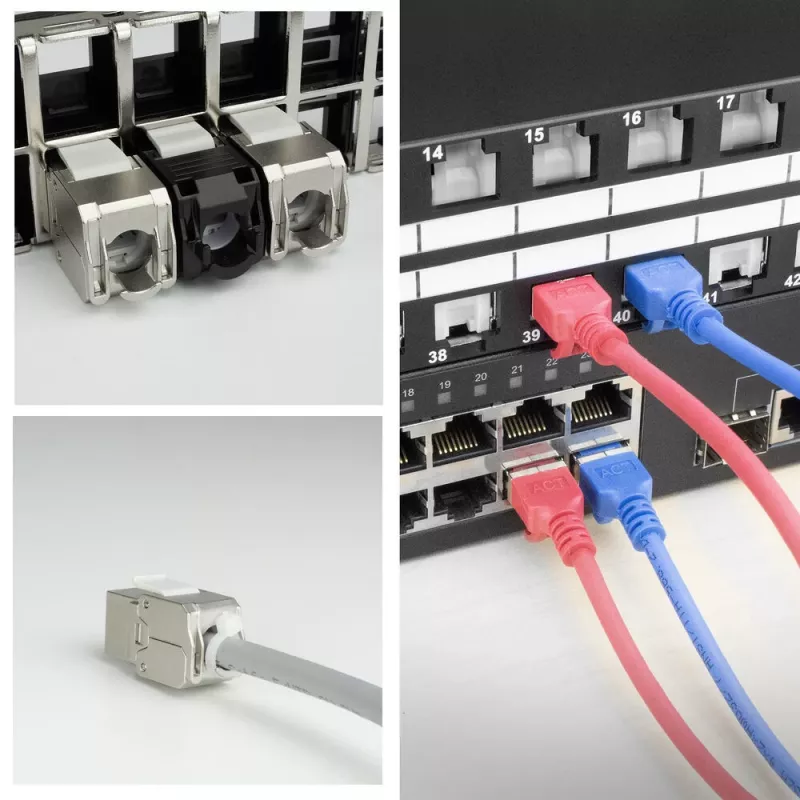

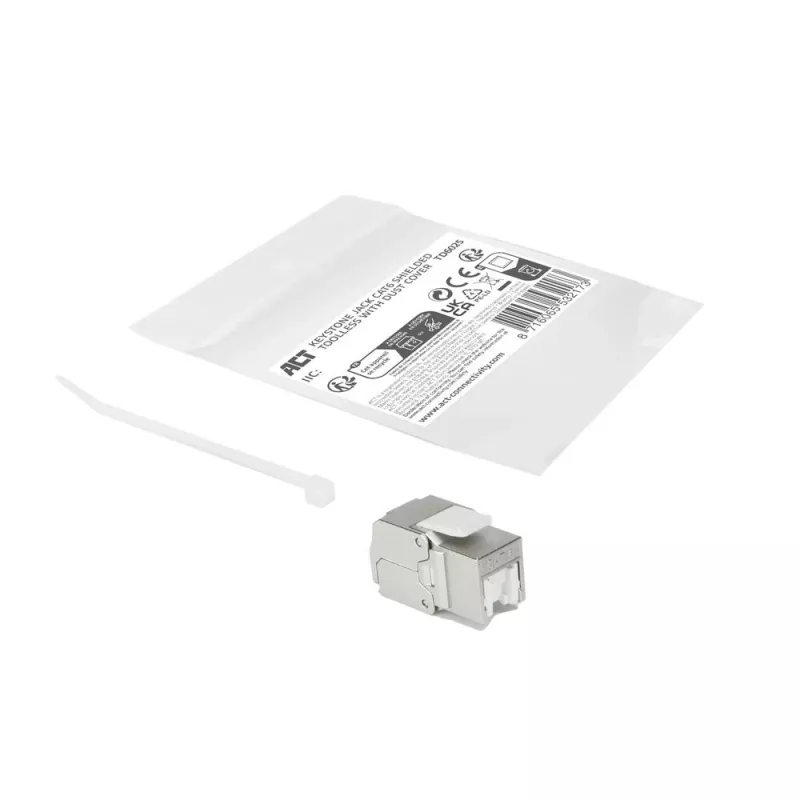

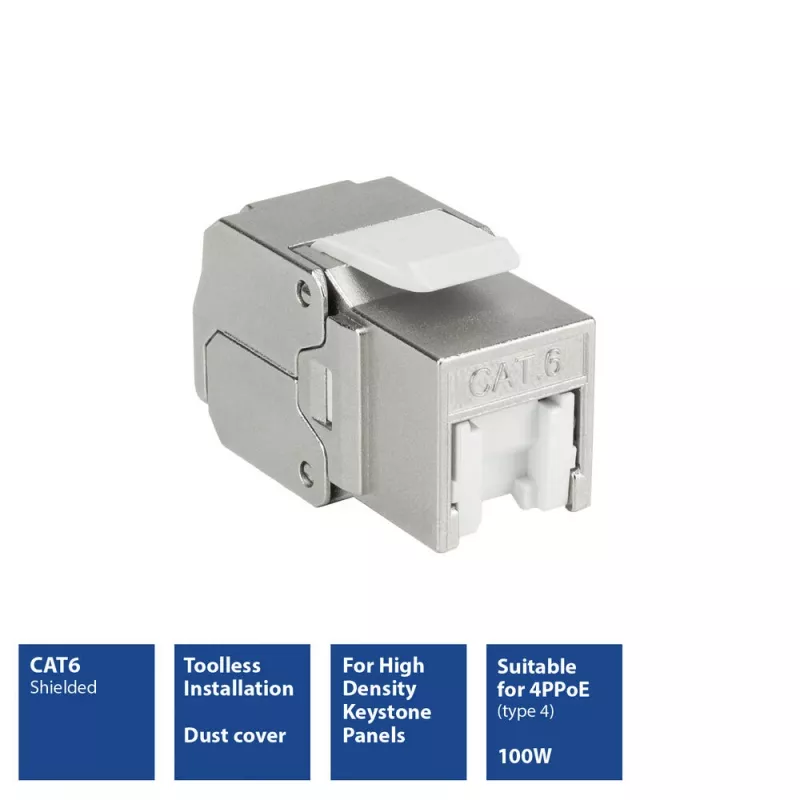

ACT Keystone Jack RJ45 CAT6 varjestatud tööriistavaba katiku ja mudeliga TD6025 on kompaktne varjestatud keystone-pesa, mis on mõeldud Etherneti kaablite kiireks ja tööriistavabaks otsastamiseks. See sobib massiivsete või keerdunud kaablite jaoks, mille välisläbimõõt on 5,0 kuni 8,5 mm ja 23–26 AWG juhid, pakub valget tolmukatet/katikut, et kaitsta 50 µin kullatud kontakte, ning toetab PoE++ kuni 100 W (4. tüüp). Pakend sisaldab tõmbekindlustuse tagamiseks takjakinnitist ja see sobib kasutamiseks tihedates patch-paneelides, standardsetes patch-paneelides ja seinakontaktides.

Eelised

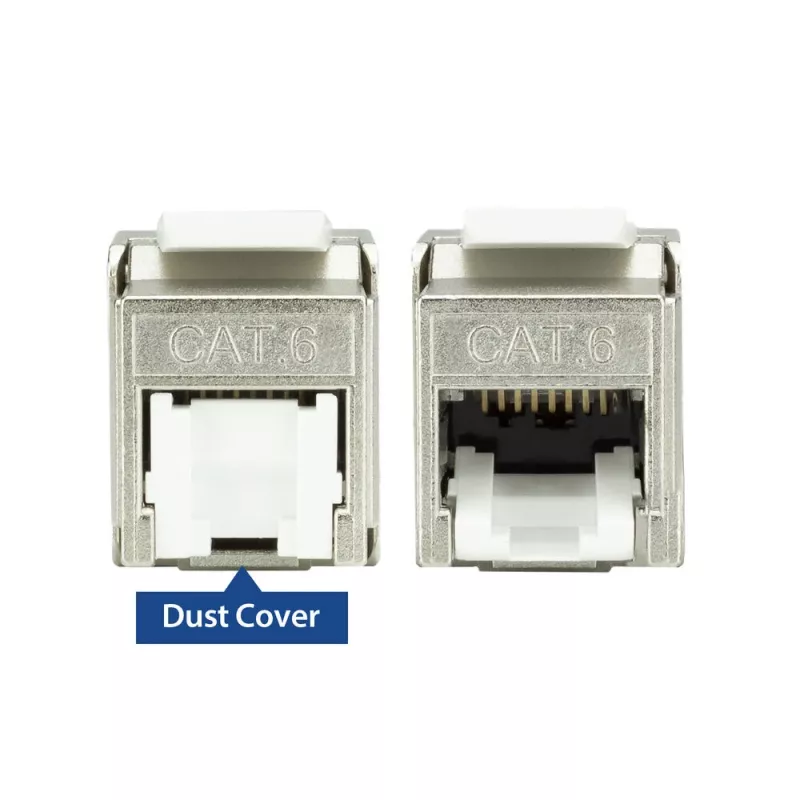

See varjestatud CAT6 keystone-pesa pakub tööriistavaba LSA otsastust värvkoodiga T568A ja T568B juhtmestiku skeemidega, mis tagavad lihtsa kokkupaneku ja usaldusväärse kontaktide joondamise. Kullatud kontaktid vähendavad korrosiooni ja tagavad järjepideva ühenduvuse. Integreeritud valge katik kaitseb pistikupesa tolmu eest, kui see ei ole kasutusel, ning kaasasolev takjakinnitus pakub lihtsat tõmbekindlustuse võimalust. Varjestus ja PoE++ 100 W tugi muudavad pistikupesa sobivaks paigaldistesse, mis nõuavad suuremat võimsusedastust ja paremat EMI-kaitset.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Valmistage kaabel ette, eemaldades väliskesta, et paljastada üksikud juhid, säilitades samal ajal juhtide keeru vastavalt Cat6 jõudluse nõuetele. Sisestage juhtmed vastavatesse värvikoodiga pesadesse, järgides kas T568A või T568B skeemi, seejärel vajutage alla, et otsastada sisseehitatud LSA tööriistavaba mehhanismi abil. Veenduge, et varje (kui see on olemas) on korralikult ühendatud pistikupesa korpusega. Suruge keystone patch-paneeli või seinakontakti avasse, kuni see lukustub. Kasutage kaasasolevat takjakinnitust kaabli ja pistikupesa ümber tõmbekindlustuse tagamiseks.

Soovitused

Optimaalse jõudluse tagamiseks hoidke kaablipaaride keerdu kuni otsastuspunktini, vältige liigset lahtikeeramist ning järgige TIA/EIA paigaldusstandardeid. Varjestatud keystone-pistikupesade ja PoE++ rakenduste kasutamisel kasutage varjestatud patch-paneele ja tagage varjestatud süsteemi korrektne maandamine.
