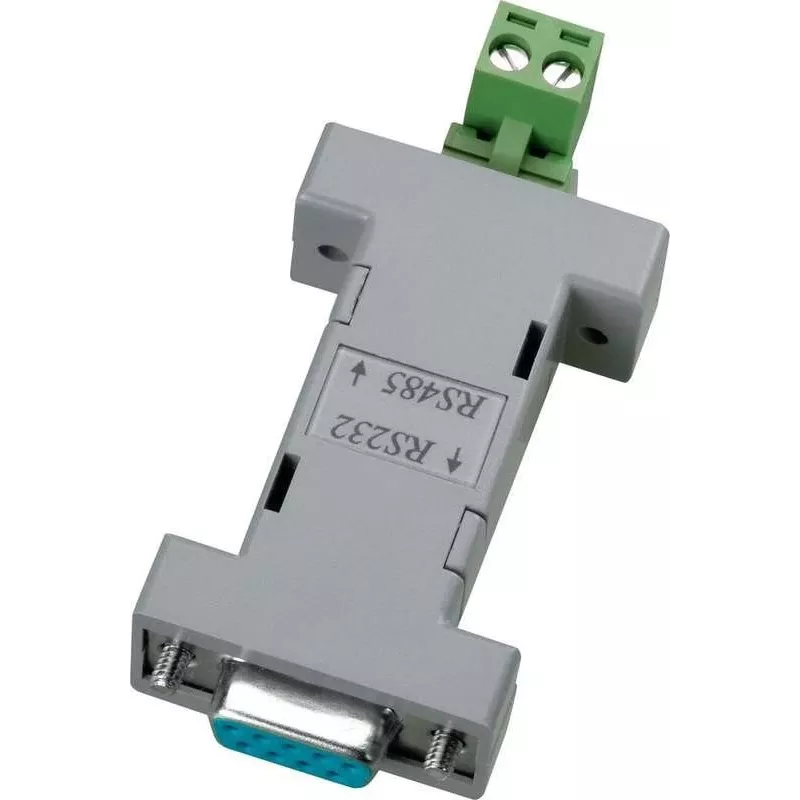

ABUS TV8469 RS232–RS485 liidesemuundur, DB9, siinipõhine toide, 115,2 kbps, 1200 m, must

Vanad jadaseadmed ei suuda sageli pikkade vahemaade taha või müravastes tööstuskeskkondades usaldusväärselt suhelda. ABUS TV8469 liidesemuundur sillutab selle lõhe, muundades RS232 signaalid RS485-ks, võimaldades usaldusväärset andmeedastust kuni 1200 meetri kaugusele. Automaatse andmesuuna juhtimise ja siinipõhise toitega ei vaja see väliseid toiteallikaid ega tarkvara seadistamist, muutes selle plug-and-play lahenduseks jadside laiendamiseks turva-, automatiseerimis- ja tööstusjuhtimissüsteemides.

Kellele see mõeldud on

See muundur on ideaalne süsteemiintegraatoritele, turvapaigaldajatele ja tööstustehnikutele, kes peavad ühendama RS232-põhiseid seadmeid—näiteks CCTV-maatriksid, juurdepääsukontrolli paneelid või PLC-d—RS485 võrkudega. See on eriti kasulik rakendustes, mis nõuavad pikki kaabliühendusi, mitmepunktilisi konfiguratsioone või töötamist karmides temperatuuritingimustes.

Peamised omadused

• Muundab RS232 RS485-ks automaatse andmesuuna juhtimisega, kõrvaldades vajaduse kätlemisignaalide või käsitsi lülitamise järele.
• Siinipõhine toide RS232 kätlemisliinidelt (DTR/RTS/TxD), seega välist toiteallikat pole vaja.
• Toetab andmeedastuskiirusi kuni 115,2 kbps ja vahemaid kuni 1200 m RS485-l.
• ESD-kaitse kuni 15 kV kaitseb muundurit ja ühendatud seadmeid elektrostaatilise laengu eest.
• Kompaktne ABS-korpus DB9 emase (RS232) ja DB9 isase (RS485) pistikuga lihtsaks reaalajas paigaldamiseks.
• Töötemperatuuri vahemik -25°C kuni 70°C usaldusväärseks tööks äärmuslikes keskkondades.
• Draiverivaba töö—ühildub mis tahes operatsioonisüsteemiga ilma täiendava tarkvarata.

Spetsifikatsioonid

• Muundamise tüüp: RS232 RS485-ks
• RS232 pistik: DB9 emane
• RS485 pistik: DB9 isane
• RS485 režiim: 2-juhtmeline pooldupleks
• Andmesuuna juhtimine: automaatne
• Maksimaalne andmeedastuskiirus: 115,2 kbps
• Maksimaalne RS485 vahemaa: 1200 m
• Toide: siinipõhine toide RS232 DTR/RTS/TxD liinidelt
• Väline toide: pole vajalik
• Galvaaniline isolatsioon: puudub
• ESD-kaitse: 15 kV
• Töötemperatuur: -25°C kuni 70°C
• Korpuse materjal: ABS-plast
• LED-indikaatorid: puuduvad
• Ühilduvus: operatsioonisüsteemist sõltumatu (draiverivaba)
• Standardid: EIA/TIA RS232, EIA/TIA RS485

Nõuanded

Parimate tulemuste saavutamiseks kasutage RS485 ühenduse jaoks keerdpaar-kaablit ja tagage siini mõlemas otsas nõuetekohane lõpetamine. Kuna muundur on siinipõhise toitega, veenduge, et teie RS232 port annab kätlemisliinidel piisava pinge; kui mitte, võib vaja minna lühikest adapterkaablit välise toiteallikaga. Paigaldage muundur eemale elektromagnetilise häirete allikatest, et säilitada signaali terviklikkus.
