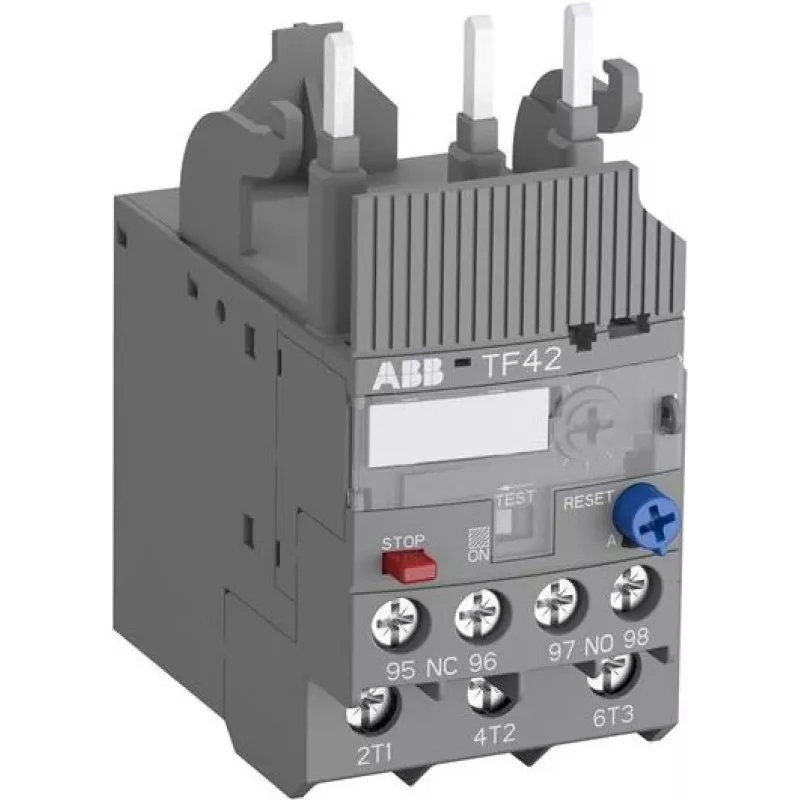

ABB TF42-10 termiline ülekoormusrelee, 8-10 A, klass 10, 690 V AC, 3-pooluseline, 1NO+1NC 1SAZ721201R1043

Usaldusväärase mootorikaitse jaoks konstrueeritud ABB TF42-10 termiline ülekoormusrelee pakub täpset voolu seadistusvahemikku 8,00 kuni 10,00 A, tagades täpse rakendumise ülekoormuse korral. Selle klassi 10 rakendumiskarakteristik tagab kiire reageerimise, kaitstes mootoreid termilise kahjustuse eest, samal ajal kui 3-pooluseline disain toetab kolmefaasilisi rakendusi kuni 690 V AC. Nimipinge isolatsioonitasemega 690 V ja impulsspinge taluvusega 6 kV on see relee loodud nõudlikeks tööstuslikeks keskkondadeks.

Ülevaade

TF42-10 kuulub ABB tõestatud termiliste ülekoormusreleede perekonda, mis on mõeldud otsepaigalduseks ABB kontaktoritele AF09 kuni AF42 ja A9 kuni A42. Sellel on nii käsitsi kui ka automaatne lähtestusrežiim, mis võimaldab paindlikkust süsteemi disainis. Relee sisaldab ühte normaalavatud (NO) ja ühte normaal-suletud (NC) abikontakti signaliseerimiseks ja juhtimiseks, kruviklemmidega kindlate ühenduste jaoks. Faasikatkestuse tundlikkus on integreeritud, pakkudes täiendavat kaitset ühefaasiliste olukordade eest.

Mis paistab silma

• Lai voolu reguleerimisvahemik 8 kuni 10 A mootori täpseks sobitamiseks.
• Klassi 10 rakendumiskõver tagab kiire väljalülituse ülekoormuse korral, minimeerides mootori koormust.
• Faasikatkestuse tundlikkus tuvastab tasakaalustamata koormused, ennetades mootori läbipõlemist.
• Kahekordsed lähtestusrežiimid (käsitsi/automaatne) kohanduvad erinevate töövajadustega.
• Kompaktne disain otsepaigaldusega kontaktorile säästab paneeli ruumi ja juhtmestiku aega.

Tehnilised andmed

• Voolu seadistusvahemik: 8,00 - 10,00 A
• Rakendumisklass: klass 10
• Pooluste arv: 3
• Nimipinge (Ue): 690 V AC
• Nimiisolatsioonipinge (Ui): 690 V
• Nimi-impulsspinge taluvus (Uimp): 6 kV
• Abikontaktid: 1 NO + 1 NC
• Põhiahela ühendus: kruviklemmid
• Abiahela ühendus: kruviklemmid
• Paigaldus: otsepaigaldus kontaktorile (AF09-AF42, A9-A42)
• Lähtestuse tüüp: käsitsi ja automaatne
• Ümbritseva keskkonna töötemperatuur: -25 kuni +60 °C
• Ümbritseva keskkonna hoiutemperatuur: -40 kuni +70 °C
• Kaitseaste: IP20
• Võimsuskadu: 7,5 W
• Faasikatkestuse tundlikkus: jah
• Standardid: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1

Meie hinnang

Vastupidav ja täpne termiline ülekoormusrelee, mis pakub usaldusväärset mootorikaitset kompaktses vormis. Selle reguleeritavate seadistuste, faasikatkestuse tuvastamise ja lihtsa kontaktoriga integreerimise kombinatsioon teeb sellest parima valiku tööstuslike mootorijuhtimise rakenduste jaoks.
