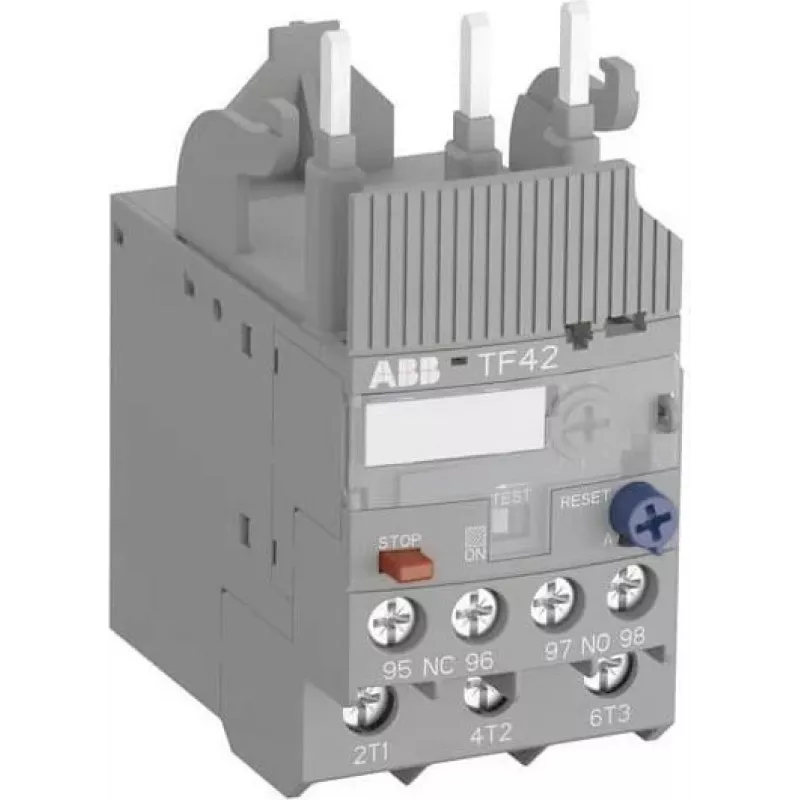

ABB termiline ülekoormusrelee TF42-1.0, 0,74-1,0 A, klass 10E, 3-pooluseline, 690 V AC, kruviklemmid 1SAZ721201R1023

Termiline ülekoormusrelee, mis on projekteeritud usaldusväärseks mootorikaitseks tööstuslikes juhtimissüsteemides. TF42-1.0 tagab täpse voolu jälgimise vahemikus 0,74 kuni 1,0 A, kaitstes kolmefaasilisi mootoreid ülekoormuse ja faasikao eest. Selle klassi 10E rakendumiskarakteristik tagab kiire reageerimise ülevooluolukordadele, samas kui lai ümbritseva õhu temperatuurivahemik -25 kuni +60 °C koos automaatse kompensatsiooniga säilitab täpsuse nõudlikes keskkondades.

Eelised

Otsene paigaldus ABB AF09 kuni AF38 kontaktortele lihtsustab paigaldust ja vähendab juhtmestikku. Relee pakub nii käsitsi kui ka automaatset lähtestamise režiimi, kohandudes erinevatele töönõuetele. Kompaktne IP20 korpus koos kruviklemmidega tagab turvalised ühendused ja hõlpsa integreerimise juhtpaneelidesse. Abikontaktid (1 NO + 1 NC) võimaldavad usaldusväärset signaliseerimist ja blokeerimist.

Sobib

• Kolmefaasiliste mootorite kaitseks tööstusmasinates
• Pumpade, ventilaatorite ja konveierite rakendustes
• Juhtpaneelides, mis vajavad kompaktset ülekoormuskaitset
• Süsteemides, mis kasutavad ABB AF-seeria kontaktoreid

Peamised spetsifikatsioonid

• Voolu seadevahemik: 0,74 - 1,0 A
• Rakendumisklass: 10E
• Pooluste arv: 3
• Nimipinge: 690 V AC
• Abikontaktid: 1 NO + 1 NC
• Lähtestamine: käsitsi ja automaatne
• Temperatuuri kompensatsioon: -25 kuni +60 °C
• Kaitseaste: IP20
• Paigaldus: otse kontaktori külge või eraldi
• Ühendus: kruviklemmid

Soovitused

Optimaalse jõudluse tagamiseks ühendage TF42-1.0 ABB AF09...AF38 kontaktortega. Veenduge, et mootori täisvool jääb vahemikku 0,74-1,0 A. Tagage korralik ventilatsioon korpustes, kuna kaitseaste on IP20. Kasutage klemmiühenduste jaoks sobivat kruvikeeraja pöördemomenti.
