4-suunaline jaotur Televes AZ48TD 5–1218 MHz, 8 dB sumbuvus

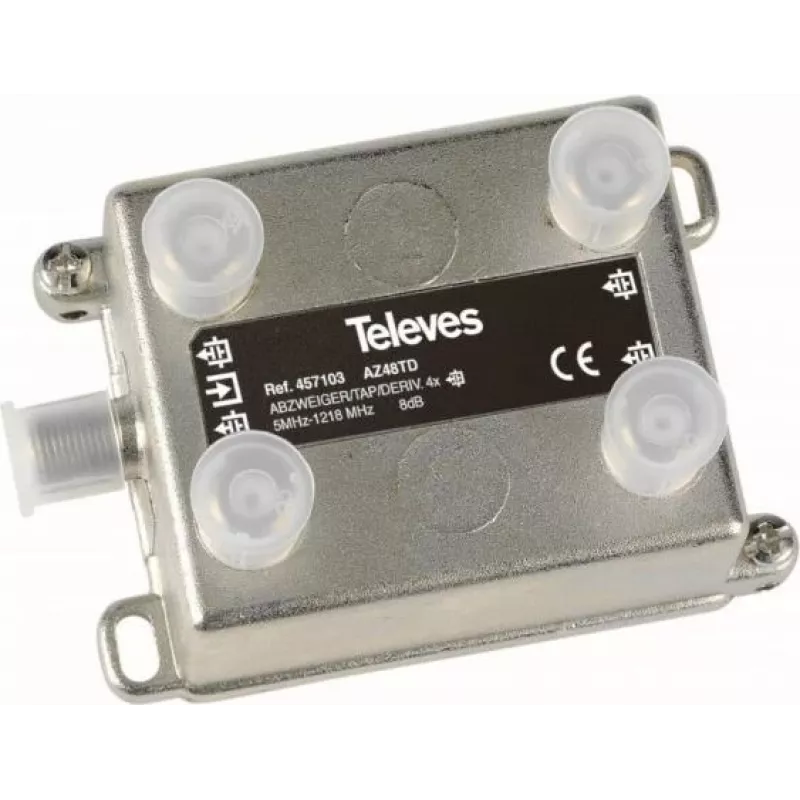

Televes AZ48TD on 4-suunaline RF-jaotur, mis on mõeldud ühe RF-sisendi jaotamiseks neljaks ühtlustatud väljundiks sagedusalas 5–1218 MHz. Seade tagab 8 dB pordi sumbuvuse, nii et iga väljund saab ühtlase prognoositava taseme, säilitades samal ajal impedantsi sobituse peegelduste ja signaalikao minimeerimiseks. Kompaktne metallkorpus ja F-tüüpi pistikud muudavad selle ühilduvaks maapealse TV, CATV ja teiste RF-jaotussüsteemidega, mis vajavad stabiilset mitmeväljundilist jaotust.

Eelised

Jaotur tagab ühtlase signaalijaotuse fikseeritud 8 dB sumbuvusega igal väljundil, hõlbustades tasakaalustatud etteannet mitmele vastuvõtjale või võimendile. Selle sagedusala 5 kuni 1218 MHz katab VHF, UHF ja paljud CATV kanalid. Tugev korpus ja standardsed pistikud tagavad usaldusväärsed mehaanilised ja elektrilised ühendused, samas kui sobitatud impedants vähendab vajadust täiendavate sobituskomponentide järele.

Sobib

• Maapealse TV jaotus mitmele vastuvõtjale
• Kaabeltelevisiooni (CATV) süsteemid, mis vajavad ühtlast signaalijaotust
• RF-testimisseaded, mis vajavad nelja ühtlustatud väljundit
• Jagatud antennipaigaldised elu- või väikeettevõtlusruumides

Peamised tehnilised andmed

• Sagedusvahemik: 5–1218 MHz
• Väljundite arv: 4
• Pordi sumbuvus: 8 dB väljundi kohta
• Pistiku tüüp: F-tüüp (emale)
• Impedants: 75 oomi sobitatud
• Korpus: metallist šassii varjestuse ja vastupidavuse tagamiseks

Kasutusjuhend

Ühendage sissetulev RF-etteanne (antenn või kaabel) jaoturi sisendpistikusse ja kinnitage neli väljundporti allavoolu vastuvõtjate, võimendite või jaotuskaablite külge, kasutades sobilikke 75 oomi koaksiaalkaableid koos F-tüüpi pistikutega. Veenduge, et kõik ühendused on pinguldatud, et tagada kindel elektriline kontakt ja minimeerida sisestuskadu. Paigutage jaotur ventileeritavasse kuiva kohta ja vältige otsest kokkupuudet niiskusega. Kui signaalitase tundub madal, kontrollige signaali tugevust allikast ja kaablikvaliteeti enne võimenduse lisamist.

Soovitused

Optimaalse jõudluse tagamiseks kasutage lühikesi kvaliteetseid 75 oomi koaksiaalkaableid ja hoidke kaablite pikkused võimalikult sümmeetrilised. Signaali jagamisel mitmesse ruumi või pikkade kaabliteede korral arvestage sumbuva sumbuvusega ning vajadusel kasutage jaoturi ees liinivõimendit või aktiivjaotusseadet, et kompenseerida 8 dB väljundkadu.
