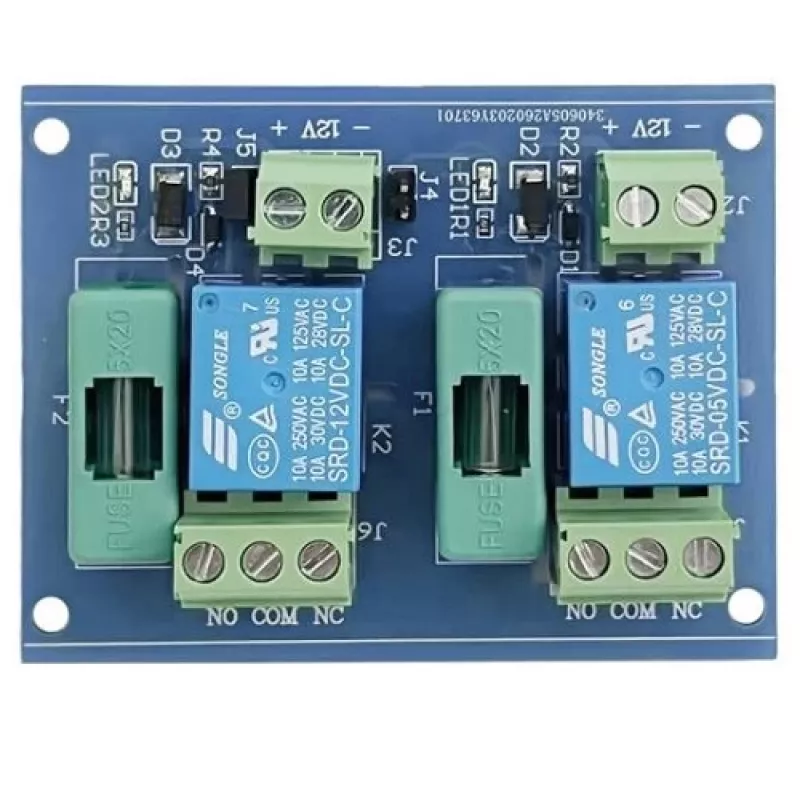

2-kanaliline releemoodul 12V DC

Lülitage kuni 10A 250V AC või 30V DC juures kanali kohta selle 2-kanalilise releemooduliga, mida juhitakse madala 12V DC toiteallika ja 3,3V/5V loogikasignaalidega. Optronisolatsioon hoiab teie mikrokontrolleri turvalisena, samal ajal kui SPDT releed käsitlevad suuri koormusi.

Ülevaade

See moodul integreerib kaks sõltumatut SPDT releed, millest igaüks on võimeline lülitama kuni 10A. See töötab 12V DC toiteallikast ja aktsepteerib standardsed 3,3V või 5V loogikatasemega juhtsignaale, muutes selle ühilduvaks Arduino, Raspberry Pi, ESP32 ja teiste platvormidega. Optronisolatsioon kaitseb juhtpoolt pingetippude eest ja madala taseme päästik lihtsustab juhtmestikku. Kruviklemmid koormuste jaoks ja pistikupesad juhtimiseks tagavad kindlad ühendused.

Mis paistab silma

• Kaks SPDT releed, 10A lülitusvõimsus kanali kohta
• Optronisolatsioon ohutuks liideseks madalpinge loogikaga
• Madala taseme päästik ühildub 3,3V ja 5V süsteemidega
• LED-indikaatorid toite ja relee oleku jaoks
• Kompaktne disain kinnitusaukudega hõlpsaks paigaldamiseks

Tehnilised andmed

• Kanalite arv: 2
• Tööpinge: 12V DC
• Juhtsignaali pinge: 3,3V / 5V DC
• Relee tüüp: SPDT (Single Pole Double Throw)
• Maksimaalne koormus: 250V AC / 30V DC, 10A
• Isolatsioon: Optron
• Päästikurežiim: Madal tase
• Puhkevool: ~5mA
• Maksimaalne töövool: ~70mA (mõlemad releed aktiivsed)
• Reaktsiooniaeg: <10ms
• Elektriline eluiga: 100 000 operatsiooni
• Mehaaniline eluiga: 10 000 000 operatsiooni
• Paigaldus: 4x M3 auku
• Ühilduvus: Arduino, Raspberry Pi, ESP32/ESP8266, PLC

Meie hinnang

Usaldusväärne ja mitmekülgne releemoodul koduautomaatika, robootika ja tööstusliku juhtimise jaoks. Optronisolatsioon ja kahe kanali disain muudavad selle kindlaks valikuks projektidele, mis nõuavad suure võimsusega koormuste ohutut lülitamist.
