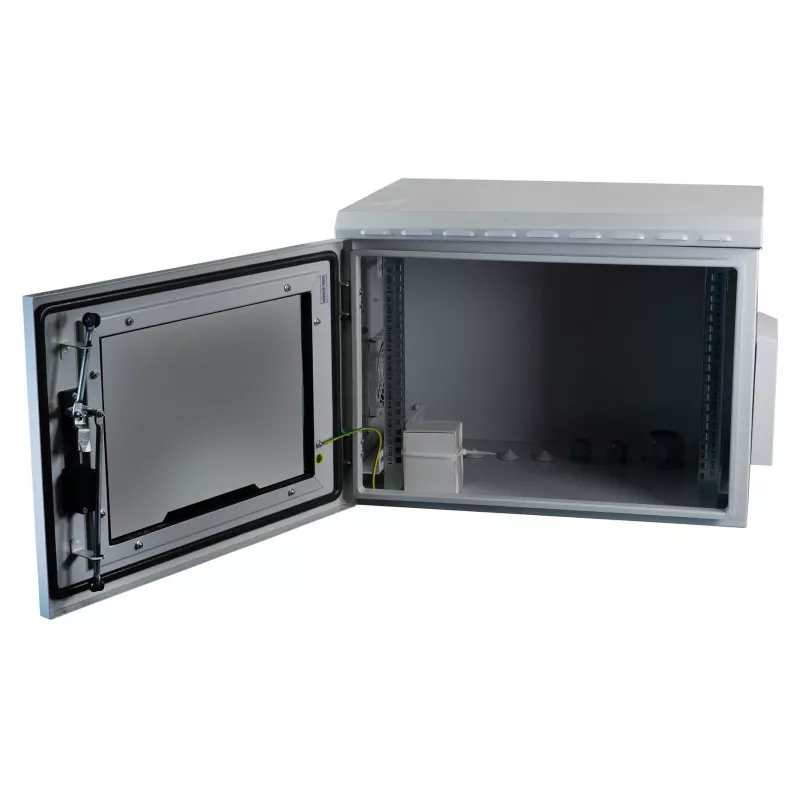

19-tolline seinale paigaldatav IP55-korpus EFB Elektronik 7U klaasuksega sügavus 450 mm, terasest keevitatud, IP55, koormus 100 kg

19" seinale paigaldatav IP55-korpus, 7U, klaasuks, sügavus 450 mm, RAL7035, EFB Elektronik (MPN 691707IP55.1G, EAN 4049759221997). Keevitatud terasplekist korpus, täielikult eelmonteeritud, sobib ka vabalt seisva kapina kasutamiseks koos sobiva sokliga. Mõeldud 19" seadmete kaitstud paigaldamiseks tugevdatud terasest esiukse ja passiivsete ventilatsiooniavadega.

Eelised

Kapp pakub IP55 kaitset tolmu ja vee eest vastavalt standardile DIN 60529 ning kandevõimet 100 kg. Parem- ja vasakpoolsed metalliga kaitstud õhu sisselaskeavad võimaldavad passiivset ventilatsiooni. Pealmine osa on tihenditega ja uks on keskkonnakaitse tagamiseks tihendatud. Katus on hingedega ja ette valmistatud kahe üksiku ventilaatori (tootenumber 691664) paigaldamiseks aktiivse väljatõmbe jaoks; külgpaneelid on jäiguse suurendamiseks fikseeritud. Korpus sisaldab esiküljele paigaldatud tsingitud 19" siine ja mugavaid kaablisisestusavasid põhjas.

Sobib

• 19" võrgu-, serveri- või sideseadmete paigaldamiseks kontori- ja tööstuskeskkondades
• Tolmu- ja pritsmekaitse (IP55) nõudvatesse keskkondadesse
• Paigaldustesse, kus piisab passiivsest ventilatsioonist või kuhu lisatakse valikulised ventilaatorid

Peamised tehnilised andmed

• Vorming: 19" seinakapp, 7U
• Sügavus: 450 mm
• Värvus: RAL7035
• Materjal: keevitatud terasplekk
• Esikülg: tugevdatud terasuks klaasist vaheosaga ja 3-punktilise kangilukustusega
• Kaitseaste: IP55 vastavalt standardile DIN 60529
• Kandevõime: 100 kg
• Ventilatsioon: metalliga kaitstud õhu sisselaskeavad paremal ja vasakul; pealispind on ette valmistatud 2 x üksiku ventilaatori (tootenumber 691664) jaoks
• Sisemised siinid: 2 x 48,30 cm (19"), tsingitud
• Põhja kaablisisestused: 1 x PG48, 2 x PG21 ja 3 x Ø20 mm PVC kaablitihendit
• Külgpaneelid: mitte-eemaldatavad; katus: hingedega
• Sisaldab: 4 x seinakinnituse kronsteini, 2 x võtit

Kasutamine

Paigaldage kapp sobivale seinale, kasutades kaasasolevaid seinakinnituskronsteine, või paigaldage ühilduvale soklile vabalt seisvaks kasutuseks. Paigaldage 19" seadmed esikülje tsingitud siinidele ja kinnitage sobivate kinnitusdetailidega. Juhtige kaablid läbi põhja kaablitihendite või PG avade. Kui on vaja aktiivset ventilatsiooni, paigaldage kuni kaks üksikut ventilaatorit (tootenumber 691664) ettevalmistatud sisemisele katusele ja seadistage õhuvool väljatõmbeks. Sulgege esiuks ja lukustage 3-punktilise kangisulguri ning kaasasolevate võtmetega.

Soovitused

Tolmuses või niiskes keskkonnas pikaajalisel kasutamisel kontrollige tihendust pärast paigaldamist ja kaaluge valikuliste ventilaatorite paigaldamist soojuse paremaks hajutamiseks. Veenduge, et paigaldatud seadmete kogumass ei ületaks 100 kg kandevõimet, ning kasutage ohutuse tagamiseks sobivaid kinnitusvahendeid.
