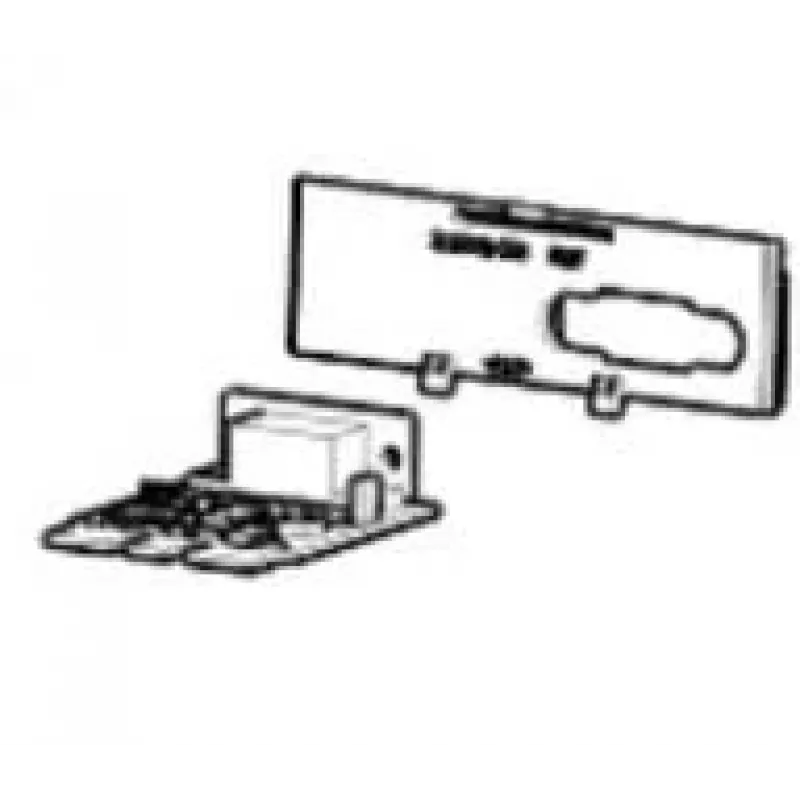

Zebra P1080383-443 printer/skanner varuosa/tarvik Jadaliides 1 tk

Zebra P1080383-443 jadaliides on lisatav sidemoodul Zebra etikettprinteritele, mis on loodud otseühilduvaks ZD420 seeriaga. Tarnitakse ühe ühikuna pakendis, see liides pakub standardset RS-232 jadaühenduse võimalust, et ühendada printer pärissüsteemide, tööstuskontrollerite ja POS-seadmetega, mis tuginevad jadaandmevahetusele. Moodul paigaldatakse printeri liidesepesasse ja taastab või laiendab ühenduvust seal, kus USB, Ethernet või juhtmevabad ühendused pole saadaval või sobivad.

Eelised

Jadaliides pakub lihtsat, madala latentsusega andmeedastust, mis sobib pidevateks printimisvoogudeks ja lihtsateks käsujadadeks. Selle disain järgib Zebra integreerimisstandardeid, et tagada õige mehaaniline sobivus ja elektriline ühilduvus ZD420 printeri kerega. Spetsiaalse jadamooduli kasutamine vähendab vajadust väliste adapterite järele ja lihtsustab kaabeldamist keskkondades, kus endiselt kasutatakse RS-232 sidesidet.

Sobib

• ZD420 etikettprinteri ühendamiseks pärissüsteemidega (POS-süsteemid)
• Integreerimiseks tööstusautomaatika kontrollerite ja PLC-dega
• Keskkondadesse, mis nõuavad töökindlat juhtmega jadaühendust (laondus, tootmine)
• Hooldus- ja remondikasutuseks, kui vahetatakse kahjustatud või puuduvat jadaliidest

Peamised tehnilised andmed

• Liidese tüüp: RS-232 jad aside
• Ühilduvus: mõeldud kasutamiseks Zebra ZD420 etikettprinterite seeriaga
• Kogus: 1 moodul pakendis
• Vormitegur: klõpsatav liidesemoodul printeri laienduspesasse
• Ühendus: standardne DB9 või tootjapõhine jadapistik (sõltuvalt printeri konfiguratsioonist)

Kasutusjuhend

Lülita ZD420 printer välja ja ava liidesepesa vastavalt printeri hooldusjuhendile. Joonda jadaliidese moodul laienduspesaga ja vajuta see paika, kuni see klõpsatab või täielikult istub. Sulge pesa, ühenda toide ja väline jadakaabel printeri jadaporti. Seadista printeri sidesätted (edastuskiirus, paarsus, stoppbitid, voo juhtimine) printeridraiveri või sisseehitatud seadistusutiliidi kaudu, et need vastaksid ühendatud hostseadmele. Pärast seadistamist saada testväljatrükk või käsk stabiilse side kontrollimiseks.

Soovitused

Kasuta varjestatud jadakaableid ja õiget maandust, kui paigaldad moodulit elektriliselt mürarikastes tööstuskeskkondades. Kontrolli sideparameetreid nii printeril kui ka hostseadmel, et vältida andmevigu. Kui paigaldamisel on vaja pikki kaablijookse või mitut seadet, kaalu signaalivõimendajaid või alternatiivseid liideseid, kui RS-232 piirangud mõjutavad jõudlust.
