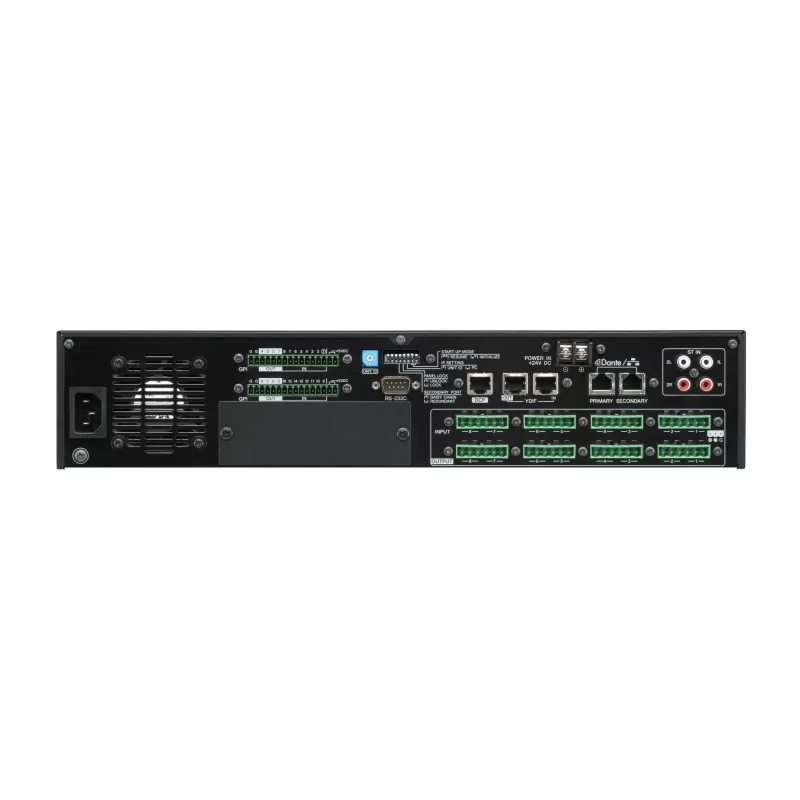

Yamaha MTX5-D maatriksprotsessor

Sinu helilahenduse süda
Peamiselt mitmetsooniliste äripaigaldiste jaoks mõeldud MTX-seeria maatriksprotsessorid on varustatud paindlike töötlusfunktsioonidega, mis on hädavajalikud mitmesuguste rakenduste jaoks, nagu jaekauplused, restoranid/baarid või banketiruumid. MTX-protsessorid vastutavad teie süsteemi ülesehituse keskmes olevate esmaste töötlusfunktsioonide eest ning võimaldavad teil kogu helilahendust konfigureerida, programmeerida ja hallata kaasasoleva MTX Editor tarkvararakenduse intuitiivse liidese kaudu. Seeria koosneb kahest mudelist, millel on erinevad DSP-võimsused ja laiendusvõimalused, võimaldades MTX-protsessoritel vastata tõeliselt muljetavaldava hulga ärikeskkondade nõudmistele.

Mitmekülgne sisend/väljund konfiguratsioon
MTX-seeria pakub kombinatsiooni analoog- ja digitaalühendustest. Dante ja YDIF ühendused tagavad, et installatsiooni mastaabile peaks alati leiduma piisavalt sisendeid ja väljundeid.

Ülevaade: I/O
Lähem pilk MTX ja MRX protsessorite sisenditele ja väljunditele ning ülevaade igas neis saadaolevatest töötlusvõimalustest.

SD-mälukaardi pesa taasesituseks
MTX-seerial on sisend/väljund konfiguratsioon, mis sobib ideaalselt paljudeks rakendusteks: 8 monosisendit (mikrofon/liin), 2 stereosisendit (liin) ja 16 digitaalsisendit YDIF-i kaudu. Väljundi poolel on 8 liinitaseme monoväljundit ja 16 digitaalväljundit YDIF-i kaudu. MTX-protsessoritel on ka SD-kaardi pesa MP3/WAV-failide taasesitamiseks, mis on salvestatud SD-mälukaardile. Sündmuste ajakava funktsioon võimaldab neid faile esitada muusika, teadaannete või kellamänguna – või isegi käivitada väliseid seadmeid GPI-väljundi kaudu – ettenähtud aegadel, samuti taastada MTX-is salvestatud eelseadistusi.

Sisendite ja väljundite hõlbus suurendamine.
EXi8/Exo8 on MTX/MRX seeria sisendite ja väljundite laiendajad.
EXi8 teisendab analoogse mikrofoni/liini signaali digitaalseks ja edastab selle MTX-le Yamaha patenteeritud YDIF-ühenduse kaudu. EXi8 eelvõimendeid saab MTX/MRX Editori kaudu kaugjuhtida.
Exo8 ühendub samuti süsteemi YDIF-i kaudu ja sisaldab 8 kanalit DA-muundureid, mis teisendavad digitaalse väljundi kõrgekvaliteediliseks analoogsignaaliks.

MTX digitaalne võrgusüsteem
Kahe võrgutüübi kasutamine MTX-süsteemides võib oluliselt vähendada paigalduskulusid ja -aega. YDIF-i kombinatsioon lühemate süsteemiühenduste jaoks ja DANTE suuremate installatsioonide jaoks võib märkimisväärselt parandada disaini paindlikkust.

Audio võrk MTX süsteemile
MTX-protsessorid sisaldavad uut YDIF digitaalset edastusvormingut; see on ainulaadne Yamaha patenteeritud tehnoloogia, mis edastab 16 kanalit heli ja sõnasünkroniseerimissignaali tavalise CAT5 Etherneti kaabli kaudu. YDIF-i saab kasutada mitme MTX-seeria aheldamiseks või helisignaali edastamiseks XMV-seeria võimsusvõimenditele väga lihtsa kaabeldusega kuni 30 meetrit.

Jaotusrežiim
Maksimaalselt 16 kanalit heli saab voolata ülemisest seadmest alumisse seadmesse
Ahelrežiim
Saab kasutada 8 kanaliga ahelsiinidena spetsiaalselt MTX jaoks. Side võib toimuda mitme MTX vahel.

Dante MTX jaoks (ainult MTX5-D, XMV-D)
MTX5-D on varustatud kahe Dante pordiga, mis võimaldavad 16 kanali sisendeid ja väljundeid @44,1 kHz/48 kHz edastada varuvõrgus. Nii lihtsaid kui ka suuremaid, keerukamaid Dante võrgusüsteeme saab luua MTX5-D ja Dante-toega XMV-D võimendite abil.

Audinate'i Dante võrguheliprotokoll on kasutusele võetud mitte ainult protsessorites ja võimsusvõimendites, vaid ka paljudes muudes digitaalsete heliseadmete tüüpides, nagu Yamaha digitaalsed mikserpuldid. Alates versioonist 3.2 toetatakse I/O-riiuli "Rio seeria" ja "Tio 1608-D" HA juhtimist. See muudab selle ideaalseks põhitaristuks suuremate võrgupõhiste helisüsteemide jaoks, seda eriti seetõttu, et ühendused ei ole piiratud maksimaalselt 30 meetriga nagu YDIF-i puhul, vaid CAT5e kaabli kaudu saab heli edastada kuni 100 meetri kaugusele.

Dante digitaalne võrk haldab kõiki heli- ja juhtimisandmeid, muutes süsteemi muutmise ja laiendamise lihtsaks. Uusi seadmeid saab võrku lisada ühe CAT5e kaabli abil ja kiiresti konfigureerida MTX-MRX Editori abil. Dante võrgundus pakub suurepärast süsteemi paindlikkust ning piisavalt võimsust tulevaseks laiendamiseks.

Ahelvõrk
Lihtsa süsteemi loomisel väikese arvu seadmetega on soovitatav kasutada ahelvõrku.
Kuna Dante suudab ühe kaabliga edastada nii juhtimis- kui ka helisignaale, pole ahelrežiimis vaja võrgulüliteid.

Tärnvõrk
Tärnvõrgus on iga seade ühendatud keskse jaoturiga. GbE-ühilduva võrgukommutaatori kasutamine võimaldab konfigureerida lairiba, suuremahulise võrgu.

Varuvõrk
Kui on vaja suuremat tõrketaluvust ootamatute võrguprobleemide suhtes, on soovitatav kasutada varuvõrku.

AES67, Dante seadme lukustuse tugi (MTX5-D)
MTX5-D signaaliprotsessori Dante-toega mudel toetab nüüd AES67 helivõrkude ühendusstandardit. See võimaldab AES67 kaudu ühendust helivõrkudega nagu Ravenna, Q-LAN või Livewire, suurendades süsteemi laiendatavust.

Samuti toetatakse Dante Device Lock funktsiooni, mis takistab kolmandatel osapooltel Dante sätete muutmist. See võib suurendada süsteemi turvalisust sellistes keskkondades nagu kontserdimajad, kus oodatakse, et väljaspoolne operaator hakkab süsteemi kasutama või toob sisse oma seadmeid.

Nutikas, paindlik kutsesüsteem suurtele äripindadele
PGM1 kutsemikrofoni jaam ja PGX1 kutsemikrofoni laiendaja on mõeldud spetsiaalselt töötama koos MRX7-D või MTX5-D-ga. Need töötavad PoE abil ja ühenduvad võrku Dante kaudu. Iga PGM1 saab laiendada kuni kahe PGX1 üksusega ja ühte süsteemi saab ühendada kuni 4 PGM1 üksust.

Yamaha PGM1/PGX1 on kutsemikrofoni jaamad, mida saab kasutada koos MTX5-D või MRX7-D-ga. Neid saab võrku ühendada Dante võrgu ja Power Etherneti ehk PoE abil.

Süsteemi näide
Süsteemi näites olevat ruumi A ja ruumi B kasutatakse tavaliselt iseseisvalt koosolekute, pidude või muude ürituste jaoks ning need on seetõttu varustatud eraldi juhitavate helisüsteemidega. Yamaha MTX3 on mugav maatriksprotsessor, mis suudab vastu võtta sisendit mitmest heliallikast ja mikrofonidest ning suunata selle heli määratud kõlarisüsteemidesse. EXi8 on kasulik, kui soovite suurendada saadaolevate mikrofoni sisendite arvu. Igasse ruumi paigaldatud DCP4V4S juhtpaneelid saab seadistada nii, et need võimaldavad mikrofoni taseme ja sisse-/väljalülituse kaugjuhtimist.

Kui vahesein eemaldatakse ja ruumid ühendatakse üheks suuremaks alaks, saab MTX-MRX Editori tarkvaraga eelprogrammeeritud sobiva seadistuse taastada ühe nupuvajutusega, lülitades süsteemi koheselt tsentraliseeritud juhtimisele.

Lihtne esitlus Dugani automaatmikseri abil.
MTX3 ja FBS-i nelja Dugani kanali kasutamine võimaldab luua lihtsa esitlussüsteemi, mis ei vaja operaatorit.

Kui kasutatakse Dugani automaatmikserit, suurendatakse kasutatavate mikrofonide sisendvõimendust automaatselt, samal ajal kui mittekasutatavate mikrofonide võimendust vähendatakse, et vähendada ümbritseva müra lekkimist. See suurendab heli selgust. Spetsiaalseid tehnilisi teadmisi ega oskusi pole vaja — mikrofoni võimendusi reguleeritakse automaatselt.
