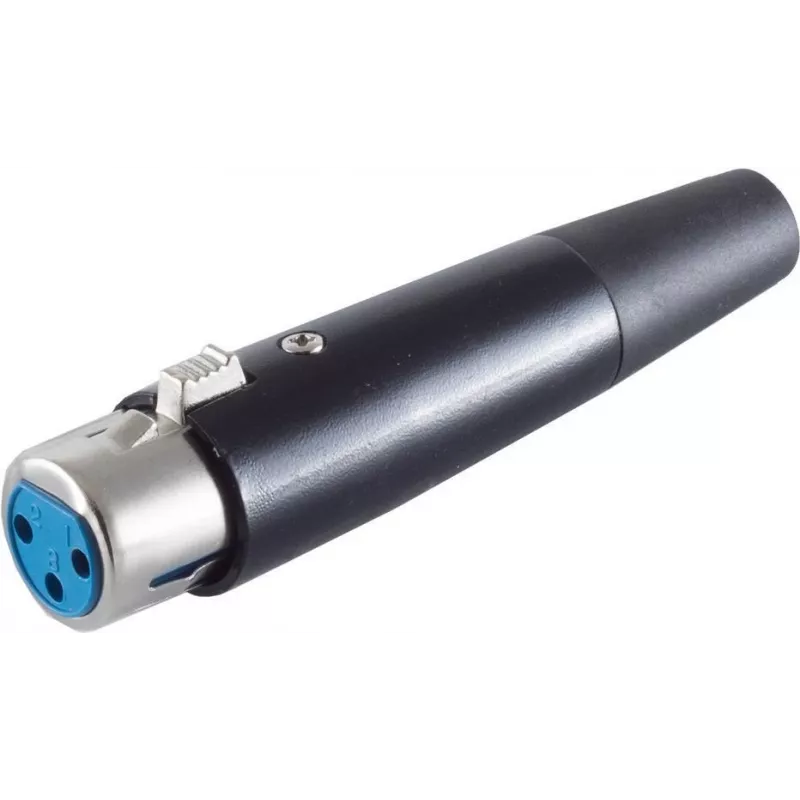

XLR-pistik ShiverPeaks BS55025 musta korpusega — 3-kontaktiline heli mikrofoni/liinipistik

ShiverPeaks BS55025 on 3-kontaktiline XLR-helipistik musta korpusega, mis on mõeldud mikrofoni ja liinitaseme balansseeritud heliühenduste jaoks. Pistik tagab turvalise mehaanilise sobivuse ja standardse kontaktide paigutuse professionaalsete heliseadmete jaoks, võimaldades usaldusväärset signaaliedastust live-heli, stuudiosalvestuse, ringhäälingu ja paigaldatud helisüsteemide puhul. Selle kompaktne must korpus ja standardne XLR-vormitegur muudavad selle sobivaks kaablikomplektide jaoks, kus on vaja töökindlat tööstusstandardile vastavat pistikut.

Eelised

Pistik pakub balansseeritud 3-kontaktilist XLR-liidest, mis minimeerib müra ja häireid mikrofoni- ja liinisignaalide puhul. Selle must korpus tagab diskreetse visuaalse välimuse ja kaitseb sisemisi kontakte, samal ajal kui mehaaniline riiv kindlustab turvalise ühenduse kasutamise ajal. Disain toetab lihtsat kaabli otsastamist ja ühtlast elektrilist kontakti korduvate ühendustsüklite korral.

Sobib

• Mikrofoni juhtmed ja lavakaablid
• Liinitaseme heliühendused mikserite, eelvõimendite ja protsessorite vahel
• Stuudiopaigaldised ja püsipaigaldised saalides
• Ringhäälingu- ja välirakendused, mis nõuavad balansseeritud ühendusi

Peamised tehnilised andmed

• Pistiku tüüp: 3-kontaktiline balansseeritud XLR
• Korpuse värv: must
• Kontaktide konfiguratsioon: standardne isane/emane XLR-kontaktide paigutus
• Paigaldus/otsastamine: kaabli jootmiseks või pressühenduseks sobiv otsastamine (sõltub kaabli otsa tüübist)
• Kontaktmaterjal: kaetud kontaktid usaldusväärse signaalijuhtivuse tagamiseks
• Mehaaniline kinnitus: riiv/lukustusmehhanism turvaliseks ühendamiseks

Kasutamine

Valmista kaabel ette, eemaldades väliskesta ja eraldades kolm juhti. Järgi balansseeritud heli standardse XLR-ühendusskeemi: kontakt 1 = maandus/varjestus, kontakt 2 = kuum/positiivne, kontakt 3 = külm/negatiivne. Sisesta ja kinnita iga juht vastavasse kontaktpunkti vastavalt pistiku otsastamismeetodile, seejärel pane korpus uuesti kokku. Veendu, et mehaaniline riiv haakub, ja tee pidevuse/lühise test õige ühenduse kontrollimiseks enne aktiivsete heliseadmetega ühendamist.

Soovitused

Kasuta pistikut balansseeritud mikrofoni- ja liinitasemekaablitega signaali terviklikkuse säilitamiseks. Väldi liigset painutamist või tõmbamist otsastuspunktis ning kaitse ühendusi niiskuse ja söövitava keskkonna eest. Kontrolli perioodiliselt kontaktide kulumist ja puhasta sobiva kontaktipuhastusvahendiga, kui tuvastatakse katkendlik ühendus.
