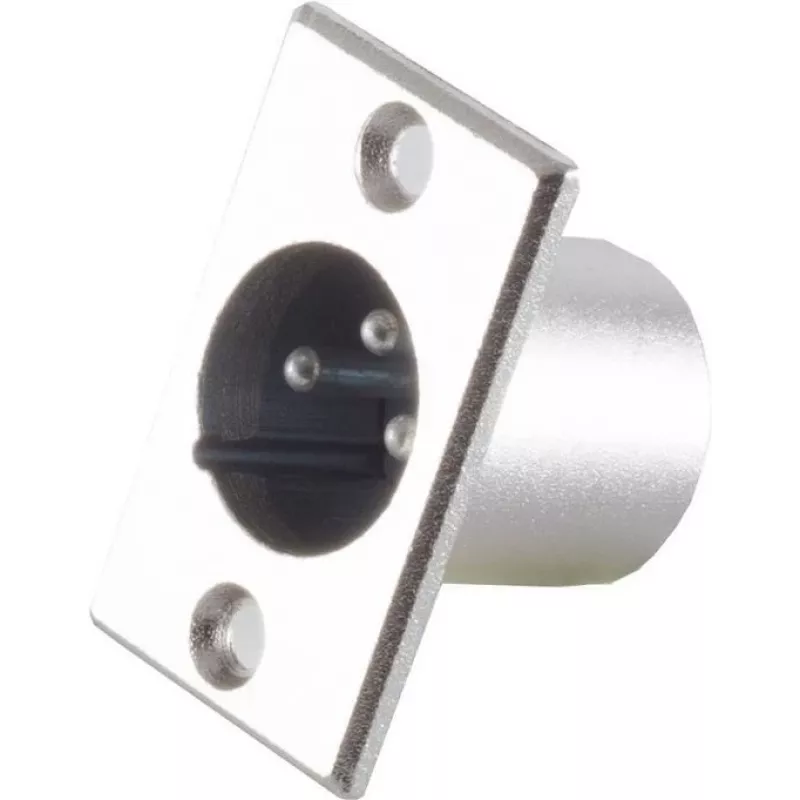

XLR-pistik ShiverPeaks BS55001 paneelikinnitusega (3-kontaktiline) helisignaali ühendamiseks

ShiverPeaks BS55001 paneelikinnitusega XLR-pistik on 3-kontaktiline liides, mis on loodud sümmeetriliste helisignaali ühenduste jaoks. Mõeldud paigaldamiseks seadmete esipaneelidele, jaotusplokkidele või harukarpidesse, tagab see pistik usaldusväärse elektrikontakti ja kindla mehaanilise kinnituse mikrofonidele, mikseritele ja muudele professionaalsetele heliseadmetele. Metallkest ja standardne kontaktikonfiguratsioon tagavad ühilduvuse tavaliste XLR-kaablite ja liitmikega, mida kasutatakse stuudio-, live-heli- ja paigaldatud helisüsteemides.

Eelised

See paneelikinnitusega XLR-pistik pakub kompaktset, tööstusharu standardile vastavat lahendust sümmeetriliste heliühenduste jaoks. Selle tugev kinnituskonstruktsioon vähendab liikumist ja kulumist ühenduskohas, samal ajal kui standardne 3-kontaktiline paigutus säilitab õige signaali polaarsuse ja madala müratasemega jõudluse. Konstruktsioon on optimeeritud korduvateks paaritustsükliteks ja tagab ühtlase kontaktirõhu, et minimeerida katkendlikke ühendusi.

Sobib (ülesanneteks / kasutusjuhtudeks)

• Mikrofoni sisendid ja väljundid stuudiokonsoolides ja salvestusseadmetes
• Liinitaseme ühendused mikserite, protsessorite ja võimendite vahel
• Fikseeritud paigaldused raamidesse, jaotusplokkidesse ja harukarpidesse live-heli- ja AV-süsteemides
• Välitingimustes ja rendis kasutatavad helisüsteemid, mis nõuavad vastupidavaid paneelipistikuid

Peamised tehnilised andmed

• Pistiku tüüp: 3-kontaktiline XLR paneelikinnitus
• Kontakti konfiguratsioon: sümmeetriline heli (kontakt 1 = maandus, kontakt 2 = kuum, kontakt 3 = külm)
• Kinnitusviis: esipaneeli väljalõige koos kinnitusdetailidega stabiilseks paigalduseks
• Materjal: metallkest varjestuse ja mehaanilise tugevuse tagamiseks
• Vastupidavus: projekteeritud mitmekordseteks paaritustsükliteks ja usaldusväärseks kontakti püsimiseks

Kasutamine

Paigaldage pistik sobivasse paneeli väljalõikesse ja kinnitage see kaasasolevate kinnitusdetailide või soovitatud kinnitusvahenditega. Juhtige sisemised joote- või klambriklemmid vastavalt XLR-i standardsele kontaktijaotusele, et säilitada õige polaarsus ja maandus. Pärast paigaldamist kontrollige järjepidevust ja õiget faasimist multimeetri või heli testimissignaaliga enne kriitiliste seadmete ühendamist. Kontrollige regulaarselt pistiku kontakte ja kinnitust korrosiooni või lõtvumise suhtes intensiivse kasutusega keskkondades.

Soovitused

Parima signaali terviklikkuse tagamiseks kasutage sümmeetrilisi XLR-kaableid ja hoidke õiget kontaktide juhtmestikku. Veenduge, et paneeli väljalõige ja kinnitusdetailid tagavad kindla mehaanilise sobivuse, et minimaalselt pingestada jooteühendusi ja klemmiplokke. Kõrge niiskuse või välistingimustes paigaldamise korral kaaluge täiendavat tihendamist või kaitsemeetmeid korrosiooni vältimiseks.
