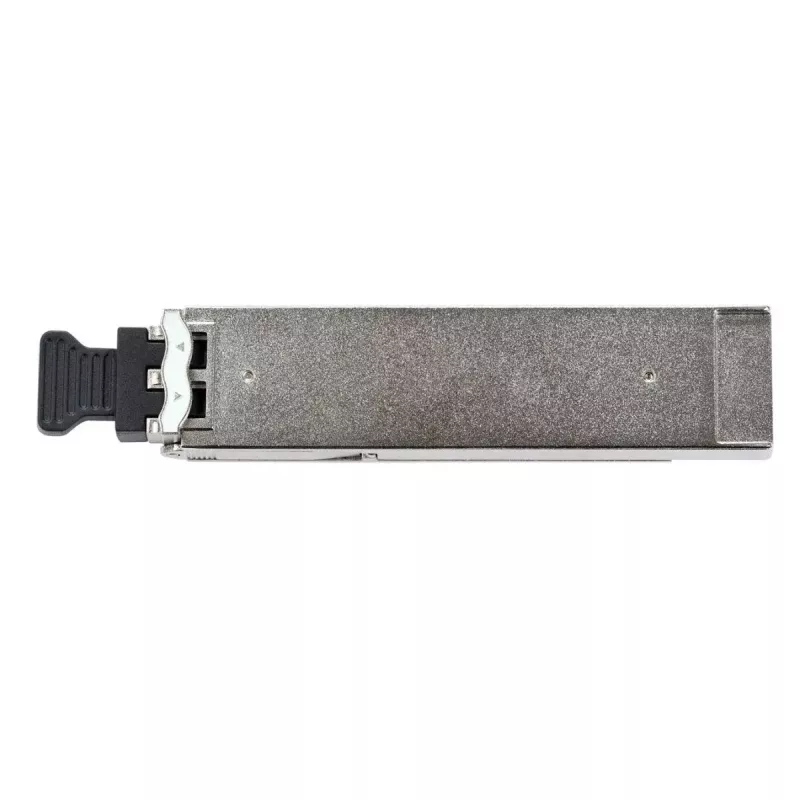

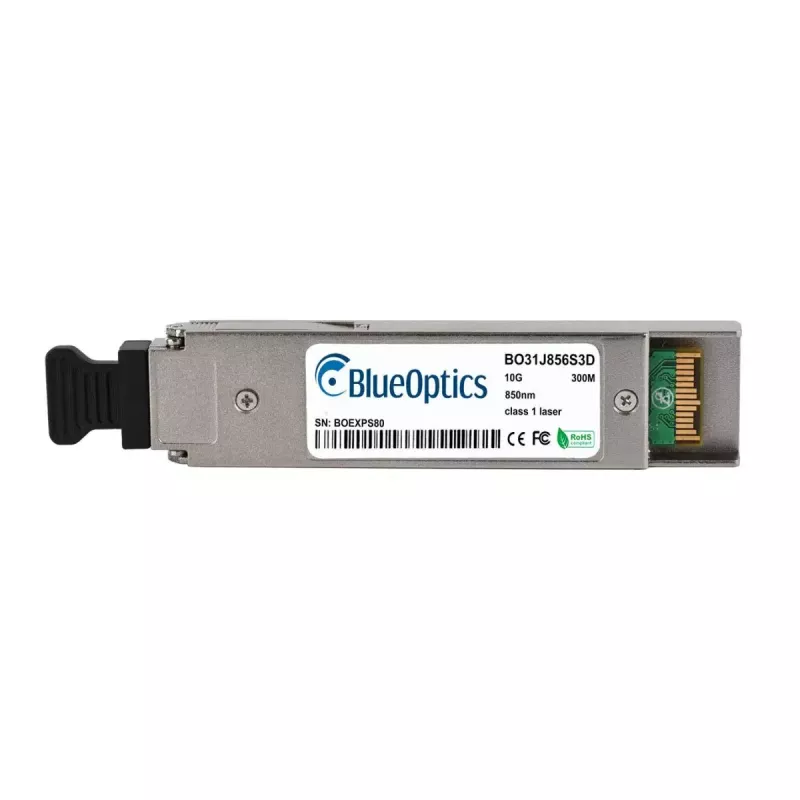

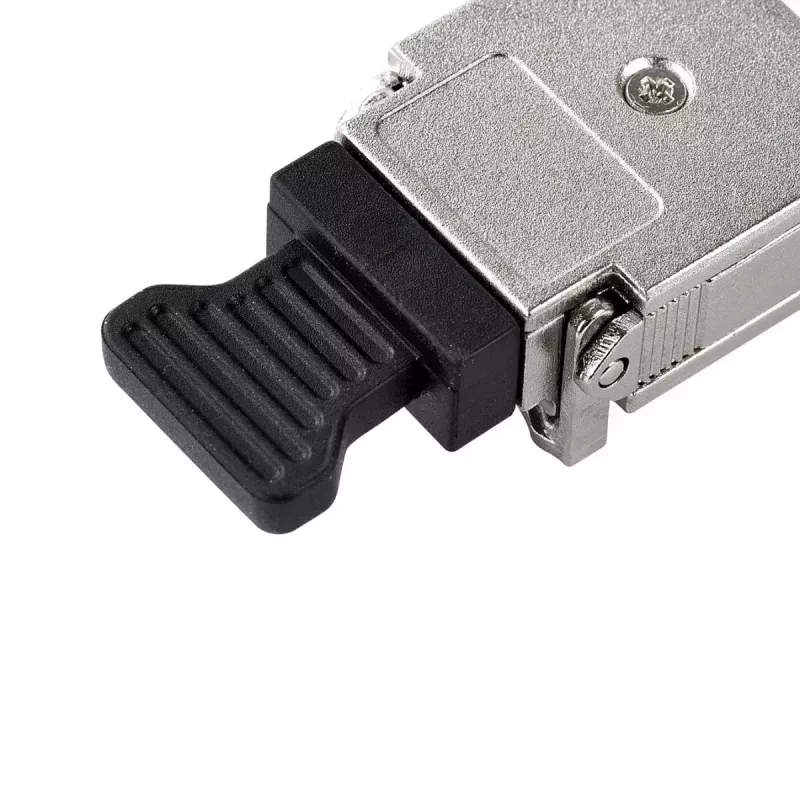

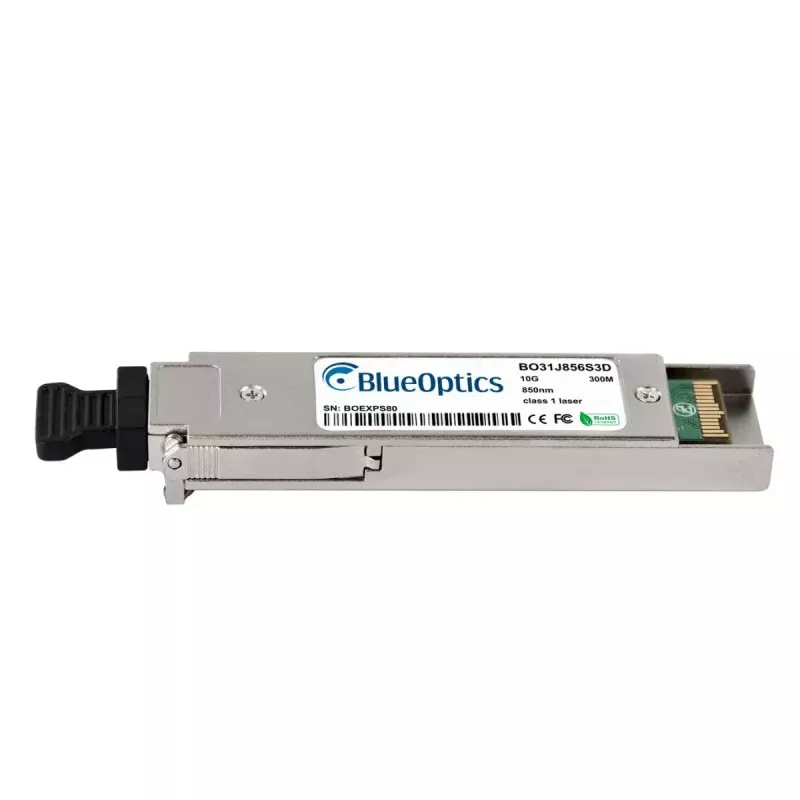

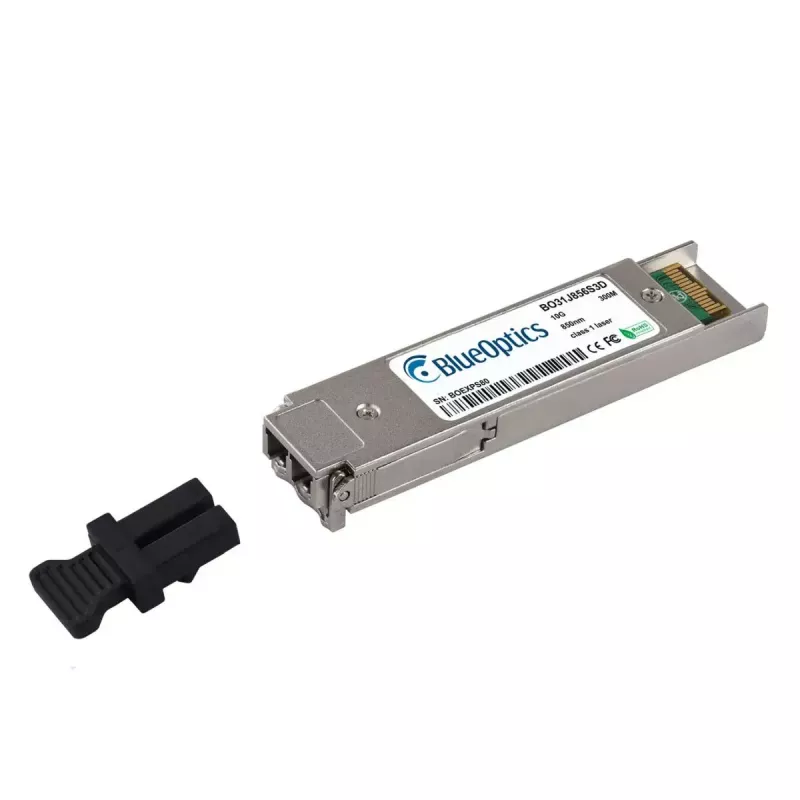

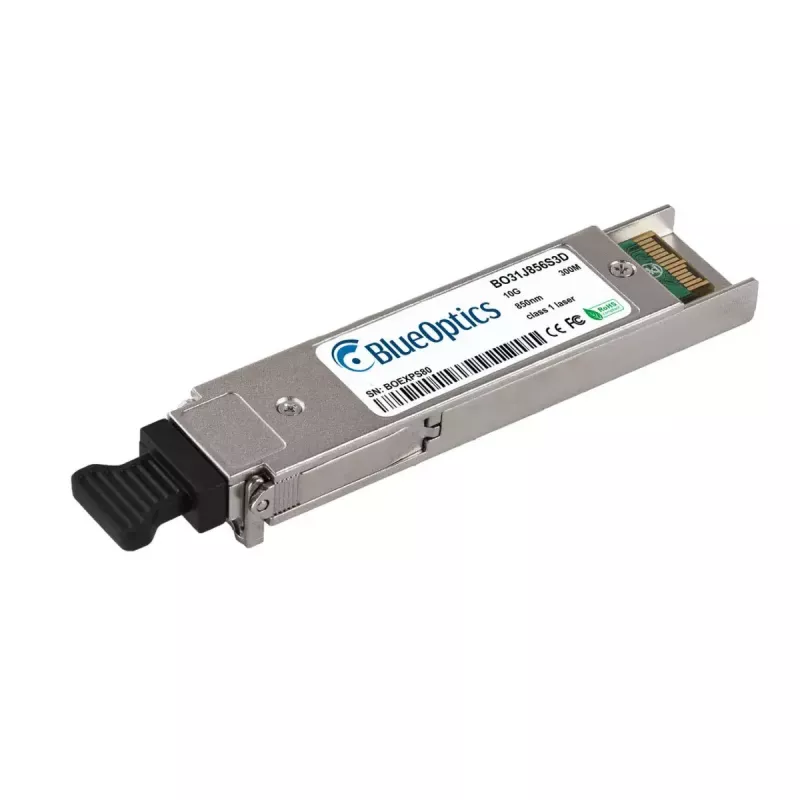

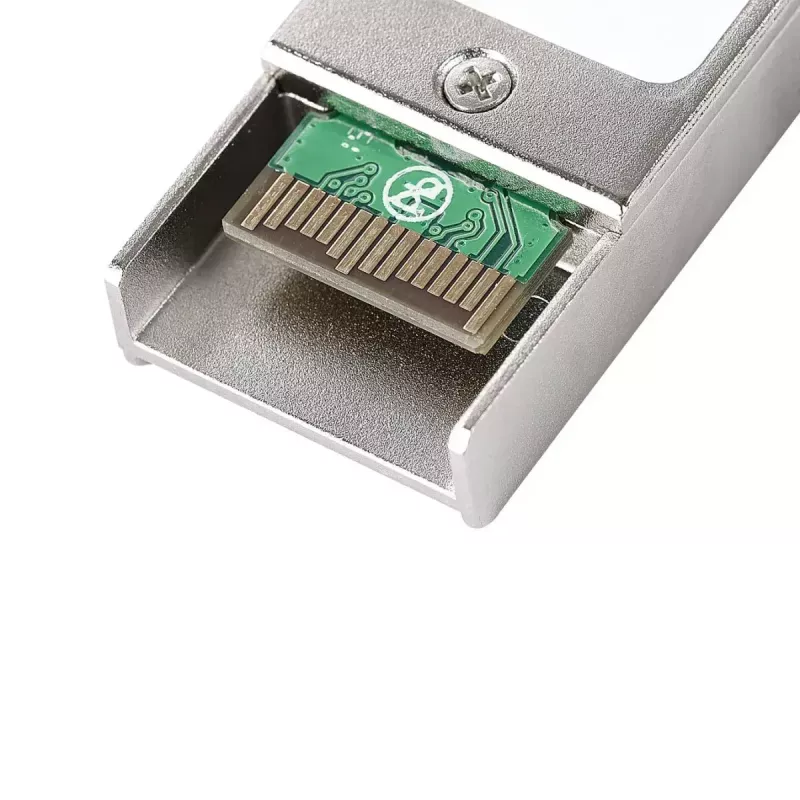

XFP transiiver module BlueOptics 0231A494-BO 10000 Mbit/s

XFP transiiveri moodul BlueOptics 0231A494-BO 10000 Mbit/s on XFP vormiteguriga optiline moodul, mis on loodud 10G andmesideühendusteks üle mitmeosalise kiu. See rakendab 10GBASE-SR signaaliedastust 850 nm saatja ja vastuvõtjaga ning kasutab LC duplex konnektorit. Moodul ühildub suuremate Huawei platvormidega, mis toetavad originaalset 10GBASE-SR XFP-d ja on mõeldud lühikese ulatusega optilisteks ühendusteks kuni umbes 300 meetrini sobival mitmeosalisel kiul. Kroomitud viimistluse ja kerge metallkorpuse (umbes 20 g) tõttu on moodul kompaktne ja seda on lihtne paigaldada ühilduvatesse seadmetesse.

Eelised

BlueOptics 0231A494-BO pakub 10 Gbit/s optilist edastust XFP vormiteguris ning järgib MSA määratletud mehaanilisi ja elektrilisi standardeid, et tagada koostalitlusvõime vastava riistvaraga. Moodul, mis on ehitatud mainekate laser- ja IC-tehnoloogia tarnijate komponendidest, toetab digitaalse diagnostika jälgimise (DDM/DOM) funktsioone toitepinge, temperatuuri, laseri eelvoolu, saatevõimsuse ja vastuvõtuvõimsuse reaalajas jälgimiseks, kui hostsüsteem need funktsioonid avab. Väike kaal ja standardne LC duplex ühenduvus lihtsustavad paigaldamist ja kaabeldamist andmekeskuses ja ettevõttekeskkondades.

Sobib

• 10 Gbit/s Ethernet-ühendusteks (10GBASE-SR) üle mitmeosalise kiu
• Lühikese ulatusega andmekeskuse üleslinkideks ja serveri ning lüliti vahelisteks ühendusteks
• Lülititele, ruuteritele, salvestussüsteemidele ja muudele võrguseadmetele, millel on XFP pesad ja mis toetavad 10GBASE-SR
• Keskkondadesse, kus on vaja DDM/DOM võimega transiiverit kaugdiagnostika jaoks

Põhispeifikatsioonid

• Liides: XFP vormitegur
• Andmeedastuskiirus: kuni 10000 Mbit/s (10 Gbit/s)
• Optiline lainepikkus: 850 nm saatja ja vastuvõtja
• Konnektor: LC duplex
• Ulatus: kuni ~300 meetrit sobival mitmeosalisel kiul
• Korpuse kaal: umbes 0,02 kg
• Värv/viimistlus: kroomitud metallkorpust
• Digitaalne diagnostika: DDM/DOM tugi (kui seda toetab host riistvara)

Kasutamine

Paigaldage XFP transiiver ühilduvasse XFP pesasse võrguseadmel, järgides tarnija kuuma vahetamise ja ohutusjuhiseid. Ühendage LC duplex mitmeosalise kiu patch-kaablid mooduliga, tagades õige saate- ja vastuvõtu suuna. Veenduge, et hostseade mooduli ära tunneb, ja vajadusel lubage või kontrollige DDM/DOM näitu seadme haldusliideses, et jälgida tööparameetreid. Järgige standardseid ESD ettevaatusmeetmeid mooduli käsitsemisel ja kaitske kiudude otsi tolmukorkidega kuni lõpliku ühendamiseni.

Soovitused

Optimaalse ühenduse jõudluse tagamiseks kasutage kvaliteetset mitmeosalist kiudu ja LC duplex patch-kaableid, mis on 10GBASE-SR jaoks mõeldud, hoidke konnektori otsapinnad puhtad ning veenduge transiiveri toe ja püsivara ühilduvuses sihtmärgiks oleva Huawei või muu tarnija seadmega. Kui kaugdiagnostika on vajalik, kontrollige, et hostplatvorm avaldab DDM/DOM andmeid. Vältige kiu painutamist üle selle minimaalse painderaadiuse ja hoidke varumooduleid antistaatilises pakendis.
