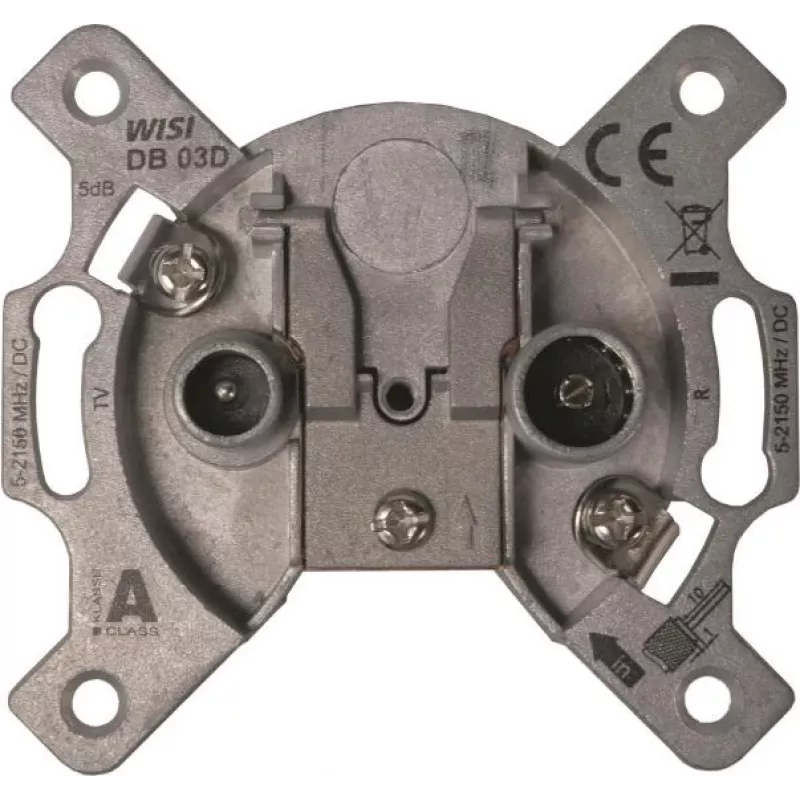

WISI universaalne antennipistikupesa DB 03 D 2-avaline üksikpesa 5 dB SAT/TV/Raadio

WISI DB 03 D on süvispaigaldatav universaalne antennipistikupesa, mis on loodud kaasaegseteks seina sisse paigaldamiseks, kus üks puhas ühenduspunkt peab teenindama satelliit-, maapealset TV- ja FM-raadiosignaali. Erinevalt lihtsatest pistikupesadest, mis edastavad ainult ühte sagedusala, ühendab see seade kolm eraldi väljundit kompaktses 2-avalises disainis, millel on määratletud 5 dB harukadu tasakaalustatud signaalijaotuseks tähtühendusega koduvõrkudes. Survestatud metallist korpus tagab pikaajalise varjestuse stabiilsuse, samal ajal kui plastkate sulandub standardsete lülitite valikusse.

Esiletõstmised

• Kolm sõltumatut väljundit: SAT (F-pistik), TV (IEC isane) ja Raadio (IEC emane)
• 5 dB summutus (harukadu) ühtlaste signaalitasemete tagamiseks mitme pistikupesa vahel
• Täielik sagedusala: 47–862 MHz (TV), 87,5–108 MHz (FM), 950–2200 MHz (SAT)
• A-klassi varjestus vastavalt EN 50083-2 häireteta vastuvõtuks
• Alalisvoolu läbipääs SAT-väljundil LNB või multiswitchi toiteks
• Süvispaigaldus standardsete 2-avaliste vahedega (60 mm)
• 75 oomi impedants, tagasitulek > 10 dB

Igapäevases kasutuses

Paigaldatuna teleri taha või meediaseinale hoiab DB 03 D kaablid korras: üks koaksiaalne ühendus toidab pistikupesa ja kolm esipaneeli pistikut võimaldavad samaaegselt ühendada satelliitvastuvõtja, maapealse TV ja FM-tuuneri. 5 dB harukadu on ideaalne korteritele või majadele, kus on mitu pistikupesa, tagades igas toas piisava signaali ilma jaotusvõimendit üle koormamata. SAT-väljund edastab alalisvoolu, seega LNB jaoks pole eraldi toiteadapterit vaja. Survestatud korpus ja kinnituv kate taluvad korduvat ühendamist ja puhastamist ilma varjestust kahjustamata.

Täielikud tehnilised andmed

• Pesa tüüp: Üksikpesa (Stichdose) kolme väljundiga
• Summutus (harukadu): 5 dB
• Sagedusala TV: 47–862 MHz
• Sagedusala Raadio: 87,5–108 MHz
• Sagedusala SAT: 950–2200 MHz
• Väljundpistikud: TV IEC isane, Raadio IEC emane, SAT F-pistik
• Varjestusklass: A-klass (EN 50083-2)
• Alalisvoolu läbipääs (SAT): Jah
• Paigaldustüüp: Süvispaigaldus (Unterputz)
• Tagasitulek: > 10 dB
• Impedants: 75 oomi
• Sisendühendus: Koaksiaalkaabli kruvi-/klambriklemm
• Korpuse materjal: Survestatud metallist korpus, plastkate
• Rakendus: DVB-T/T2, FM, DVB-C, DVB-S/S2
• Standarditele vastavus: EN 50083-4

Lõppmärkus

WISI DB 03 D on professionaalse tasemega lahendus integreeritud satelliit- ja maapealseks jaotuseks, pakkudes usaldusväärset jõudlust ja lihtsat paigaldust igas kaasaegses kodus või korterelamus.
