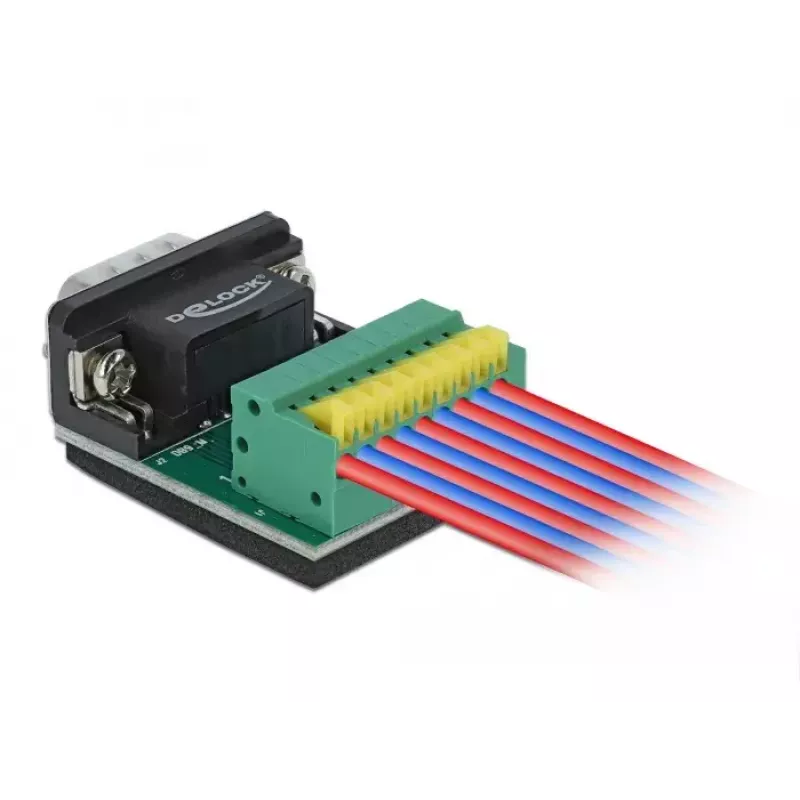

Wire Connector DeLOCK 66321 1 x Serial Sub-D 9 1 x 9 Pin Must roheline Silver kollane

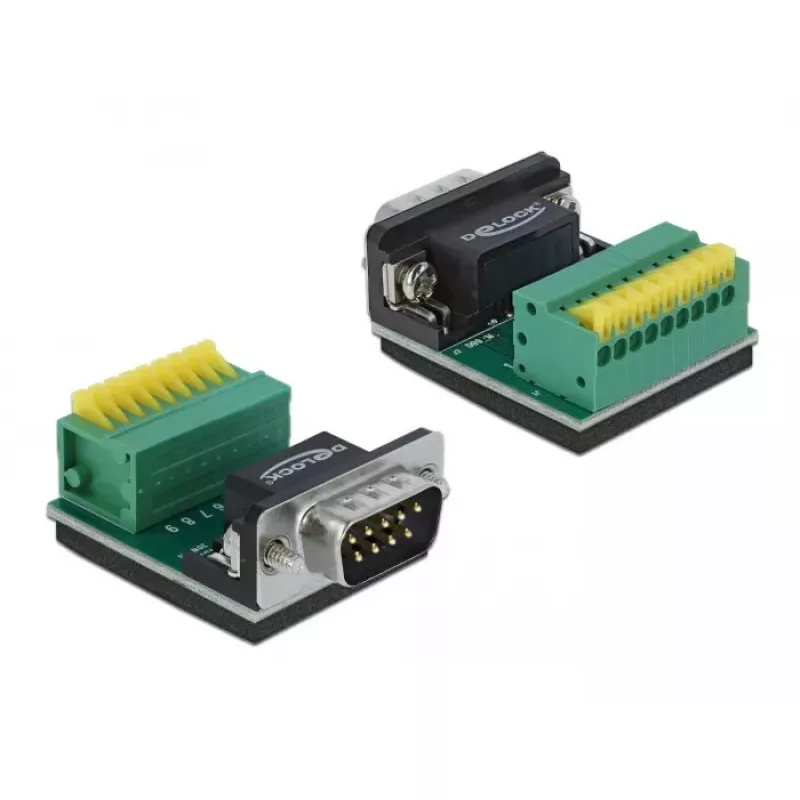

DeLOCK 66321 juhtmepistik on kompaktne klemmiplaadi adapter, mis on mõeldud paljasjuhtmete ühendamiseks 9-kontaktilise Sub‑D (jadaliidese) liidesega. Adapter ühendab ühe isase Sub‑D 9 pesa kruviklemmidega kontaktidega ja selle mõõtmed on ligikaudu 31 mm (L) × 36 mm (S) × 17 mm (K). Selle mitmevärviline korpus – must, roheline, hõbedane ja kollane – aitab ühendusi tuvastada ning seade tarnitakse polükotis.

Eelised

Adapter võimaldab eemaldatud juhtmete otseühendust ilma jootmiseta, pakkudes kiiret ja hooldatavat liidest kaablijuhtmete ja Sub‑D 9 jadapistiku vahel. Selle kompaktsed mõõtmed sobivad kitsastesse paigaldustesse ja värvikoodiga korpus aitab juhtmestiku tuvastamisel. Kruviklemmi disain võimaldab kindlaid, korduvkasutatavaid ühendusi testimiseks, hoolduseks või prototüüpimiseks.

Sobib (ülesanded / kasutusjuhud)

• Paljasjuhtmete ühendamine Serial Sub‑D 9 porti
• Prototüüpimine ja arendustöö jadaliidestega
• Tööstuslikud ja hobirakendused, nagu mudelraudteed
• Välitestimine ja ajutine juhtmestik, kui jootmine pole soovitav

Peamised tehnilised andmed

• Tootja: DELOCK
• Mudel / MPN: 66321
• EAN: 4043619663217
• Pistik: 1 × Serial Sub‑D 9 (isane) 9 kruviklemmiga
• Mõõtmed: ligikaudu 31 mm × 36 mm × 17 mm (L × S × K)
• Toote värv: Must, Roheline, Hõbedane, Kollane
• Pakend: polükott

Kasutamine

Eemaldage igalt juhtmelt isolatsioon sobiva pikkuseni, sisestage juht vastavasse kruviklemmi ja keerake kruvi kinni, et ühendus kindlustada. Joondage isane Sub‑D pistik vastava jadapordiga ja kinnitage vastavalt vajadusele. Eemaldamiseks vabastage kruvid ja tõmmake juhtmed välja. Jälgige juhtmestiku paigaldamisel oma jadarakenduse jaoks õiget klemmide määramist.

Soovitused

Kasutage kruviklemmide jaoks sobiva ristlõikega juhtmeid ja veenduge, et kruvid on piisavalt pingutatud, et vältida katkendlikku kontakti. Vältige pistiku kokkupuudet kõrge niiskuse või söövitava keskkonnaga; püsiühenduste jaoks kaaluge suletud või joodetud ühendust.
