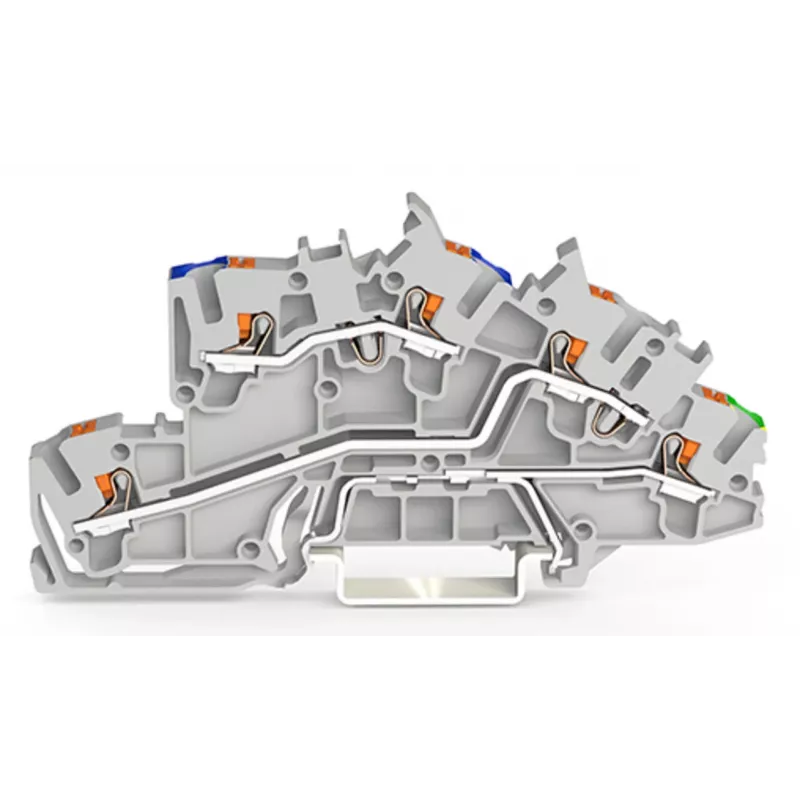

WAGO Paigaldusklemmliist 2203-7646 nupuga 2,5 mm² hall

WAGO paigaldusklemmliist 2203-7646 on kvaliteetne ja kompaktne klemmliist, mis on loodud tööriistavabaks ja usaldusväärseks juhtmestikuks elektripaigaldistes. PUSH WIRE® ühendustehnoloogia ja nupuga juhtimine tagavad kiired, turvalised ja hooldusvabad ühendused täis-, keerd- ja peenkeerdjuhtmetele. Ideaalne kasutamiseks harukarpides, jaotuskilpides ja juhtimiskappides, vastab see klemmliist kõrgeimatele ohutusstandarditele nimipingega 400 V ja nimivooluga 24 A.

Eelised

Tööriistavaba kasutamine PUSH WIRE® tehnoloogia ja nupuga säästab aega ja vaeva. Kompaktne 2-tasandiline disain võimaldab tihedat juhtmestikku piiratud ruumis. Läbipaistev korpus võimaldab juhtme sisestamist visuaalselt kontrollida. Vibratsioonikindlad ja hooldusvabad ühendused tagavad pikaajalise töökindluse. Sobib laiale juhtmevalikule alates 0,5 kuni 4 mm² (täis/keerd) ja 0,5 kuni 2,5 mm² (peenkeerd).

Sobib

• Elamu- ja ärihoonete elektripaigaldised
• Juhtmestik harukarpides, jaotuskilpides ja juhtimiskappides
• Valgustite, lülitite, pistikupesade ja muude elektriseadmete ühendamine
• Tööstusautomaatika ja juhtimissüsteemid

Peamised tehnilised andmed

• Toote tüüp: Paigaldusklemmliist
• Seeria: 2203 seeria
• Juhtmete arv: 2
• Tasandite arv: 2
• Nimiristlõige: 2,5 mm²
• Ühendatav juhtme ristlõige (täis): 0,5 ... 4 mm² (20 ... 12 AWG)
• Ühendatav juhtme ristlõige (keerd): 0,5 ... 4 mm² (20 ... 12 AWG)
• Ühendatav juhtme ristlõige (peenkeerd): 0,5 ... 2,5 mm² (20 ... 14 AWG)
• Ühendustehnoloogia: PUSH WIRE® (täis/keerd), nupp (peenkeerd)
• Nimipinge (EN): 400 V
• Nimilöögipinge (EN): 4 kV
• Nimivool (EN): 24 A
• Värv: Hall
• Paigaldusviis: DIN-riiul 35
• Eemalduspikkus: 11 mm
• Saastumisaste: 2
• Isolatsioonimaterjali rühm: I
• Juhtimisviis: Nupp

Soovitused

Optimaalse jõudluse tagamiseks kasutage WAGO originaaltööriistu ja tarvikuid. Usaldusväärsete ühenduste jaoks tagage nõuetekohane eemalduspikkus 11 mm. See klemmliist sobib kõigi standardsete DIN-riiul 35 mm paigaldussüsteemidega.
