WAGO 2016-1204 4-juhiline läbiv klemmliist, 800 V, 57 A, 16 mm², hall, DIN-riiuli paigaldus

WAGO 2016-1204 on kvaliteetne 4-juhiline läbiv klemmliist, mis on loodud usaldusväärseteks ja hooldusvabadeks elektriühendusteks. Tänu uuenduslikule Push-in CAGE CLAMP® ühendustehnoloogiale tagab see kiire ja tööriistadeta juhtmestiku nii täis- kui ka peenjuhtmetele kuni 16 mm² (6 AWG). Nimipingega 800 V ja nimivooluga 57 A sobib see klemmliist ideaalselt tööstuslikele juhtpaneelidele, hooneautomaatikale ja jaotussüsteemidele. Kompaktne disain (12 mm laius) säästab väärtuslikku DIN-riiuli ruumi, pakkudes kuni 4 ühenduspunkti taseme kohta.

Eelised

Push-in CAGE CLAMP® tehnoloogia võimaldab täisjuhtmete otse sisestamist ilma tööriistadeta, vähendades paigaldusaega kuni 50%. Esikülje juhtmestiku disain lihtsustab juurdepääsu ja hooldust. Polüamiidist (PA) korpus pakub suurepärast isolatsiooni ja vastupidavust keskkonnastressile, töötemperatuuriga -35 °C kuni +85 °C. Nimilöögipinge 8 kV tagab ohutuse kõrge pingelainetega keskkondades.

Sobib kasutamiseks

• Tööstuslikud juhtkapid ja lülitusseadmed
• Hooneautomaatikasüsteemid (HVAC, valgustus, turvalisus)
• Elektrijaotus- ja ühenduskarbid
• Masinaehitus ja tehaste automatiseerimine
• Taastuvenergia paigaldised (päike, tuul)

Peamised tehnilised andmed

• Juhtmete arv: 4
• Ühendustehnoloogia: Push-in CAGE CLAMP®
• Paigaldusviis: DIN-riiul (TS 35)
• Nimipinge (EN): 800 V
• Nimivool (EN): 57 A
• Nimilöögipinge: 8 kV
• Täisjuhtme suurus: 0,5 ... 16 mm² / 20 ... 6 AWG
• Peenjuhtme suurus: 0,5 ... 16 mm² / 20 ... 6 AWG
• Eemalduspikkus: 25 ... 27 mm (0,98 ... 1,06 tolli)
• Isolatsioonimaterjal: Polüamiid (PA)
• Värv: Hall
• Saastetase: 3
• Liigpingekategooria: III
• Ühenduspunktide arv: 4
• Juhtmestiku tüüp: Esikülje juhtmestik
• Töötemperatuur: -35 ... +85 °C

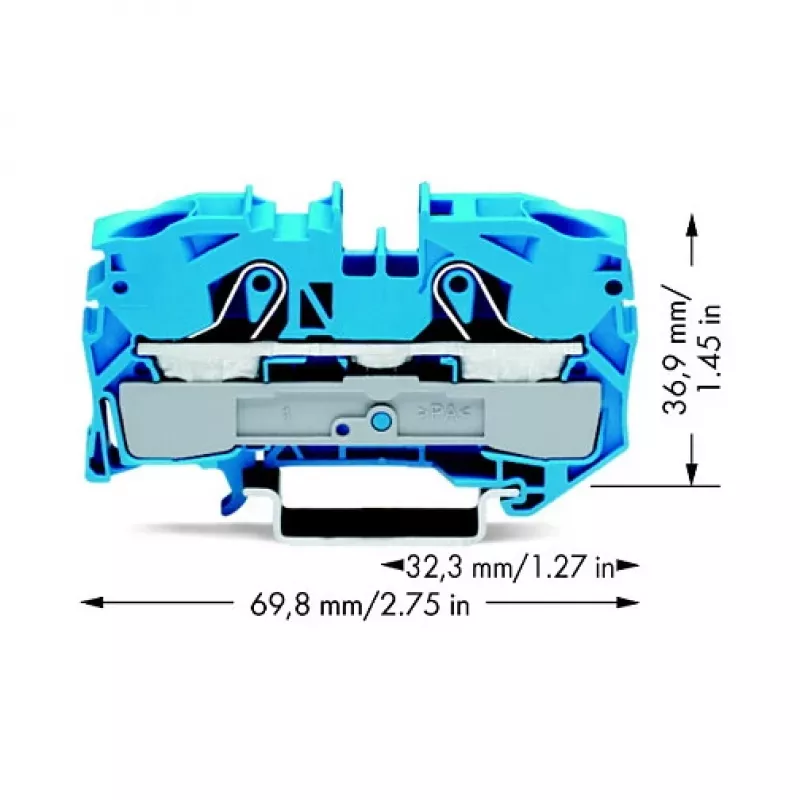

• Mõõtmed (L x K x S): 12 mm x 69,8 mm x 36,9 mm

Soovitused

Optimaalse jõudluse saavutamiseks kasutage koos WAGO märgistusribade ja otsaplaatidega. Veenduge, et eemalduspikkus on 25-27 mm, et tagada kindel ühendus. Sobib kasutamiseks ainult vaskjuhtmetega. Järgige alati kohalikke elektrireegleid ja standardeid.
