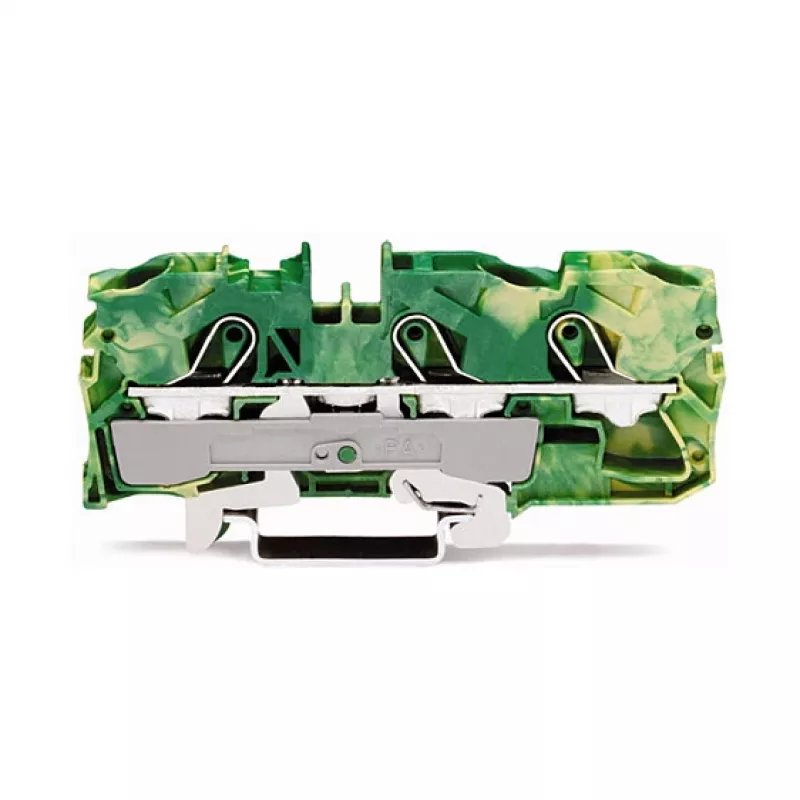

WAGO 2010-1307 TOPJOB S 3-juhiline läbiv klemmliist, laius 10 mm, kõrgus 89 mm, sügavus 36,9 mm, hall, 0,5-16 mm², 1000 V, 76 A

WAGO 2010-1307 on kvaliteetne läbiv klemmliist TOPJOB S seeriast, mis on loodud usaldusväärsete ja hooldusvabade elektriühenduste jaoks. Kompaktse 10 mm laiusega sobib see ideaalselt ruumi säästmiseks DIN-riiulitel. Push-in CAGE CLAMP® ühendustehnoloogia võimaldab kiiret ja turvalist juhtmestikku ilma tööriistadeta, sobides täis-, keerd- ja peenjuhtmetele ristlõikega 0,5 kuni 16 mm² (20 kuni 6 AWG). Nimipinge 1000 V (IEC) ja nimivool 76 A (IEC) muudavad selle klemmliisti sobivaks nõudlikeks tööstuslikeks rakendusteks.

Eelised

Tööriistavaba push-in ühendus säästab paigaldusaega ja vähendab tööjõukulusid. Kompaktne 10 mm laius võimaldab suure tihedusega juhtmestikku, optimeerides kapi ruumi. Vibratsioonikindlad ja hooldusvabad ühendused tagavad pikaajalise töökindluse. Hall polüamiidkorpuse põlemisklass UL94 V-0 tagab suurepärase tuleohutuse.

Sobib kasutamiseks

• Tööstuslikud juhtpaneelid ja jaotusseadmed
• Hooneautomaatika ja valgustussüsteemid
• Elektrijaotus- ja ühenduskarbid
• Masinaehitus ja tehaseinseneritöö

Peamised tehnilised andmed

• Seeria: TOPJOB S
• Ühendustehnoloogia: Push-in CAGE CLAMP®
• Juhtmete arv: 3
• Potentsiaalide arv: 1
• Nimiväärtuslik ristlõige (täisjuhe): 0,5 - 16 mm² (20 - 6 AWG)
• Nimiväärtuslik ristlõige (keerdjuhe): 0,5 - 16 mm² (20 - 6 AWG)
• Nimiväärtuslik ristlõige (peenjuhe): 0,5 - 10 mm² (20 - 8 AWG)
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 76 A
• Nimipinge (UL): 600 V
• Nimivool (UL): 65 A
• Paigaldusviis: DIN-riiul (TS 35)
• Värv: Hall
• Isolatsioonimaterjal: Polüamiid (PA 66)
• Põlemisklass: UL94 V-0
• Saastumisaste: 3
• Eemalduspikkus: 18 - 20 mm
• Töötemperatuur: -35 °C kuni +85 °C

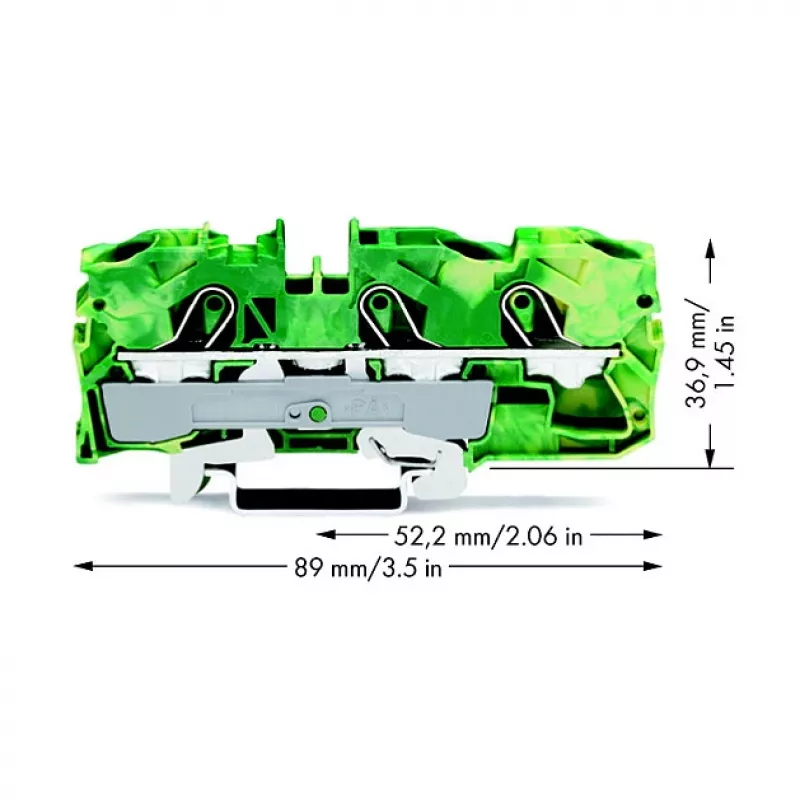

• Laius: 10 mm
• Kõrgus: 89 mm
• Sügavus: 36,9 mm

Soovitused

Optimaalse jõudluse saavutamiseks kasutage WAGO märgistusribasid ja tarvikuid. Veenduge, et eemalduspikkus on 18-20 mm usaldusväärsete ühenduste jaoks. Sobib kasutamiseks ainult vaskjuhtmetega.
