WAGO 2002-1204 4-juhiline suruühendusega klemmliist, 2,5 mm², 800 V, hall

WAGO 2002-1204 on kvaliteetne 4-juhiline suruühendusega klemmliist 2002 seeriast, mis on loodud tööriistavabaks ja usaldusväärseks juhtmestikuks tööstus- ja hoonete paigaldistes. Nimipingega 800 V ja nimivooluga 24 A sobib see paljudeks rakendusteks. Kompaktne disain (laius 5,2 mm) säästab ruumi DIN-siini, samas kui Push-in CAGE CLAMP® ühendustehnoloogia tagab kiire ja turvalise juhi kinnituse.

Eelised

Tööriistavaba suruühendus täis- ja keerdjuhtmetele; aega säästev paigaldus; vibratsioonikindel ja hooldusvaba; kompaktne laius tiheda juhtmestiku jaoks; selge märgistus ja testpunkt lihtsaks tõrkeotsinguks.

Sobib kasutamiseks

• Juhtimiskilbid ja lülitusseadmed
• Hooneautomaatika ja valgustussüsteemid
• Tööstusmasinad ja -seadmed
• Ex e rakendused (tsoon 1, tsoon 2) vastavate lubadega

Peamised tehnilised andmed

• Juhtmete arv: 4
• Ühenduse tüüp: Push-in CAGE CLAMP®
• Nimiristlõige: 2,5 mm² (AWG 14)
• Nimipinge (EN 60947-7-1): 800 V
• Nimiimpulsspinge: 8 kV
• Nimivool (EN 60947-7-1): 24 A
• Paigaldusviis: DIN-siini 35 (TS 35)
• Värv: hall
• Isolatsioonimaterjal: polüamiid (PA 66)
• Põlevusklass (UL 94): V0
• Töötemperatuur: -35 °C kuni +85 °C
• Eemalduspikkus: 9 – 11 mm
• Täisjuhtme suurus: 0,25 – 4 mm² / 22 – 12 AWG
• Keerdjuhtme suurus: 0,25 – 4 mm² / 22 – 12 AWG
• Peenkeerdjuhtme suurus: 0,25 – 2,5 mm² / 22 – 14 AWG
• Saastumisaste: 3
• Ex e nimipinge (Ex eb IIC Gb): 550 V
• Ex e nimivool (Ex eb IIC Gb): 20 A

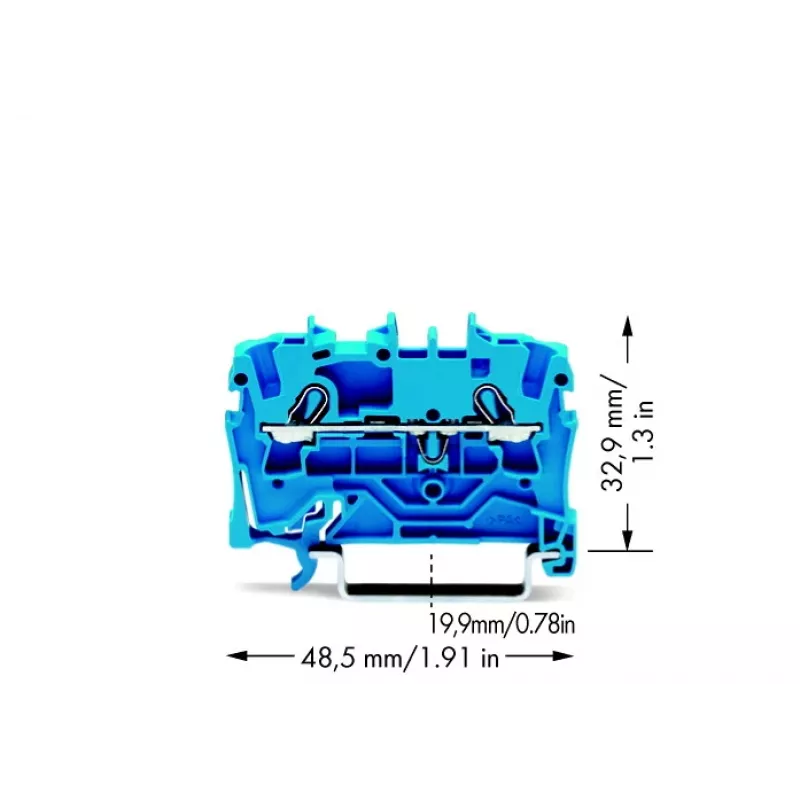

• Mõõtmed (L x K x S): 5,2 mm x 48,5 mm x 32,9 mm

Soovitused

Optimaalseks jõudluseks kasutage WAGO otsikute pressimistööriistu ja märgistusribasid. Veenduge, et eemalduspikkus ja juhi sisestus on õiged. Sobib kasutamiseks WAGO 2002 seeria tarvikutega, nagu otsaplaadid ja hüppajad.
