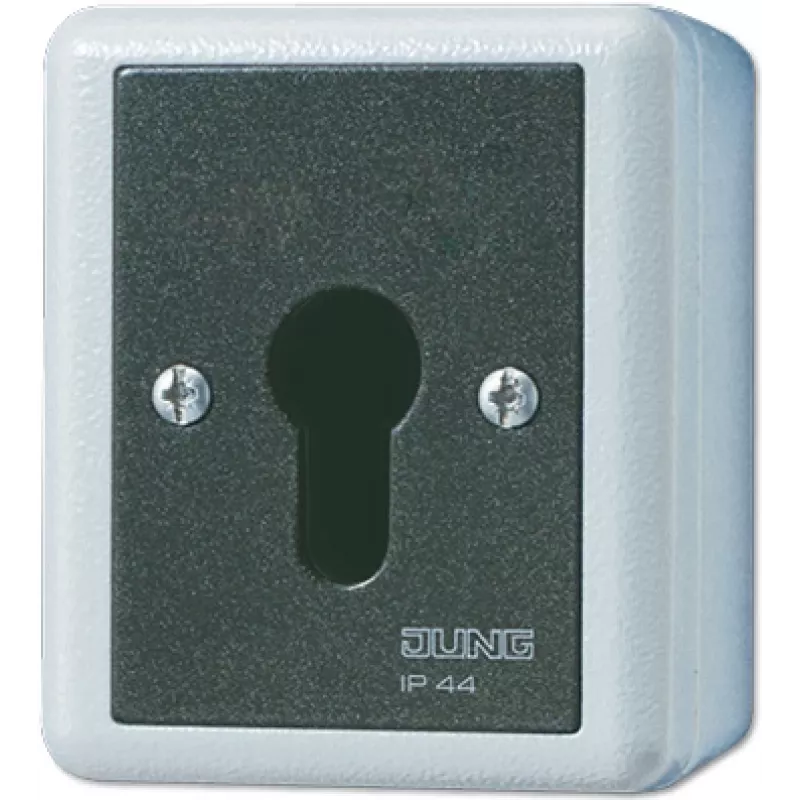

Võtmega lüliti JUNG 806.28 G — 2P, juhtmega, 250 V AC, 16 A, must/valge

JUNG 806.28 G on võtmega lüliti, millel on kahepooluseline ümberlülitus ja juhtmega klemmid, mõeldud elektriahelate turvaliseks juhtimiseks elu- ja väikeäriruumides. Seade aktsepteerib vahelduvvoolu toidet kuni 250 V ja nimilülitusvoolu 16 A. Alumiiniumkorpus mõõtmetega 90 x 75 x 65 mm on metallist antratsiitkatte ja hõbehalli korpusega. Seade sisaldab PE-klemmi ja ühte põhja sisselaskeava M20 x 1,5 ning tarnitakse ilma lukustusplaadita; see on ette nähtud lukusilindri jaoks, mille kogupikkus on umbes 40 mm.

Eelised

Lüliti pakub võtmega juurdepääsu kontrolli, et vältida volitamata kasutamist, säilitades samal ajal kompaktse jalajälje, mis sobib pinnapaigalduseks. Kruviklemmid mahutavad kuni 2,5 mm² juhtmeid lihtsaks ühendamiseks. Alumiiniumkorpus ja eraldi kate pakuvad mehaanilist kaitset ja määratud paigaldusmahtu lukusilindri ja sisemiste komponentide jaoks. Integreeritud PE-klemm ja spetsiaalne sisselaskeava lihtsustavad maandust ja kaabli sisenemist.

Sobib kasutamiseks

Peamised spetsifikatsioonid

Kasutusjuhend

Paigaldage lüliti sobivale tasasele pinnale ja juhtige toite- ja koormusjuhtmed läbi M20 põhja sisselaskeava. Kinnitage juhtmed kruviklemmide külge, järgides juhtme suuruse piirangut 2,5 mm² ja tagades tihedad, korrosioonivabad ühendused. Paigaldage sobiv lukusilinder kogupikkusega umbes 40 mm ja vajadusel kinnitage lukustusplaat eraldi. Ühendage kaitsejuht määratud PE-klemmiga. Pärast juhtmestiku ühendamist kontrollige õiget lülitusfunktsiooni ettenähtud võtmega ja veenduge, et korpus on korralikult suletud, et säilitada kaitse.

Soovitused

Kasutage selle lüliti jaoks ettenähtud lukusilindrit (kogupikkus ≈ 40 mm) või tootja viitesilindreid, et säilitada eeldatav sissetungikaitse; kui kasutatakse kahepoolse võtmega silindrit, võib vesi korpusesse siseneda ja IP44 kaitset ei saa tagada. Ohutuks kasutamiseks järgige kohalikke elektrialaseid eeskirju, lülitage enne paigaldamist toide välja ja veenduge, et maandus on korrektselt ühendatud.
