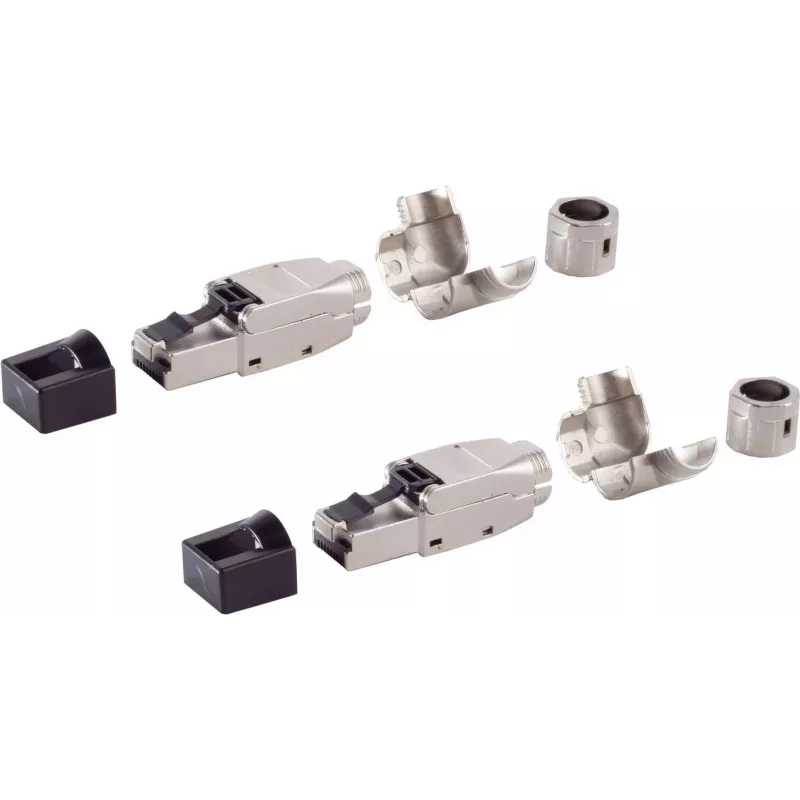

Võrguühendusmoodul ShiverPeaks BS08-51003-2 Cat. 6A tööriistavaba, täisnurkne STP

ShiverPeaks BS08-51003-2 Cat. 6A tööriistavaba, täisnurkne STP on varjestatud RJ45 võrguühendusmoodul, mis on mõeldud Cat6A varjestatud Ethernet-kaabli jaoks. See pakub tööriistavaba termineerimise protsessi ja täisnurkset vormitegurit, mis hõlbustab kompaktset kaablite paigaldamist kitsastes kohtades. Pistmik on mõeldud paigaldisteks, mis nõuavad varjestatud kontakte ja väiksemat painderaadiust seal, kus tavalised sirged pistikud on ebapraktilised.

Eelised

See tööriistavaba STP-pistik võimaldab kiiret ja usaldusväärset termineerimist ilma pressimistööriistadeta, vähendades paigaldusaega ja vajadust spetsiaalse varustuse järele. Täisnurkne disain vähendab koormust kaabli sisenemiskohtadel ja aitab säilitada signaali terviklikkust kitsastes korpustes või madala sügavusega jaotusplaatidel. Varjestatud konstruktsioon toetab maandatud paigaldisi ja vähendab elektromagnetilisi häireid kõrgema jõudlusega andmeedastuseks.

Sobib

• Varjestatud Cat6A võrgukaablitele serveriruumides ja andmekeskustes
• Seinale kinnitatavatele keystone-paneelidele ja madalatele jaotusplaatidele
• Kaubandus- ja tööstuskeskkondadesse, kus on vajalik EMI-kaitse
• Kitsale kaablite paigaldusele riiulite, kommutaatorite ja võrguseadmete taga

Peamised spetsifikatsioonid

• Kategooria: Cat 6A (toetab kuni 10 Gbps määratud vahemaadel)
• Pistiku tüüp: RJ45 varjestatud (STP)
• Termineerimine: Tööriistavaba, kiirsisestusega disain
• Suund: Täisnurkne ruumipiirangutega paigaldiste jaoks
• Varjestus: Täielik metall-/fooliumvarjestus, et toetada maandust ja EMI vähendamist
• Ühilduvad juhtmetüübid: Tahked ja keerutatud varjestatud keerdpaarjuhtmed, mis on mõeldud Cat6A-le

Kuidas kasutada

Valmistage ette varjestatud Cat6A kaabel, eemaldades välimise mantli ja paljastades punutud või fooliumvarje vastavalt pistiku tootja soovitatud pikkusele. Eraldage paarid ainult nii palju, kui on vajalik juhtmete pistikusse paigaldamiseks. Sisestage juhtmed, järgides pistiku värvikoodi, ja lükake täielikult sisse, kuni termineerimismehhanism haakub; tööriistavaba disain kinnitab juhtmed ja loob varjestuskontakti, kui pistiku korpus suletakse või lukustatakse. Pärast termineerimist kontrollige mehaanilist kinnitust ning varjestuse ja juhtmete katkematust sobivate testimisseadmetega.

Soovitused

Parima jõudluse tagamiseks veenduge, et kaabli variestus on korralikult termineeritud ja ühendatud süsteemi maandusega. Kasutage seda pistikut koos Cat6A varjestatud kaablitega, mis on ette nähtud 10 Gbps rakenduste jaoks, ja tehke pärast paigaldamist võrgu sertifitseerimine või järjepidevuse testid, et kinnitada signaali terviklikkust ja korrektset varjestust. Vältige kaabli ülemäärast painutamist täisnurkse liidese juures, et säilitada jõudlus.
