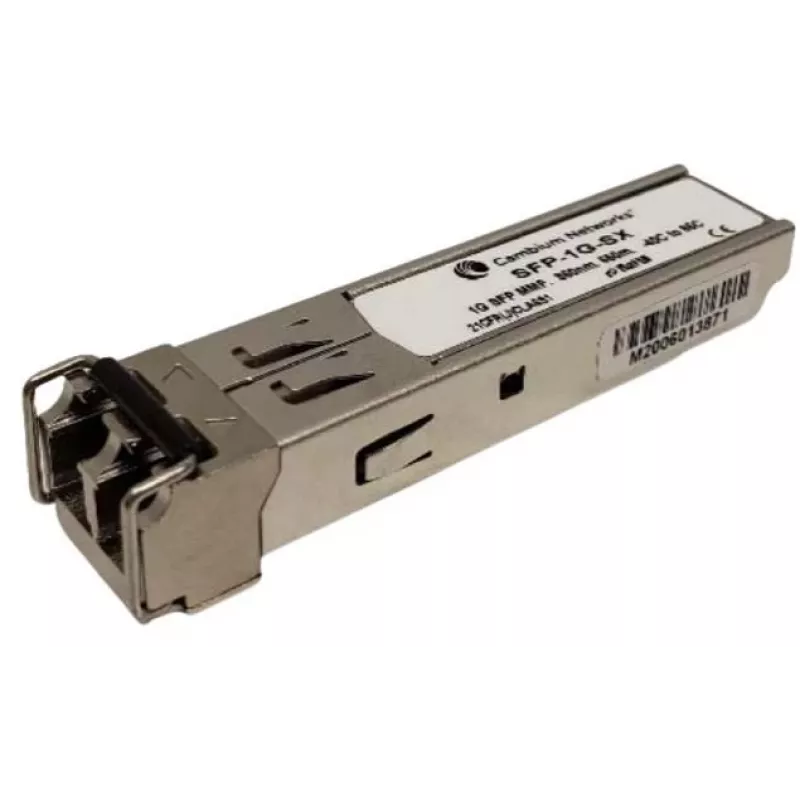

Võrgutransiivermoodul Cambium Networks SFP-1G-SX, SFP fiiberoptiline 1000 Mbit/s 850 nm, 3.3 V

Cambium Networks SFP-1G-SX on väikese kujuteguriga ühendatav (SFP) fiiberoptiline transiivermoodul, mis toetab kuni 1000 Mbit/s (1,25 Gbit/s liini kiirus) mitmemoodilise fiibri kaudu, kasutades 850 nm lainepikkust ja 3,3 V toidet. Moodul on mõeldud paigaldamiseks standardsetesse SFP-portidesse kommutaatorites, ruuterites ja muudes võrguseadmetes, et pakkuda lühimaa üleslingi ja serveriühendust edastusulatusega kuni 550 meetrit mitmemoodilise fiibri kaudu.

Eelised

Transiiver pakub kompaktset SFP-kujutegurit, mis vastab SFP MSA ja SFF-8472 spetsifikatsioonidele, võimaldades kuumpistikupesast paigaldamist ja laialdast ühilduvust võrguseadmetega. See integreerib VCSEL-lasersaatja, PIN-fotodioodi koos transimpedantsvõimendiga ning jälgimis-/juhtimismikroprotsessori, tagades usaldusväärse optilise edastuse I klassi laseriohutuspiirides. Moodul on kulutõhus lühimaa mitmemoodiliste linkide jaoks, toetades samal ajal standardseid andmeedastuskiirusi gigabit-Etherneti ja sarnaste rakenduste jaoks.

Sobib kasutamiseks

• Lühimaa mitmemoodilise fiibri üleslingid kommutaatorite ja koondseadmete vahel
• Serveri ja kommutaatori ühendused andmekeskustes või serveriruumides
• Juurdepääsukihi lingid ülikoolilinnakute ja ettevõtete võrkudes
• Olemasolevate SFP-portide asendamine või uuendamine fiiberühenduse lisamiseks

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (väikese kujuteguriga ühendatav)
• Töölainepikkus: 850 nm
• Maksimaalne andmeedastuskiirus: 1000 Mbit/s (1,25 Gbit/s liini kiirus)
• Toitepinge: 3,3 V
• Maksimaalne mitmemoodilise fiibri ulatus: kuni 550 m (sõltuvalt fiibri tüübist ja lingi tingimustest)
• Saatja tüüp: VCSEL-laser
• Vastuvõtja: PIN-fotodiood koos transimpedantsvõimendiga (TIA)
• Vastavus: SFP MSA ja SFF-8472 ühilduv; I klassi laseriohutus

Kasutusjuhend

Paigaldage SFP-1G-SX transiiver ühilduva kommutaatori, ruuteri või meediumimuunduri vabasse SFP-porti, kui seade on sisse või välja lülitatud vastavalt hostseadme juhendile. Ühendage mitmemoodilise fiibri paigaldusjuhtmed mooduli LC-duplekspistikusse, tagades õige polaarsuse ja kindla ühenduse. Kontrollige lingi olekut hostseadme haldusliideses ja veenduge, et port läbiräägib eeldatava gigabit-lingi kiiruse. Jälgige optilisi ja diagnostilisi parameetreid hostseadme kaudu, kui SFF-8472 liides seda toetab.

Soovitused

Kasutage kvaliteetseid OM3/OM4 mitmemoodilisi fiibreid ja õigesti lõpetatud LC-paigaldusjuhtmeid, et saavutada määratud ulatus; vältige fiibri painutamist üle soovitatud raadiuste ja hoidke otspinnad puhtad. Kontrollige hostseadme tootja ja püsivara ühilduvust; järgige ESD ettevaatusabinõusid käsitsemisel ja järgige standardseid laseriohutustavasid.
