Võrgutransiiveri moodul BlueOptics SP-GB-EX-CDFC-BO 125000 Mbit/s SFP 1310 nm

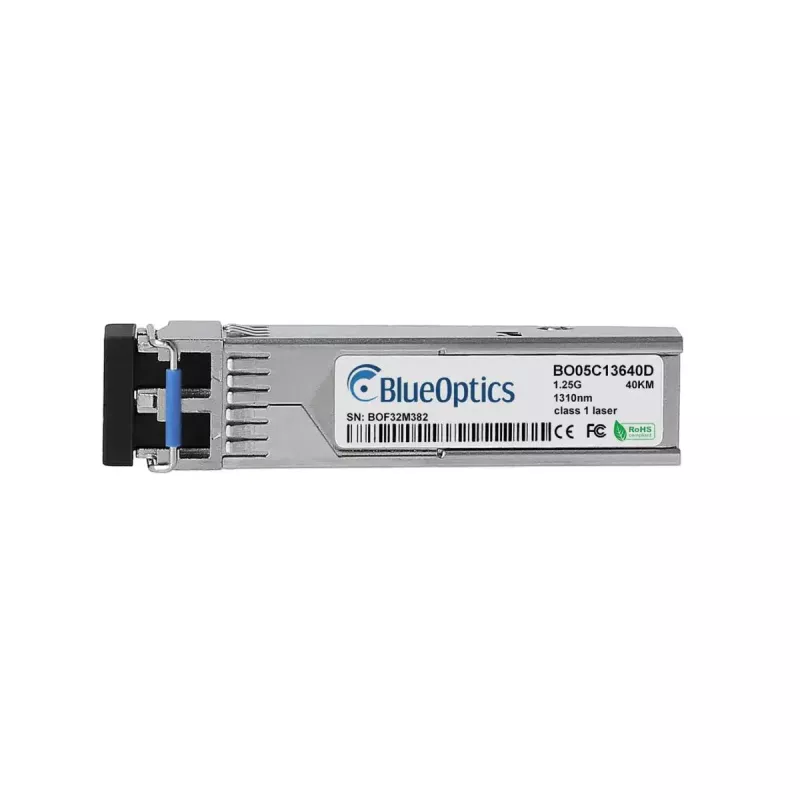

BlueOptics SP-GB-EX-CDFC-BO on SFP-võrgutransiiveri moodul, mis on mõeldud optiliseks andmeedastuseks maksimaalselt 125000 Mbit/s kiirusel. See kasutab 1310 nm saatja/vastuvõtja paari ja LC-dupleks-pistikut optiliste signaalide saatmiseks ja vastuvõtmiseks ühemoodilise ja valitud mitmemoodilise kiu tüüpide kaudu. Moodul on kompaktne ja kerge (0,02 kg) ning vastab MSA-ühilduvatele SFP-vormiteguri spetsifikatsioonidele, võimaldades plug-and-play paigaldust ühilduvates lülitites, ruuterites ja muudes võrguseadmetes.

Eelised

Moodul pakub kiiret optilist ühenduvust 1310 nm lainepikkusega, mis sobib pikkade ühenduste jaoks, kui kasutatakse ühemoodilist kiudu. MSA vastavus tagab koostalitlusvõime paljude võrguseadmetega, mis toetavad SFP-transiivereid. Kompaktne SFP-vormitegur ja LC-dupleks-liides lihtsustavad integreerimist jaotusplaadidesse ja šassii-põhistesse süsteemidesse. Selle väike kaal ja standardiseeritud liides muudavad selle mugavaks kasutamiseks tihedates võrgukeskkondades.

Sobib

• Kiired Etherneti ühendused ja üleslingid andmekeskustes ja ettevõttevõrkudes
• Lülitite ja ruuterite ühendamine fiiberoptilise kaabelduse kaudu
• Pika ulatusega kiuühendused ühemoodilise kiu abil (9/125 µm)
• Olemasolevate SFP-optiliste moodulite asendamine või uuendamine ühilduvas riistvaras

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (MSA-ühilduv vormitegur)
• Lainepikkus: 1310 nm (saatmine ja vastuvõtt)
• Maksimaalne andmeedastuskiirus: 125000 Mbit/s (1,25 Gbit/s klassi jõudlus)
• Pistik: LC-dupleks optiline pistik
• Toetatud kiu tüübid: 9/125 µm (ühemoodiline) ja valitud mitmemoodilised kiud, nagu 50/125 µm ja 62,5/125 µm, kui see on asjakohane
• Kaal: 0,02 kg

Kuidas kasutada

Paigaldage BlueOptics SFP-moodul ühilduva võrguseadme SFP-porti, kuni see klõpsuga kohale lukustub. Ühendage LC-dupleks-fiiberoptiline paranduskaabel mooduliga, jälgides saatmis/vastuvõtu orientatsiooni ja kasutades sobivat ühemoodilist või mitmemoodilist kiudu kavandatud ühenduse pikkuse jaoks. Seadistage hostseadme võrgusätted vastavalt vajadusele ja kontrollige ühenduse olekut seadme haldusliidese kaudu. Kui host toetab digitaalset diagnostikat (DDM/DOM), lubage või lugege diagnostikaandmeid, et jälgida parameetreid nagu optiline võimsus ja temperatuur.

Soovitused

Kasutage ühemoodilist 9/125 µm kiudu optimaalseks pikaulatuse jõudluseks 1310 nm lainepikkusega. Mitmemoodilise kiu (50/125 või 62,5/125 µm) kasutamisel kontrollige ühilduvust ja ühenduse eelarvet lühemate vahemaade puhul. Hoidke fiiberoptilised pistikud puhtad ja kasutage tolmukorke, kui pordid on kasutamata. Veenduge, et hostseadme püsivara või draiverid toetavad kolmandate osapoolte SFP-mooduleid ja võimalusel kasutage DDM/DOM-i optilise ühenduse pidevaks jälgimiseks.
