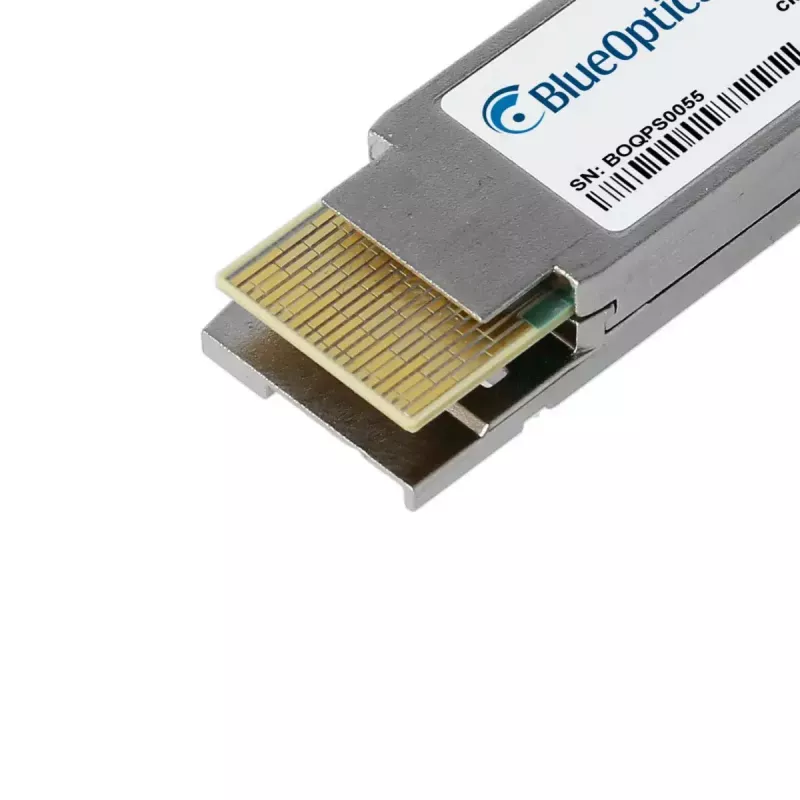

Võrgutransiiveri moodul BlueOptics QDD-400G-SR8-S-BO, 400000 Mbit/s, QSFP-DD, MPO-16/MTP-16, 100 m

BlueOptics QDD-400G-SR8-S-BO on QSFP-DD kiudoptiline transiiveri moodul, mis on mõeldud 400 Gbit/s mitmemoodilistele lühimaaühendustele. Moodul rakendab 400GBASE-SR8 SR8 topoloogiat, kasutades MPO-16 / MTP-16 pistikut, ja töötab 850 nm optiliste saate- ja vastuvõtukanalitega. QSFP-DD vormitegur toetab suure tihedusega pordipaigutusi andmekeskuste kommuteerimises, koondamises ja salvestusühendustes. Transiiver toetab kuni 100 m ühenduskaugust sobiva mitmemoodilise kiu kaudu ja selle MTBF on 3 000 000 tundi pikaajalise käideldavuse tagamiseks.

Eelised

Transiiver järgib MSA-ühilduvaid QSFP-DD mehaanilisi ja elektrilisi spetsifikatsioone ning ühildub tavaliste riistvaraplatvormidega, mis aktsepteerivad 400GBASE-SR8 QSFP-DD mooduleid. See sisaldab digitaalset diagnostikat (DDM/DOM) toitepinge, laservoolu, optilise saate-/vastuvõtuvõimsuse ja temperatuuri reaalajas jälgimiseks. MPO-16/MTP-16 liides võimaldab kaheksarealisel mitmemoodilisel tööl (SR8) tiheda paralleeloptika jaoks ning toode on valmistatud tööstusliku kvaliteediga optilistest komponentidest, et tagada ühtlane jõudlus ja pikendatud kasutusiga.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage moodul ühilduvasse QSFP-DD porti vastavalt hostseadme tootja juhistele ja veenduge, et seadme püsivara toetab vajadusel kolmanda osapoole 400GBASE-SR8 mooduleid. Ühendage MPO-16/MTP-16 mitmemoodiline patch-kaabel, mis vastab transiiveri kontaktide paigutusele ja kiu tüübile (OM3/OM4 soovitatav 100 m ühenduste jaoks). Kontrollige optilist ühendust ja jälgige olekut hostisüsteemi ning mooduli DDM/DOM näitude abil, et kinnitada õiged võimsustasemed ja temperatuur enne ühenduse tootmisse lülitamist.

Soovitused

Kasutage OM3 või OM4 mitmemoodilist kiudu optimaalse jõudluse tagamiseks 400 Gbit/s ja kuni 100 m kaugusel. Hoidke MPO/MTP pistikud puhtad ja kasutage paigaldamise ajal sobivaid poleerimiskorke või tolmukaitseid. Veenduge, et hostriistvara ja haldustarkvara toetavad QSFP-DD SR8 profiili ning DDM/DOM funktsionaalsust täielikuks jälgimisvõimeks.
