Võrgumeediumimuundur EFB Elektronik EL023V2

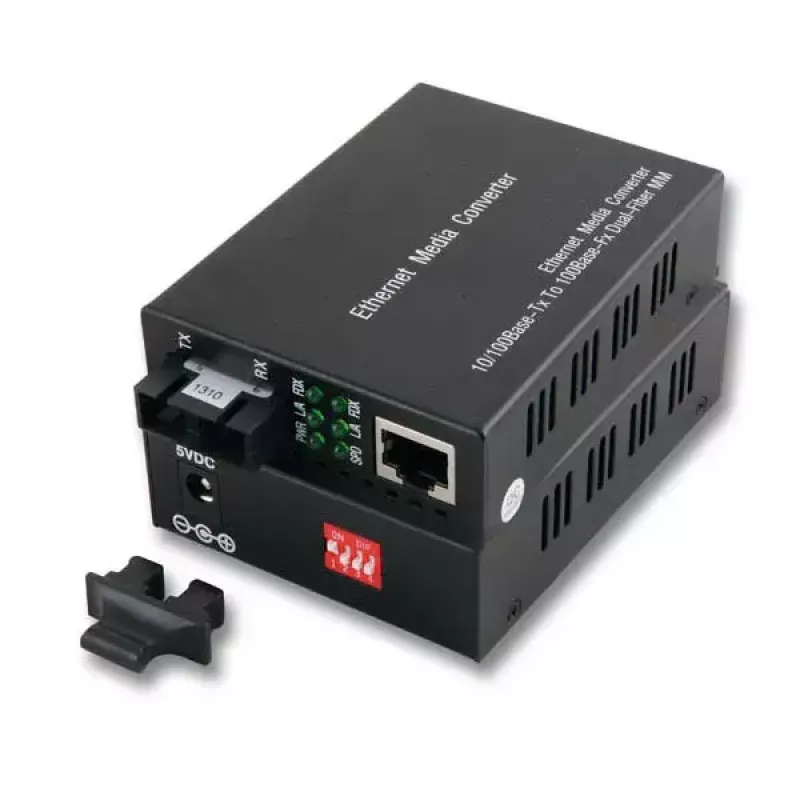

EFB Elektronik EL023V2 on kompaktne võrgumeediumimuundur, mis teisendab 100Base-TX (RJ-45) 100Base-FX (SC) kiudühenduseks. See toetab Fast Ethernet andmeedastuskiirusi (10/100 Mbit/s) maksimaalse edastuskaugusega kuni 2000 m üle mitmekiulise kiu lainepikkusel 850 nm. Seade on metallkorpuses ja sisaldab välist toiteplokki; seda saab kasutada eraldiseisva seadmena või paigaldada ühilduvasse šassiisse (EL0CH1).

Eelised

Muundur pakub automaatläbirääkimist ja Auto MDI/MDI-X lihtsustatud Ethernet-ühenduse seadistamiseks ning sisaldab diagnostilisi LED-e kiireks olekukontrolliks. Selle metallkorpus tagab mehaanilise vastupidavuse, samas kui SC mitmekiuline kiudliides pakub usaldusväärset optilist ühenduvust. Kompaktne suurus ja kaasasolev väline toiteadapter muudavad selle sobivaks paigaldusteks, kus on oluline ruum ja lihtne paigaldamine.

Sobib

• 10/100 Mbit/s Ethernet-ühenduste pikendamiseks üle mitmekiulise kiu
• Vask Ethernet-seadmete ühendamiseks kiudtaristuga
• Kasutamiseks väikestes võrgukappides või eraldiseisva meediumimuundurina

Peamised tehnilised andmed

• Tootja: EFB Elektronik
• Mudel: EL023V2 (MPN: EL023V2, EAN: 4049759057909)
• Ethernet-liidesed: 1 x 100Base-TX (RJ-45), 1 x 100Base-FX (SC)
• Andmeedastuskiirused: 10/100 Mbit/s (Fast Ethernet)
• Lainepikkus: 850 nm (mitmekiuline)
• Maksimaalne edastuskaugus: kuni 2000 m
• Korpus: metall; mõõtmed (P x L x K): 70,5 x 115,6 x 26 mm (allikas näitab 94 x 71 x 26 mm metallkorpusele, tooteandmetes on 70,5 x 115,6 x 26 mm)
• Sisaldub: väline toiteplokk
• Toote värv: Must

Kasutusjuhend

Asetage EL023V2 tasasele pinnale või paigaldage ühilduvasse EL0CH1 šassiisse, kui on vaja riiulisse paigaldamist. Ühendage vask Ethernet-seade RJ-45 porti ja kinnitage mitmekiuline SC kiud kiudporti. Ühendage kaasasolev väline toiteadapter ja kontrollige toite- ja ühenduse olekut diagnostiliste LED-ide abil. Muundur toetab automaatläbirääkimist ja Auto MDI/MDI-X, mistõttu pole tüüpilistes seadistustes vaja käsitsi ristkaabeldust ega kiirusseadistust.

Soovitused

Usaldusväärse optilise jõudluse tagamiseks kasutage 850 nm nimiväärtusega mitmekiulist kiudu ja hoidke pistikud puhtad. Pikkade vahemaade korral kontrollige kiu ühtlust ja sumbuvust, et tagada ühenduse püsimine määratud 2000 m ulatuses.
