Võrgumeediumikonverter EFB Elektronik EL029

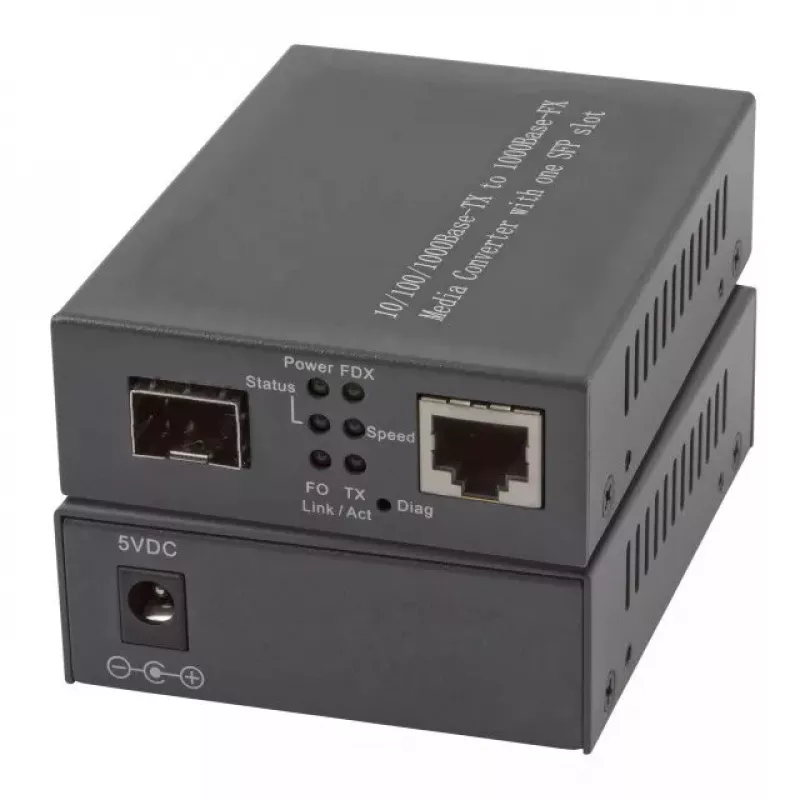

EFB Elektronik EL029 võrgumeediumikonverter teisendab Etherneti (RJ45) ja fiiberoptiliste ühenduste vahel, toetades andmeedastuskiirust kuni 1000 Mbit/s. See aktsepteerib MiniGBIC-mooduleid, et pakkuda kas mitme- või ühemoodilisi fiiberlinke ning sobib üksikseadmena või paigaldatuna ühilduvasse šassiisse (EL0CH1). Kompaktne metallkorpus mõõtmetega 94 x 71 x 26 mm ja pakett sisaldab välist toiteplokki ja diagnostilisi LED-tulesid lingi oleku ja aktiivsuse kohta.

Eelised

Konverter toetab automaatläbirääkimist ja Auto MDI/MDI-X-i lihtsustatud võrguintegreerimiseks ning aktsepteerib MiniGBIC-mooduleid paindlikuks andmekandja valikuks. Selle kompaktne metallkest ja kaasasolev väline toiteplokk muudavad selle sobivaks piiratud ruumiga paigaldistesse. Diagnostilised LED-tuled pakuvad selget olekuteavet kiireks tõrkeotsinguks.

Sobilik

• Gigabit Etherneti linkide laiendamiseks üle fiibri
• RJ45 vaskühenduste teisendamiseks MiniGBIC-fiibriks
• Paigaldistesse, mis nõuavad ühe- või mitmemoodilist fiibrit MiniGBIC-ide vahetamise teel
• Väikestesse serveriruumidesse, võrgukappidesse ja punkt-punkti linkidesse

Peamised tehnilised andmed

• Maksimaalne andmeedastuskiirus: 1000 Mbit/s
• Ethernet LAN (RJ-45) pordid: 1
• Fiiberportide arv: 1 (MiniGBIC pesa)
• Etherneti liidese tüüp: Gigabit Ethernet (10/100/1000)
• Automaatläbirääkimine: Jah; Auto MDI/MDI-X: Jah
• Korpus: Metall; Mõõtmed (P x L x K): 94 x 71 x 26 mm
• Värv: Must
• Sisaldab: Väline toiteplokk, diagnostilised LED-tuled

Kasutamine

Paigaldage ühilduv MiniGBIC-moodul (mitme- või ühemoodiline) MiniGBIC-pessa, kui vaja. Ühendage RJ45 Etherneti kaabel RJ45-porti ja fiiberkaabel MiniGBIC-moodulisse. Toide seade kaasasoleva välise toiteploki abil. Seade toetab automaatläbirääkimist ja loob lingi kiiruse automaatselt; kasutage diagnostilisi LED-tulesid lingi ja aktiivsuse oleku kontrollimiseks. Šassii kasutamiseks sisestage ühilduvasse EL0CH1 šaasiisse vastavalt šassii juhistele.

Soovitused

Kasutage sertifitseeritud MiniGBIC-mooduleid ja fiiberkaabeldust, mis vastavad valitud režiimile (MM või SM) ning vastavad nõutud lingi eelarve ja kauguse spetsifikatsioonidele. Tagage fiiberühenduste nõuetekohane käsitsemine ja järgige standardseid ESD ettevaatusabinõusid moodulite paigaldamisel ja kaablite ühendamisel.
