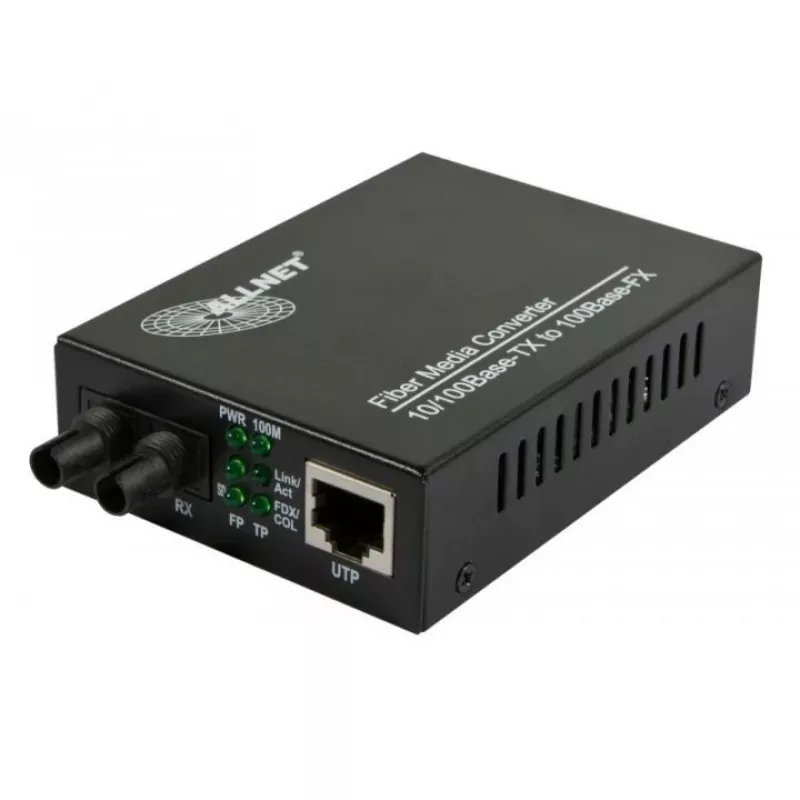

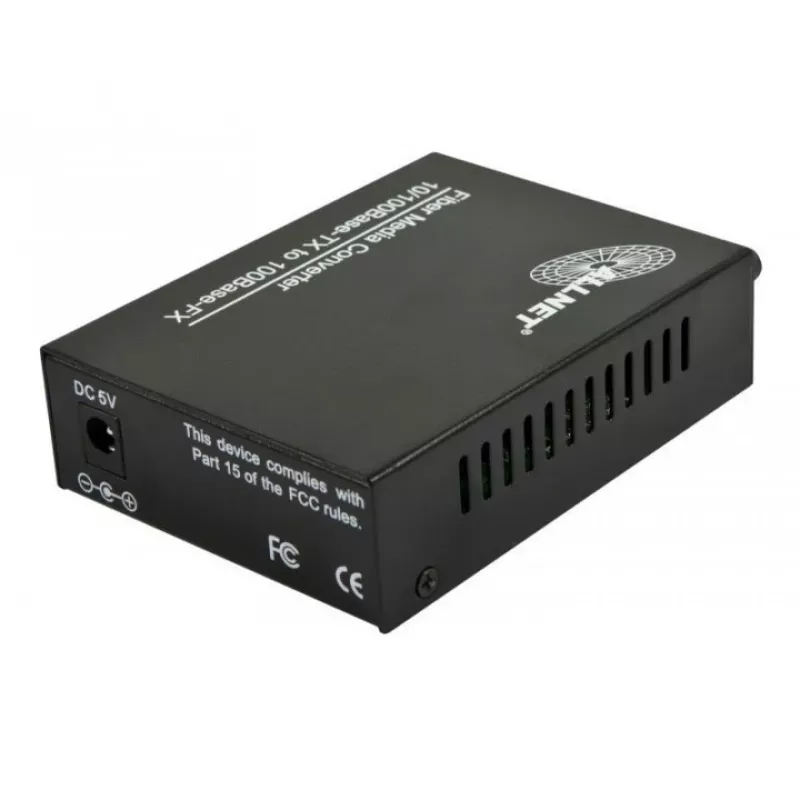

Võrgumeediumi muundur ALLNET ALL-MC107-ST-MM

ALLNET ALL-MC107-ST-MM on kompaktne mitmerežiimiline võrgumeediumi muundur, mis on loodud ühe RJ-45 Fast Ethernet pordi ühendamiseks SC-kiudoptilise lingiga. Toetades IEEE 802.3 standardeid ja andmekiirusi 10/100 Mbit/s maksimaalse läbilaskevõimega 100 Mbit/s, pikendab see muundur võrgusegmente kuni 1000 m mitmerežiimilise kiu kaudu. Seade on musta korpusega, varustatud LED-indikaatoritega lingi, toite ja kiiruse jaoks ning selle energiatarve on 2,5 W CE-sertifikaadiga.

Eelised

Muundur pakub lihtsat ja usaldusväärset viisi vase ja mitmerežiimilise kiu ühendamiseks ilma konfigureerimiseta. Selle kompaktne vorm ja madal 2,5 W energiatarve muudavad selle sobivaks riiulile, seinale või lauale paigaldamiseks, kus ruum ja toide on piiratud. Nähtavad LED-id lingi, toite ja kiiruse jaoks võimaldavad kiiret oleku kontrolli ja põhilist tõrkeotsingut. Toetades standardseid Fast Ethernet kiirusi, säilitab seade ühilduvuse olemasoleva 10/100 Mbit/s võrguseadmetega.

Sobib

• Ethernet võrkude laiendamiseks mitmerežiimilise kiu kaudu kuni 1000 m
• Ühe 10/100 Mbit/s seadme ühendamiseks kiudoptilise selgrooga
• Paigaldusteks, mis nõuavad kompaktset ja väikese energiatarbega meediumimuundurit
• Keskkondades, kus eelistatakse lihtsat plug-and-play tööd ja põhilisi oleku LED-e

Peamised tehnilised andmed

• Maksimaalne andmeedastuskiirus: 100 Mbit/s
• Ethernet LAN pordid (RJ-45): 1
• Kiudoptiliste portide arv: 1
• Toetatud Ethernet andmekiirused: 10, 100 Mbit/s
• Ethernet liidese tüüp: Fast Ethernet
• Kiudoptilise pistiku tüüp: SC (mitmerežiimiline)
• Maksimaalne edastuskaugus mitmerežiimilisel kiu: 1000 m
• Toote värv: Must
• Energiatarve: 2,5 W
• Kaal: 0,23 kg

Kuidas kasutada

Toite ALLNET ALL-MC107-ST-MM sobiva adapteri või toiteallikaga, seejärel ühendage Ethernet seade RJ-45 pordi ja mitmerežiimiline kiudoptiline kaabel SC-pistikuga. LED-id näitavad toite ja lingi olekut; kui lingi ja kiiruse LED-id näitavad ühenduvust, on normaalne töö saavutatud. Tarkvara konfigureerimine pole standardse meediumimuundamise jaoks vajalik; seade töötab plug-and-play lingina vase ja kiu segmentide vahel. Kiu pikkuste puhul, mis lähenevad maksimaalsele kaugusele, kontrollige kaabli tüüpi ja kvaliteeti signaali terviklikkuse säilitamiseks.

Soovitused

Paigaldage muundur ventileeritavasse kohta, eemal soojusallikatest ja liigsest niiskusest. Kasutage sertifitseeritud mitmerežiimilist kiudoptilist kaablit ja puhastage SC-pistikud enne sisestamist, et vähendada sumbumist. Veenduge, et ühendatud võrguseadmed vastavad seadme 10/100 Mbit/s võimalustele, et vältida mittevastavusi. Püsipaigaldiste puhul kinnitage kaablid, et vältida pinget SC-pistikul, ja kontrollige perioodiliselt LED-olekut, et tuvastada lingiprobleeme varakult.
