Võrgukomplekt Digitus DN-49101-SET 6U 315 x 300 mm

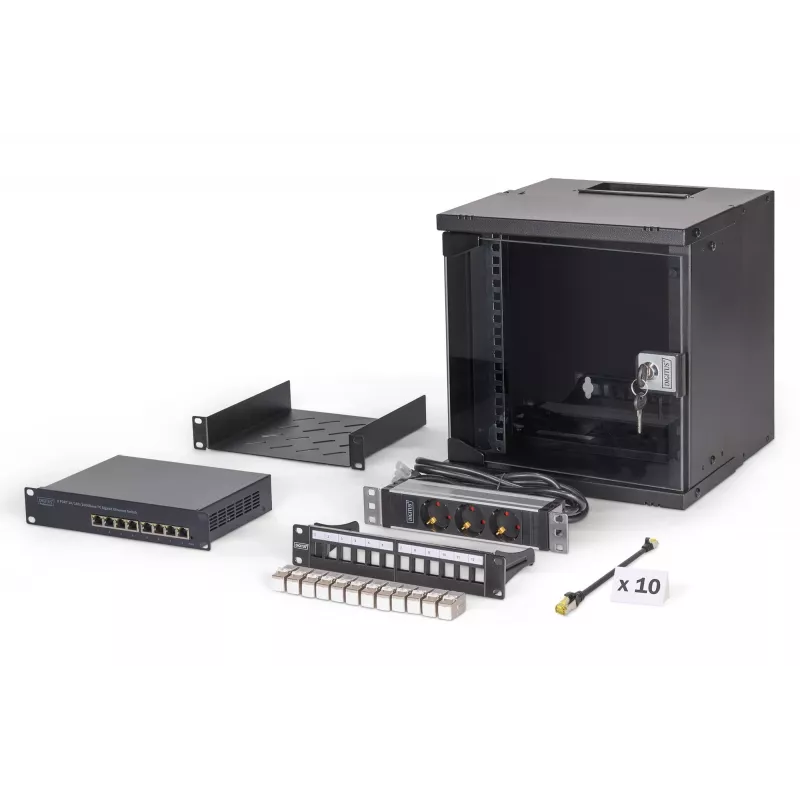

Täielik komplekt kompaktse 254 mm (10") võrgu ehitamiseks, sealhulgas kokkupanemata seinale paigaldatav SOHO PRO kapp (6U, 325 x 315 x 300 mm) ja sobivad tarvikud. Digitus DN-49101-SET sisaldab kõiki väikese ruumisäästliku püstikpaigaldise jaoks vajalikke komponente: riiul, pistikupesaliist, 8-pordine Gigabit Etherneti lüliti, 12-pordine modulaarne patch-paneel, kaksteist varjestatud Cat 6A võtmepesa moodulit ja kümme 0,25 m Cat 6A patch-kaablit. Komponendid tarnitakse kokkupanemata, et võimaldada kõigi 10" osade paindlikku paigutust, ja need on pakitud kompaktsesse pappkarpi mugavaks transpordiks ja ladustamiseks.

Eelised

Komplekt pakub terviklikku ruumisäästlikku IT-kaabelduslahendust, mis sobib kitsastesse paigalduskohtadesse nagu kodud, väikebürood või alljaotuskilbid. Kokkupanemata tarne võimaldab maksimaalset disainivabadust 10" komponentide paigutamisel. Kaasasolevad komponendid on ühilduvuse tagamiseks omavahel sobitatud (kapp, riiul, lüliti, patch-paneel, võtmepesa moodulid ja patch-kaablid), võimaldades kiiret seadistust ja kohest võrgu tööd. Võtmepesa moodulid on varjestatud Cat 6A (sobivad 10GBase-T ja PoE variantide jaoks) ja lühikesed patch-kaablid lihtsustavad korrektset sisemist kaabeldust.

Sobib

• Koduvõrkude ja nutikodu seadmete jaoks
• Väikebüroo või SOHO püstikpaigaldiste jaoks
• Alljaotuskilbid ja piiratud ruumiga asukohad
• Lülitite, ruuterite ja patch-paneelide kaabeldus 10" formaadis

Peamised tehnilised andmed

• Kapp: SOHO PRO seinale paigaldatav, 6U, kokkupanemata; kokkupandud välismõõdud (K x L x S): 325 x 315 x 300 mm
• Püstiku maht: 6U; raami tüüp: suletud; materjal: teras; värv: must; IP-reiting: IP20; kandevõime: 60 kg
• Riiul: 1U (DN-10-TRAY-2-B)
• Pistikupesaliist: 1U, 4 maandatud pistikupesa, 250 VAC 50/60 Hz, 16 A, 4000 W; toitekaabel H05VV-F 3G 1,5 mm², 2 m
• Lüliti: Gigabit Ethernet, 8-pordine; vastab standarditele IEEE 802.3/802.3u/802.3ab/802.3x
• Patch-paneel: modulaarne, 12-pordine (DN-91420)
• Võtmepesa moodulid: 12 × Cat 6A, varjestatud, 500 MHz, 10GBase-T, PoE/PoE+/4PPoE võimekus (IEEE 802.3af/at/bt), GHMT sertifitseeritud (DN-93615)
• Patch-kaablid: 10 × Cat 6A S/FTP, vask, LSZH, AWG 26/7, pikkus 0,25 m, värv must
• Toote mõõtmed (imperiaal): 10"
• Kaal (korpuse komplekt): 7,52 kg; EAN: 4016032499466; MPN: DN-49101-SET

Kasutamine

Pange SOHO PRO kapp kokku vastavalt kaasasolevatele samm-sammulistele juhistele ja kinnitage see sobivale seinapinnale, mis talub kapi kaalu ja 60 kg püstiku koormust. Paigaldage 1U riiul ja pistikupesaliist kapi sisse, kinnitage patch-paneel esiosas ja paigaldage Gigabit lüliti riiulile või ühilduvatele püstikusiinidele. Lõpetage patch-paneel kaasasolevate Cat 6A võtmepesa moodulitega ja ühendage seadmed lühikeste Cat 6A patch-kaablite abil sisemisteks ühendusteks. Tagage paigaldamise ajal pistikupesaliistu ja varjestatud võtmepesa moodulite nõuetekohane maandus.

Soovitused

Stabiilseks tööks paigaldage kapp tugevale seinale, hoidke aktiivsete seadmete ümber ventilatsiooniruum ja kasutage varjestatud Cat 6A võtmepesa mooduleid ning korralikult maandatud pistikupesaliistu, et säilitada signaali terviklikkus ja PoE jõudlus.
