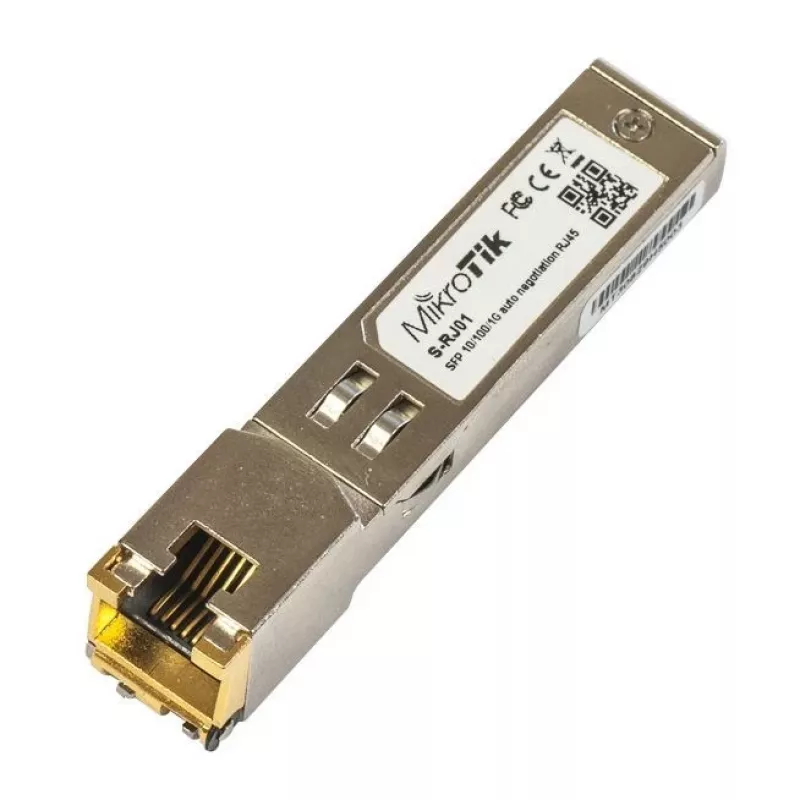

Võrgukommutaatori moodul MikroTik S-RJ01 — 1× Gigabit Ethernet (RJ-45), 1000 Mbit/s, 1,25 Gbit/s andmeedastuskiirus, 0,1 km ülekanne

S-RJ01 on RJ45 SFP 10/100/1000M vaskmoodul, mis on loodud ühilduma enamiku Gigabit SFP-portidega kommutaatorites, ruuterites ja muudes võrguseadmetes. Moodul on kompaktse, kuumsisendatava SFP-vorminguga, standardse RJ-45-pistikuga ning toetab kuni 1,25 Gb/s kahesuunalisi ühendusi vaskkaabli kaudu lähimaa-Ethernet-ühenduste jaoks.

Eelised

S-RJ01 pakub lihtsat võimalust lisada vase-Ethernet-ühenduvust SFP-pesadega seadmetele ilma riistvara muutmata. See toetab standardset 3,3 V ühetoiteallikat, vastab IEEE 802.3 ja SFP MSA spetsifikatsioonidele ning võimaldab juurdepääsu füüsilise kihi integraallülitusele läbi 2-juhtmelise jadasiini. Moodul on RoHS-ühilduv ja mõeldud laiendatud ümbrise temperatuurivahemikule, tagades usaldusväärse töö erinevates keskkondades.

Peamised spetsifikatsioonid

• Andmeedastuskiirus: kuni 1,25 Gb/s kahesuunaline
• Edastusmeedium: varjestamata keerupaarkaabel (UTP), kuni 100 m
• Pistik: RJ-45
• Standardid: IEEE Std 802.3TM-2002, SFP MSA ühilduv
• Toiteplokk: +3,3 V ühetoiteline
• Temperatuurivahemik (ümbrise): 0°C kuni +85°C
• Vorming: kuumsisendatav SFP-jälg
• Haldus: juurdepääs PHY-le läbi 2-juhtmelise jadasiini
• Keskkonnaalane: RoHS-ühilduv

Kasutusjuhend

Sisestage S-RJ01 moodul ühilduvasse SFP-porti võrguseadmes, kuni see kindlalt kohale asetub; see on kuumsisendatav, nii et enamiku seadmete puhul pole väljalülitamine vajalik. Ühendage RJ-45 UTP-kaabel mooduliga ja veenduge, et lingi LED-tuled või seadme diagnostika näitavad aktiivset ühendust. Seadistage seadme port vastavalt vajadusele kiiruse ja duplekssätte jaoks; moodul läbiräägib kuni Gigabit-kiirusteni vase kaudu. Halduseks pääsete füüsilise kihi integraallülitusele juurde kahejuhtmelise jadaliidese kaudu, kui host seda toetab.

Soovitused

Kasutage 5e-kategooria või paremat UTP-kaablit usaldusväärseks Gigabit-tööks kuni 100 m kaugusel, kontrollige ühilduvust oma seadme SFP-pordiga ning järgige ettenähtud töötemperatuuri vahemikku (0°C kuni +85°C), et tagada stabiilne jõudlus.
