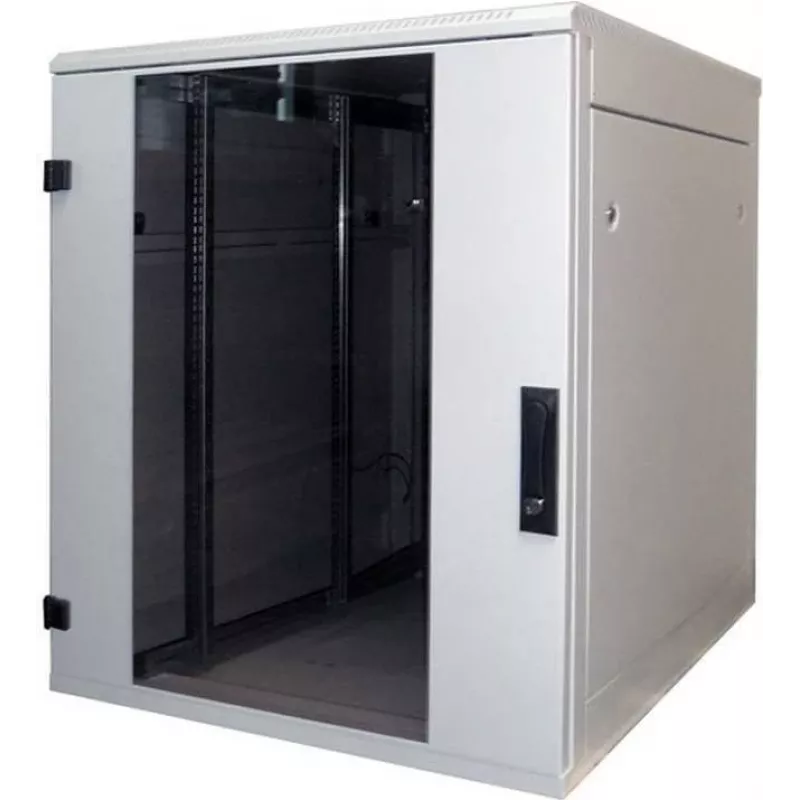

Võrgukapp Triton RMA RMA-18-A86-CAX-N1 18U 48,3 cm (19-tolline) raami paigaldatav serverikapp

Keevitatud põrandal seisev jaotuskapp eemaldatavate külg- ja tagapaneelidega, IP20, kandevõime 800 kg Uue põlvkonna N1 RMA vabalt seisvate jaotuskastide seeria kasutab raamikonstruktsioonis uuenduslikke elemente, mis võimaldavad kõigi suuruste puhul suuremat kandevõimet 800 kg, säilitades samal ajal konstruktsiooni tugevuse. Konstruktsiooni kõrge stabiilsus RMA-l on töökindel keevitatud konstruktsioon. Töötluse kõrge kvaliteet ja uusimad tehnoloogiad tagavad kapi suurepärase välimuse. Kahepoolne uks on varustatud pistikhindadega. Paindlik ukse avanemine Hingesüsteem võimaldab ust avada peaaegu 180°. Uksed on kergesti eemaldatavad ja uksehinge saab vahetada. Triton kanghoovad Toodame ise oma pöördhoovad vabalt seisvatele jaotuskappidele. Plastmooduli asendamisega (ei kuulu tarvikukomplekti) saab kasutada ka poolsilindrilist lukusilindrit (valikuline tarvik). Patent: PUV 2013-27443 Reguleeritavad vertikaalsed lukustussiinid Vertikaalsed 19" raamsiinid on kapi sügavuses lõpmatult reguleeritavad. See hõlbustab komponentide paigaldamist ja kaablihaldust. Eemaldatavad külg- ja tagapaneelid RMA-l on keevitatud raam ja eemaldatavad külgpaneelid. Nagu tagapaneel, kinnitatakse need standardvarustuses samade võtmetega lukkudega raami külge. Spetsiaalsed uksed ventilatsiooniseadmetele Seda tüüpi jaotuskappidele saab tellida spetsiaalse tugeva plekkukse RAx-CH-X0x-X3 ventilatsiooniseadmete paigaldamiseks. Lisateavet leiate jaotisest Aktiivne ventilatsioon. Läbimurdepaneelid Jaotuskapi tagumises osas asuvad kaablisisendid on varustatud läbimurdekatteplaatidega. Neid saab tolmutihendada harjariba abil. Plastraam kaitseb kaableid kahjustuste eest (mõlemad kuuluvad tarvikukomplekti). Ventilatsiooniseadme avaus Suur avaus koos läbimurdepaneeliga võimaldab Triton ventilaatorpaneeli paigaldada ja eemaldada väljastpoolt, ilma kruvisid kasutamata. Rattad, tasandusjalad, alusraam Jaotuskappi saab paigaldada tasandusjalgadele (osa tarvikukomplektist), kasutades vajadusel valikulist varustust alusraami, rataste või tugiraamiga tugevdusrataste jaoks. Tagapaneel Eemaldatavad külg- ja tagapaneelid on standardvarustuses samade võtmetega lukkudega nagu esiuks. Ventilatsiooniavad raamis RMA jaotuskappidel on raamis ventilatsiooniavad jahutusõhu juurdevooluks paigaldatud komponentidele. Jahutust saab toetada ventilatsiooniseadme paigaldamisega. Maandamine Kõik eemaldatavad osad on omavahel ühendatud ja maandatud vastavalt asjakohastele standardinõuetele. Flex-raam (kehtib 800 mm laiuste jaotuskappide puhul) Süsteem võimaldab paigaldada reguleeritavad vertikaalsed kinnitusrööpad 19", 21" ja 23" vahega, sõltuvalt kasutatavast tehnoloogiast. Keskmine vertikaalsete kinnitusrööbaste paar Jaotuskappide puhul, mille sügavus on üle 800 mm, tarnime standardvarustuses kolmanda paari vertikaalseid kinnitusrööpaid, mis tänu oma avatud profiilile ei sega sügavamate komponentide paigaldamist. Lühemaid komponente saab kinnitada keskmiste vertikaalrööbaste külge, kasutades erinevaid tugesid (valikulised tarvikud). Pöördraam 800 mm laiuseid RMA ja RZA jaotuskappe saab varustada pöördraamiga, mille kandevõime on 150 kg. Maksimaalne paigaldussügavus 19" tarvikute jaoks on 330 mm. 19" põrandal seisev jaotuskapp IP20 kaitseastmega Jaotuskapp sisaldab 4 (sügavamatel kui 800 mm jaotuskappidel 6) reguleeritavat vertikaalset riivistussiini komponentide paigaldamiseks. Jaotuskapi konstruktsioon: keevitatud teraskonstruktsioon eemaldatavate seintega, ühe- või kahepoolse uksega tugevas plekis, perforeeritud (80 % ja 86 % õhu läbipääs) või klaasukse versioonid 4 mm paksuse turvaklaasiga. Neid saab paigaldada jaotuskapi ette või taha. Üksikute uste maksimaalne lubatud koormus on 20 kg. Minimaalne pinnakatte paksus on 65 µm. Need kapid on mõeldud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Jaotusraam ja kõik eemaldatavad osad (külg- ja tagapaneelid, uksed, ...) on ühendatud maanduskaablitega, mis peavad olema korralikult kinnitatud ja ühendatud kogu kapi kasutusaja jooksul. Jaotuskapi põhjas on M8 kruvi peamise maanduspunktina. Kaablisisendid läbimurdekatetega asuvad üleval ja all. Soovitatav maksimaalne staatiline koormus jaotuskapile on 800 kg tasandusjalgade või alusraami kasutamisel. Materjal: 4 mm karastatud turvaklaas, sügavtõmmatud terasplekk, plastosad, kinnitusmaterjal.

• Sügavus: 600mm
• Soovitatav maksimaalne koormus: 800kg
• Tollitariifi number: 8538100090
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värvus: Hall (RAL7035)
• Demonteeritav: Ei
• Kõrgus (väljas): 900mm
• Pakendi kõrgus: 0.900m
• Pakendi maht: 0.4320m³
• Esiuks: Klaasuks vasakpoolse hingega
• Esiukse lukustus: Ühepunktiline lukustus, turvalukk
• Parem külgpaneel: Tugev plekk, kahe turvalukuga
• Vasak külgpaneel: Tugev plekk, kahe turvalukuga
• Tagapaneel/-uks: Tugev plekk tagapaneel, kahe turvalukuga
• Tagaukse lukustus: Turvalukk tagapaneelile
• Ukse laius: 697mm
• Tootja nr.: RMA-18-A86-CAX-N1
• EAN vöötkood: 8595105192610
• Pakendi pikkus: 0.600m
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Toote märkus: Kapi kõrgus on määratud ilma tarvikukomplektis kaasasolevate tasandusjalgadeta. Kui need jalad on paigaldatud, suureneb kapi paigaldusmõõt 24 kuni 35 mm võrra.
• Vertikaalsete siinide maksimaalne vahekaugus: 484mm
• Päritolumaa: Tšehhi Vabariik
• Pakkumises: Ei
• Tugevalt alandatud: Ei
• Kaal: 61.130kg
• Pakendi laius: 0.800m
• Bränd: Tritón
• Kõrgusühik: 18U
• Kaitseaste: IP20
• Laius: 800mm
• Ukse kõrgus: 814mm

Kasutusjuhend

Asetage kapp tasasele pinnale ja tagage piisav ruum esi- ja tagapoolseks juurdepääsuks. Paigaldage 19" raami seadmed vertikaalsete kinnitusrööbaste ja sobivate raami kruvide või puurimutrite abil; reguleerige rööpa sügavust, kui kapp sisaldab reguleeritavaid rööpaid, et need vastaksid seadme sügavusele 48,3 cm kasutatavas ruumis. Juhtige toite- ja võrgukaablid olemasolevate kaablisisendite kaudu, kinnitage juhtmestik sidemete või kaablihalduse tarvikutega ning kontrollige õhuvoolu ja ruumi paigaldatud seadmete ümber. Ohutuse tagamiseks ühendage maandus vastavalt kohalikele eeskirjadele ja järgige tootja juhiseid raskete seadmete puhul, kasutades vajadusel täiendavat tuge.

Soovitused

Usaldusväärseks tööks paigaldage seadmed alustades altpoolt parema kaalujaotuse saavutamiseks, säilitage selged õhuvooluteed ja kinnitage rasked seadmed sobiva kinnitusriistvaraga. Kasutage kaablihaldustarvikuid, et vältida pinget portidel ja hoida õhuvool takistusteta. Kui on vaja täiendavat jahutust või toitejaotust, valige ühilduvad 19" toitejaotusseadme või ventilaatorimoodulid, mis sobivad 18U kapi sügavusega.
