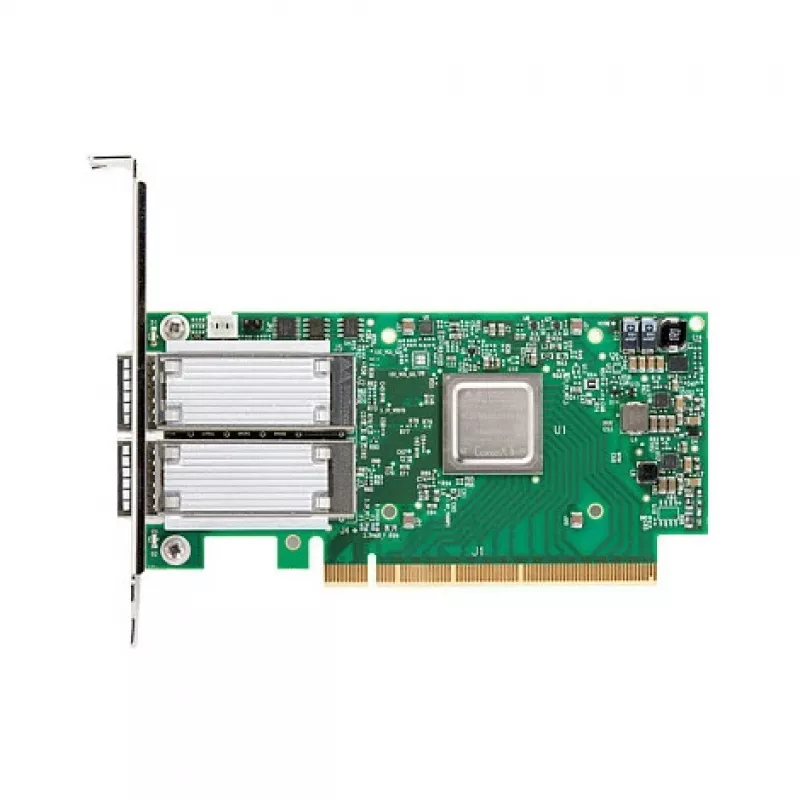

Võrgukaart Mellanox Technologies MCX556A-ECAT

Mellanox Technologies MCX556A-ECAT on sisemine võrguadapter, mis on loodud suure jõudlusega andmetöötluse, andmekeskuste, pilve- ja salvestuskeskkondade jaoks. See ConnectX-5-põhine kaart pakub kahte 100 Gb/s porti koos InfiniBand ja Ethernet toega, madalat latentsust (alla 600 ns) ja suurt sõnumiedastusvõimet. See sisaldab PCIe hostiühendust ja täiustatud ülelaadimisi, nagu NVMe over Fabrics ja PCIe lüliti ülelaadimine, et parandada läbilaskevõimet ja vähendada protsessori koormust.

Eelised

MCX556A-ECAT pakub kahesuunalist 100Gb/s ühenduvust madala latentsuse ja väga suure sõnumiedastuskiirusega, võimaldades nõudlikke HPC-, analüütika- ja pilvetöökoormusi. See toetab MPI ülelaadimisi (sealhulgas sildistamise vastavust ja AlltoAll optimeerimisi), täiustatud dünaamilist marsruutimist ja võrgusiseseid andmetöötlusvõimalusi andmetee algoritmide kiirendamiseks. ASAP2 kiirendatud lülitus ja paketitöötlus vähendavad virtuaalse lüliti protsessori koormust, parandades samal ajal andmeedastuse tõhusust. Alternatiivne Socket Direct konfiguratsioon võimaldab kasutada servereid, millel puudub täispikk x16 PCIe pesa, jagades 16-realise siini kaheks x8 ühenduseks, mis võimaldab kahe pesaga otse protsessorile juurdepääsu.

Sobib

• Suure jõudlusega andmetöötluse (HPC) klastrid ja MPI-põhised rakendused
• Pilve- ja NFV-platvormid, mis nõuavad RDMA/RoCE kiirendust
• Andmeanalüüsi ja suure läbilaskevõimega salvestussüsteemid, sealhulgas NVMe-oF
• Web 2.0 ja suuremahulised andmekeskuste võrgukeskkonnad

Peamised spetsifikatsioonid

• Mudel: Mellanox MCX556A-ECAT (ConnectX-5)
• Pordid: 2 × 100 Gb/s (InfiniBand ja Ethernet)
• Latentsus: alla 600 nanosekundi (tavaline)
• Hosti liides: PCI Express (16 rada, jagatav kaheks x8 Socket Direct jaoks)
• Ülelaadimised: NVMe over Fabrics, PCIe lüliti ülelaadimine, MPI ülelaadimised, ASAP2 kiirendatud lülitus/paketitöötlus
• Kasutusjuhud: RDMA, RoCE, võrgusisene andmetöötlus, virtuaalse lüliti ülelaadimine

Kasutamine

Paigaldage MCX556A-ECAT hostiserveri ühilduvasse PCIe pessa, järgides serveri ja kaardi tootja juhiseid. Socket Direct variandi kasutamisel ühendage abi-PCIe ühenduskaart ja spetsiaalne juhtmestik vastavalt juhistele, et tagada kaks x8 ühendust. Konfigureerige sobivad draiverid ja püsivara Mellanoxilt, lubage vajadusel RDMA/RoCE või InfiniBand stack, ning häälestage hostivõrgu seaded ja MPI või salvestustarkvara, et kasutada saadaolevaid ülelaadimisi (MPI ülelaadimised, NVMe-oF, ASAP2). Pärast paigaldamist kontrollige linki, püsivara versioone ja võrgukanga seadeid.

Soovitused

Parimate tulemuste saavutamiseks HPC ja latentsustundlike töökoormuste korral kasutage ajakohaseid Mellanoxi draivereid ja püsivara, lubage tarkvarastakkides asjakohased ülelaadimised (RDMA/RoCE, MPI ülelaadimised), ning kontrollige 100Gb/s linkide kaabeldust ja lüliti ühilduvust. Kahe pesaga serverites kaaluge Socket Direct konfiguratsiooni, et pakkuda igale protsessorile spetsiaalset x8 rada adapterini.
