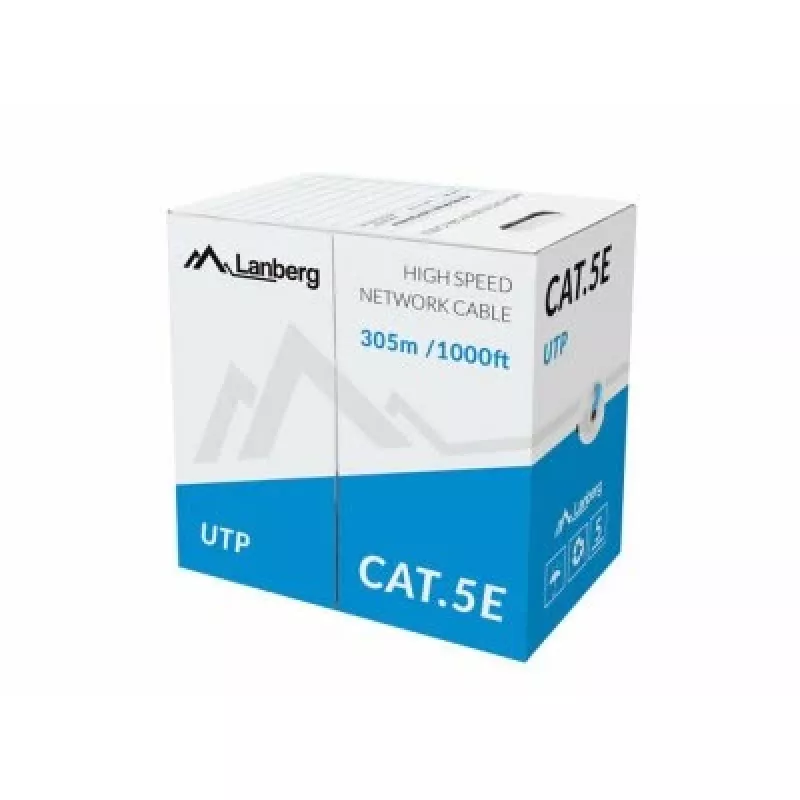

Võrgukaabel Lanberg LCU5-10CC-0305-B U/UTP 305 m sinine

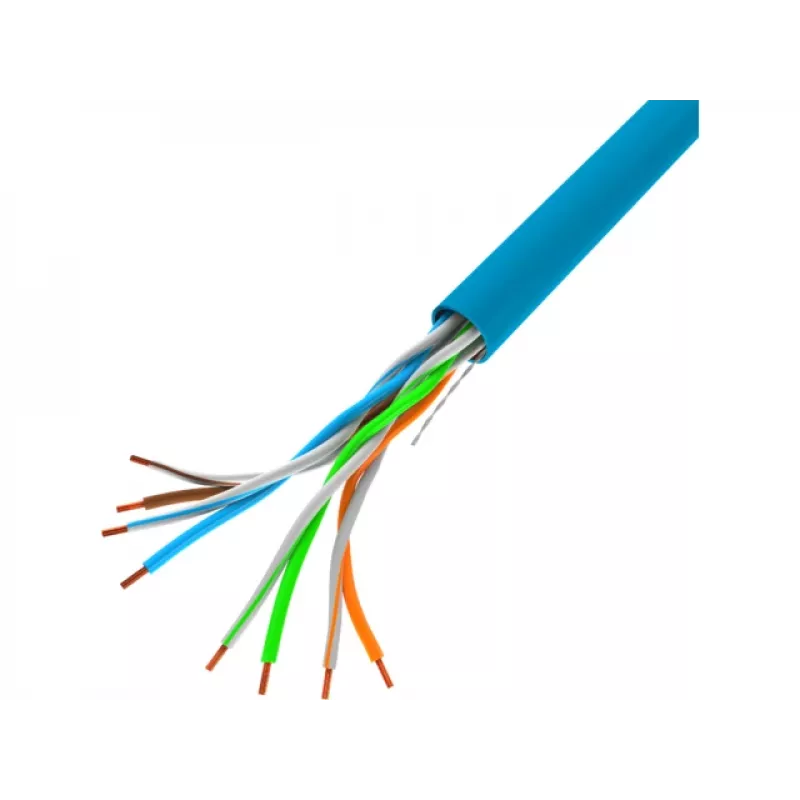

Lanberg LCU5-10CC-0305-B on 305 m U/UTP LAN-kaabel sinise väliskestaga ja trükitud pikkusmärgistusega iga meetri järel. Kaabel kasutab CCA (vaskkattega alumiinium) juhte, AWG 24 ühetraadilist konstruktsiooni (4 paari), HDPE paaride isolatsiooni ja PVC väliskesta. See on mõeldud andmeedastuseks kuni 100 MHz ja pakendatud pappkarpi mõõtmetega 36 x 23 x 36 cm.

Eelised

See U/UTP kaabel pakub pikka 305 m rulli, mis sobib pikemateks paigaldusteks, hõlpsamaks paigaldamiseks on mantlile trükitud nähtav meetriloendur. AWG 24 ühetraadiline juht ja PVC välisisolatsioon pakuvad lihtsat käsitsemist ja paigaldamist lühimaa võrgusegmentides. Sinine RAL5012 mantel võimaldab kaabliteede hõlpsat visuaalset tuvastamist.

Sobib

• Horisontaalsed ja vertikaalsed lühimaa võrgukaablid (struktureeritud kaabeldus kuni 100–120 m)
• Kontori- ja kodu-Ethernet ühendused kuni 100 MHz
• Jaotuspaneelid, lülitid ja seinapistikud, kus paljas kaabel otsastatakse kohapeal

Peamised spetsifikatsioonid

• Tüüp: U/UTP (varjestamata)
• Pikkus: 305 m
• Juht: CCA (vaskkattega alumiinium), AWG 24, ühetraadiline
• Paarid: 4 (4*2*0,5 mm)
• HDPE juhi isolatsioon: 0,93 mm
• Välise PVC isolatsiooni paksus: 5,0 mm
• Trükitud pikkusloendur: iga meeter
• Töösagedus: kuni 100 MHz
• Lainetakistus: <100 Ω (±15)
• Paari ja maa vaheline mahtuvus: <330 pF / 100 m
• Juhi takistus (max): 60–90 Ω / 305 m
• Isolatsioonitakistus (min): 5000 MΩ·km
• Töökaugus: 100–120 m
• Töötemperatuur: -20 kuni 70 °C
• Transpordi- ja ladustamistemperatuur: 0 kuni 60 °C
• Värvus: Sinine (RAL5012)

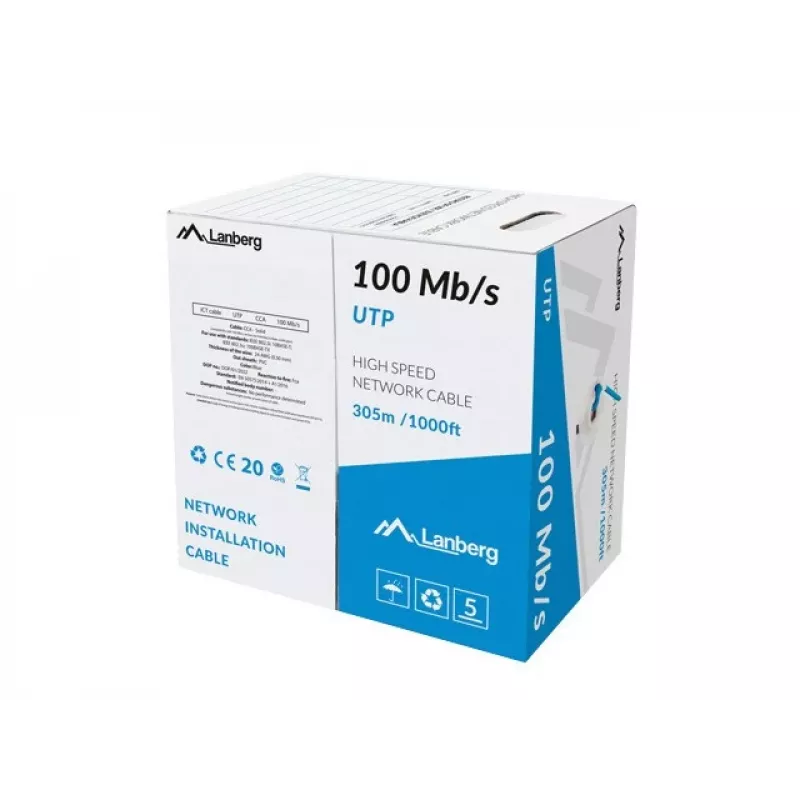

• Pakend: pappkarp (36 x 23 x 36 cm)

Kasutamine

Paigaldage U/UTP kaabel võrguseadmest otsastuspunktini järgides standardseid kaabelduspraktikaid. Eemaldage välimine PVC mantel ja eraldage paarid HDPE isolatsiooni kahjustamata. Otsastage juhid sobivatele pistikupesadele, jaotuspaneelidele või konnektoritele vastavalt nõutavale ühendusskeemile (nt T568A/B). Jälgige trükitud meetrimärgistusi, et mõõta kaablilõike ja lõigata vajalik pikkus. Usaldusväärse jõudluse tagamiseks hoidke üksikud lõigud määratud töökauguse piires ning vältige ülemäärast painutamist või muljumist.

Soovitused

Mõeldud lühimaa struktureeritud kaabelduseks kuni 100–120 m. Fluke sertifitseerimine pole kinnitatud; kontrollige ühilduvust oma paigaldus- ja testimisseadmetega, kui projektistandardid seda nõuavad.
