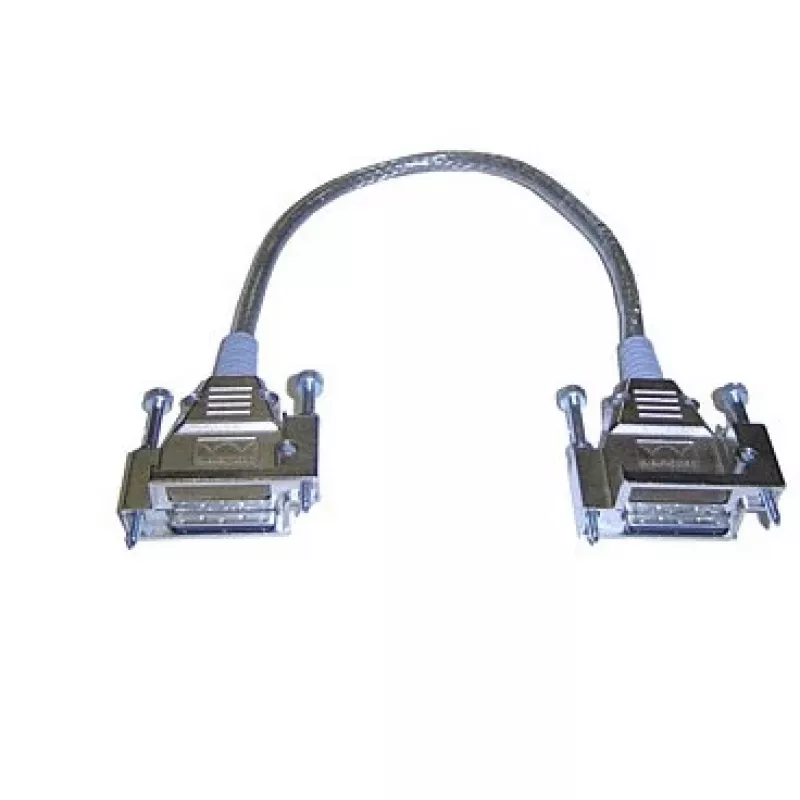

Võrgukaabel Cisco 3750X Stack InfiniBand/kiudoptiline kaabel 0,3 m Must

Cisco 3750X Stack toite-/andmekaabel (0,3 m, must) on lühike, painduv kaabel, mis kannab toidet ja andmesignaali, et pakkuda sidekanalit StackPower-konfiguratsioonis lülitite vahel. See ühildub Cisco Catalyst 3750-X ja 3560-X seeria lülitite ning välise toitelülitiga (XPS). Kaabli otsad on värviribadega, et näidata õiget ühendamist: StackPower-kaablid kasutavad rohelisi ja kollaseid ribasid, XPS-kaablid aga punaseid ja kollaseid (mõnel pistikul täiendava rohelise/sinise identifikaatoriga). Kaabel toetab virnastatud toiteühendusi koos andmesignaalidega, mis on vajalikud toite jagamise koordineerimiseks virnastatud lülitite vahel.

Eelised

Kaabel ühendab toite- ja signaalijuhtmed ühte paindlikku ümbrisesse, lihtsustades kaabli paigutamist riiulites ja vähendades eraldi toitejuhtmete arvu. Värvikoodidega otsad vähendavad valeühenduse riski Catalyst 3750-X/3560-X lülitite ja XPS-seadmete ühendamisel. Selle lühike 0,3 m pikkus sobib lähestikku asetsevate ühenduste jaoks riiulites või kõrvutiasetsevate seadmete vahel.

Sobib

• Cisco Catalyst 3750-X lülitite ühendamiseks StackPower-ahelasse
• Catalyst 3750-X või 3560-X lülitite ühendamiseks XPS-seadmega
• Lühikese vahemaa toite- ja signaaliühendusteks riiulisse paigaldatud lülitite juurutamisel

Peamised spetsifikatsioonid

• Pikkus: 0,3 m
• Värv: Must
• Ühilduvad mudelid: Cisco Catalyst 3750-X, 3560-X ja XPS (toite virnastamiseks)
• MPN: CAB-SPWR-30CM=
• EAN: 0882658330797

Kasutamine

Enne paigaldamist tuvastage kaabli tüüp ja värviribad igal pistikul. StackPoweri kasutamiseks ühendage sinise/rohelise identifikaatoriga pistik Catalyst 3750-X lülitisse ja kollase ribaga pistik kõrvalolevasse Catalyst 3750-X või XPS-i vastavalt vajadusele. XPS-spetsiifiliste kaablite puhul veenduge, et punase ribaga pistik ühendatakse XPS-iga. Suunake kaabel riiulis nii, et vältida järske painutusi, ja kinnitage see, et vältida pistikute pinget. Kontrollige füüsilist ühendust ja seejärel lülitage seadmed sisse, järgides Cisco virnastamis- ja toitejuhiseid.

Soovitused

Kasutage kaablit ainult ettenähtud StackPower/XPS-ühenduseks toetatud Catalyst 3750-X/3560-X lülitite ja XPS-seadmetega. Vältige liigset painutamist või pinget ning järgige Cisco dokumentatsiooni virnastamise ja toiteploki kombinatsioonide kohta, et tagada ohutu ja usaldusväärne töö.
