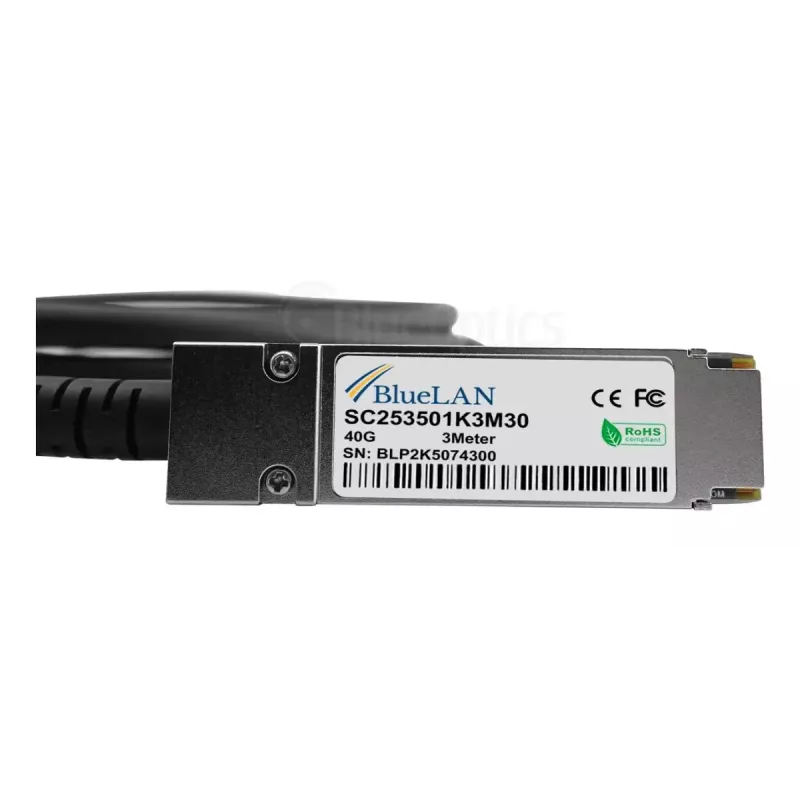

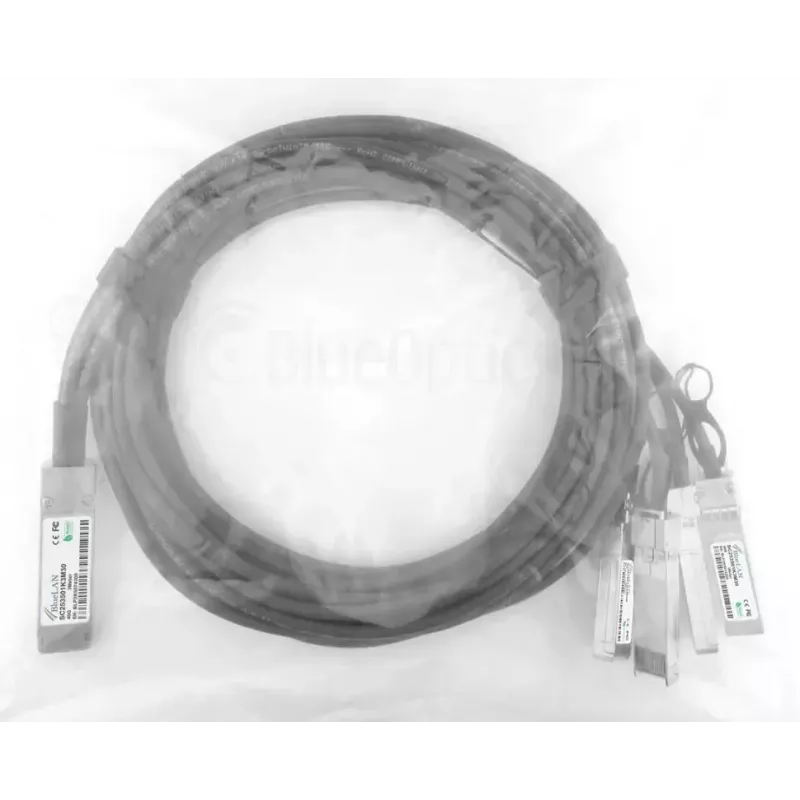

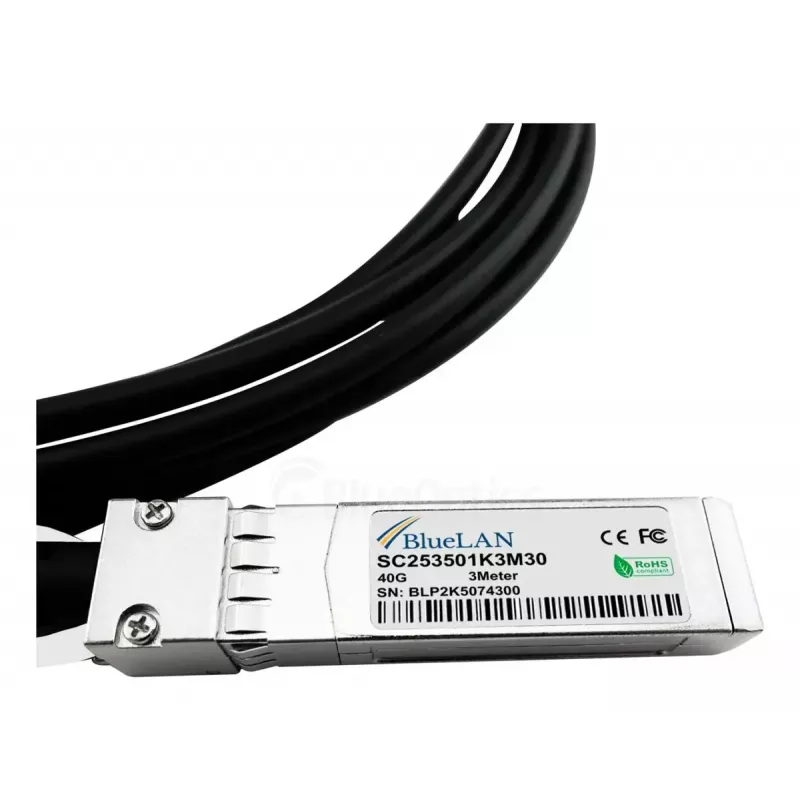

Võrgukaabel BlueOptics JG331A-BL QSFP 4 x SFP+ InfiniBand 5 m Must

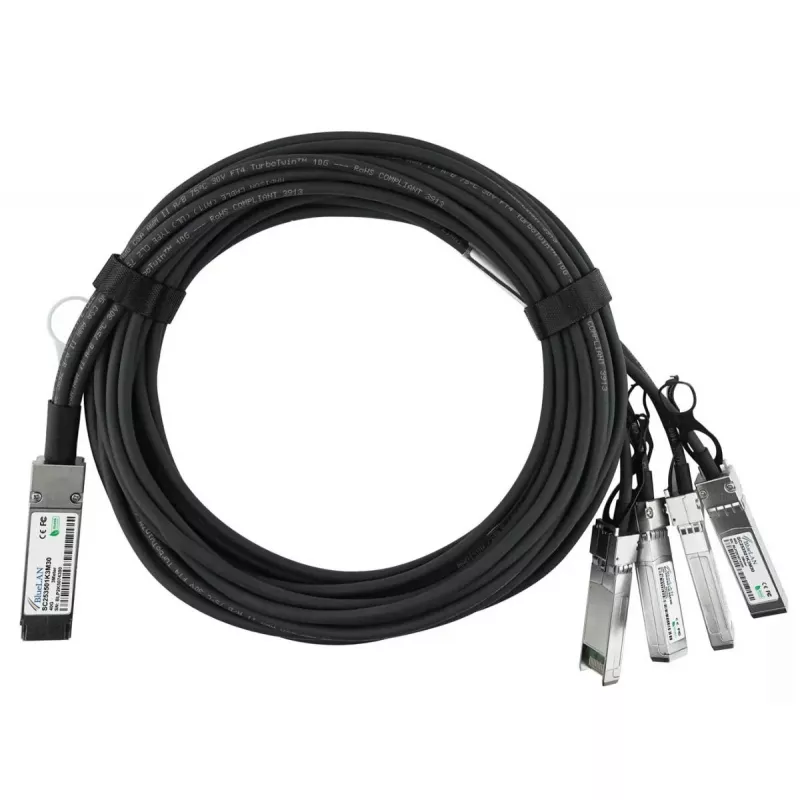

BlueOptics JG331A-BL on 5 m otseühendusega twinax-kaabel, mille ühes otsas on QSFP-pistik ja teises neli SFP+-pistikut, mõeldud isasest-isassesse ühendusteks. See toetab koondatud 40G-ühendusi, kasutades 40GBase-CR4 / 4x10GBASE-CR jaotustopoloogiat, ja on ette nähtud lühimaa elektrilisteks ühendusteks riiulite sees või külgnevate riiulite vahel. Kaabel on passiivne twinax-vaskkoost, millel on 26 AWG juhid ja must väliskest, sobiv tavalistesse andmekeskuse paigaldistesse.

Eelised

See BlueOptics passiivne DAC pakub madalat latentsust ja madalat energiatarvet võrreldes aktiivsete optiliste moodulitega. MSA-le vastavana järgib see tööstusharu poolt määratletud mehaanilisi ja elektrilisi liideseid QSFP–4xSFP+ jaotusühenduseks ning ühildub süsteemidega, mis toetavad samaväärseid HPE JG331A stiilis jaotuskaableid. Kaabli konstruktsioonis kasutatakse töökindlaid materjale, et tagada usaldusväärne signaali terviklikkus määratud 5 m pikkusel ja pikk kasutusiga, kui seda kasutatakse soovitatud tingimustes.

Sobib

• 40G kuni 4x10G jaotusühendusteks QSFP-portide ja mitme SFP+-pordi vahel
• Lühimaa ühendusteks serveririiulite sees või külgnevate riiulite vahel
• Kommutaator-koomutaator, kommutaator-ruuter või kommutaator-salvesti ühendusteks, mis toetavad 40GBase-CR4 / 4x10GBASE-CR
• InfiniBand, Ethernet, FCoE või Fibre Channel rakendustes toetatud kiirustel kuni 5 m

Peamised spetsifikatsioonid

• Kaabli pikkus: 5 m
• Pistiku konfiguratsioon: QSFP kuni 4 × SFP+
• Kaabli tüüp: Passiivne twinax (otseühendusega vaskkaabel)
• Juhtme jämedus: 26 AWG
• Värvus: Must
• Tüüpiline kasutus: 40GBase-CR4 / 4×10GBASE-CR jaotus
• Kaal: 0,25 kg

Kasutamine

Enne paigaldamist veenduge, et mõlemad seadmed toetavad passiivseid QSFP–4xSFP+ jaotuskaableid ja kavandatud edastusprotokolli (nt Ethernet, InfiniBand, FCoE). Kui mõlemad seadmed on välja lülitatud või vastavalt seadme tootja soovitusele, sisestage QSFP-pistik QSFP-porti ja neli SFP+-pistikut vastavatesse SFP+-portidesse. Kinnitage pistikud, lükates need täielikult sisse, kuni kinnitusklambrid haakuvad. Pärast paigaldamist kontrollige ühenduse olekut ja kokkulepitud kiirusi host-seadme haldusliidesest.

Soovitused

Kasutage seda kaablit lühimaa suure ribalaiusega ühenduste jaoks, kus passiivne twinax on toetatud. Vältige järske painutusi, liigset tõmbejõudu ja paigaldamist tugevate EMI allikate lähedusse. Kontrollige oma riistvaras passiivsete DAC-de tootjapoolset ühilduvust, et tagada korrektne töö ja säilitada garantii- ning tugitingimused.
