Võrguanalüsaator Trendnet TC-NTP1

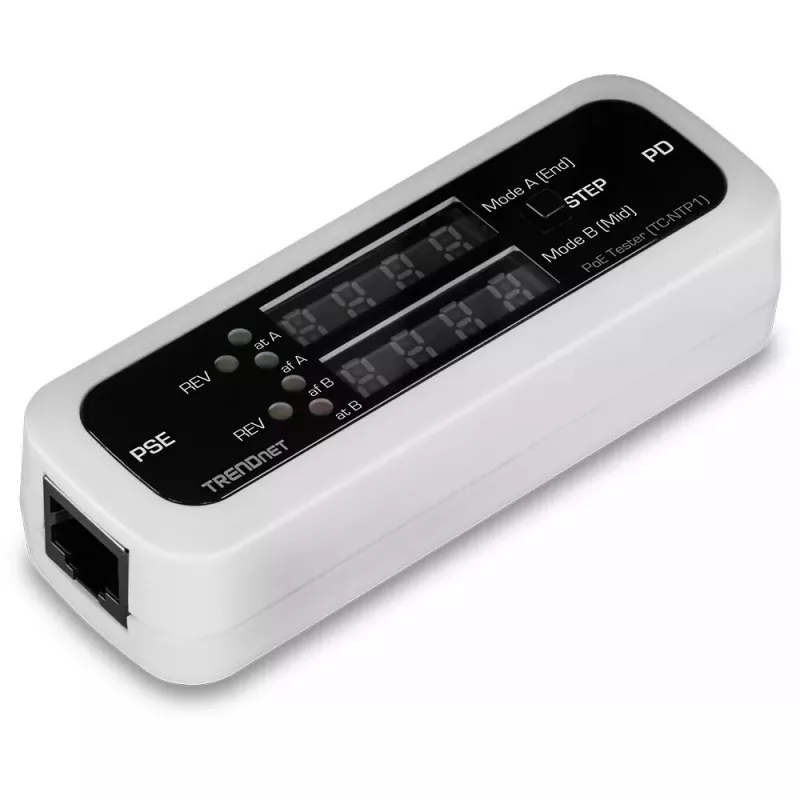

TRENDnet TC-NTP1 Inline PoE tester on kompaktne, patareivaba võrgutester, mis on mõeldud inline PoE diagnostikaks. See ühendatakse toiteallikaseadme (PSE) ja toidetava seadme (PD) vahele, kasutades kahte Gigabit porti, ning kuvab reaalajas mõõtmisi nagu pinge, voolutugevus ja võimsus. Tester toetab IEEE 802.3af/at/bt standardeid aktiivse PoE jaoks kuni 100 W ja tuvastab ka mittestandardseid passiivseid PoE seadmeid vahemikus 11–60 V. Selle väike suurus (umbes 100 mm x 36 mm x 26 mm) muudab selle mugavaks kaasaskandmiseks välitingimustes.

Eelised

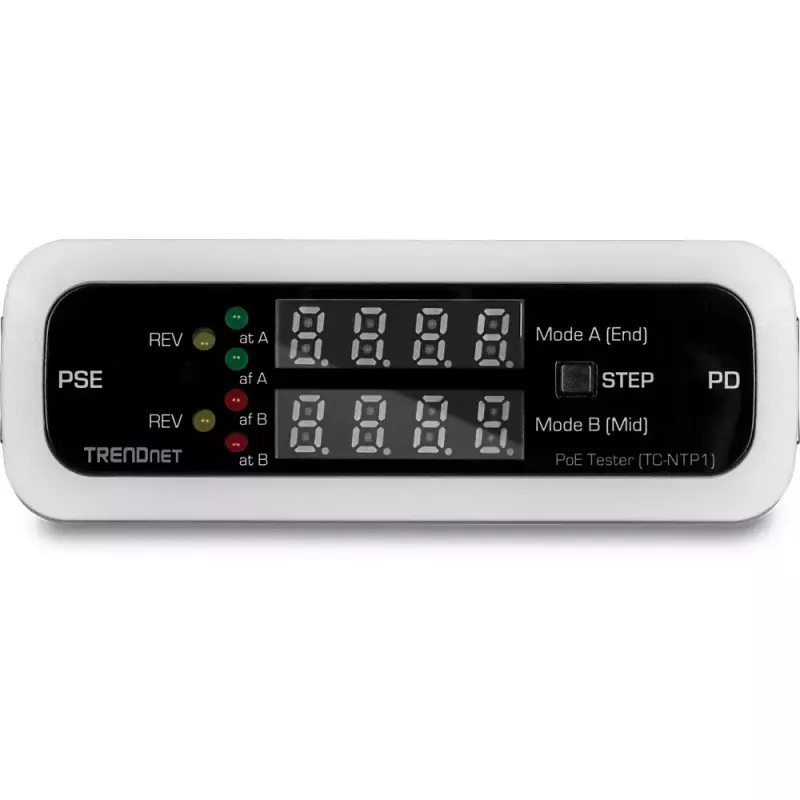

TC-NTP1 võimaldab PoE parameetrite kohest mõõtmist ilma patareide või lisavarustuseta, pakkudes esipaneelil 4-kohalist LED-ekraani ja LED-indikaatoreid, mis näitavad PoE tüüpi, allikat, polaarsust ja võimsust. See pakub kolme režiimi paindlikuks testimiseks — T-režiim PSE portide ja pingeväljundi hindamiseks, N-režiim passiivsete PoE seadmete jaoks ja I-režiim inline PD mõõtmisteks — ning sisaldab sammunuppu näitude tsükliliseks vahetamiseks või lukustamiseks ja lülitusnuppu režiimide muutmiseks.

Sobib (ülesanded / kasutusjuhud)

• Välitehnikud, kes kontrollivad PoE pinget ja toiteedastust IP-kaameratele, pääsupunktidele ja VoIP-telefonidele
• Võrguinsenerid, kes testivad PoE kommutaatoreid ja injektoreid, et määrata toetatud standardid ja väljund
• Passiivsete PoE installatsioonide ja mittestandardsete toiteallikate tõrkeotsing
• PD reaalajas pinge, voolu või võimsuse inline jälgimine paigaldamise või hoolduse ajal

Peamised tehnilised andmed

• Mudel: TRENDnet TC-NTP1

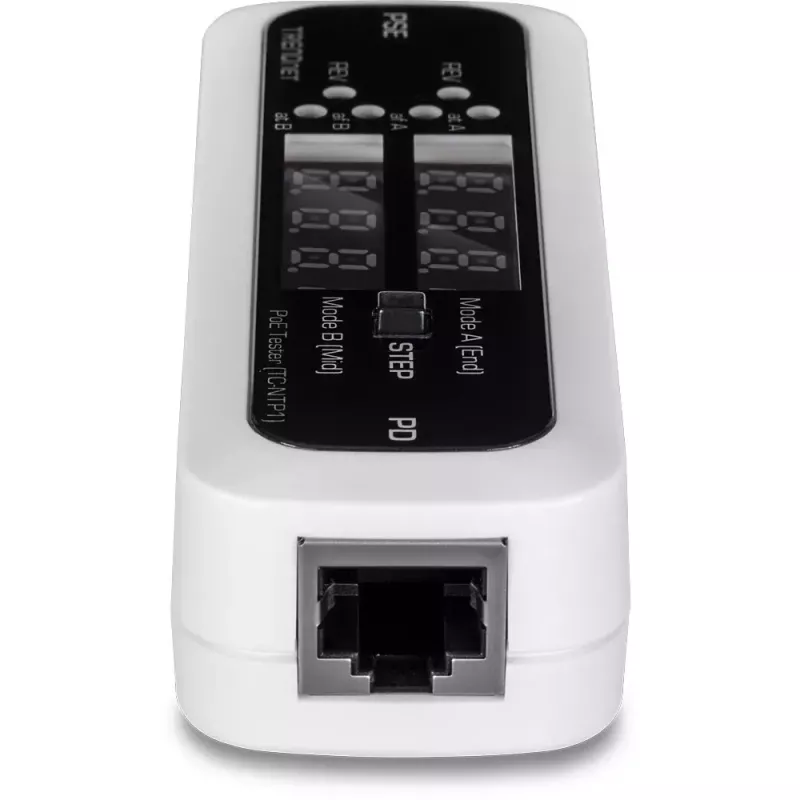

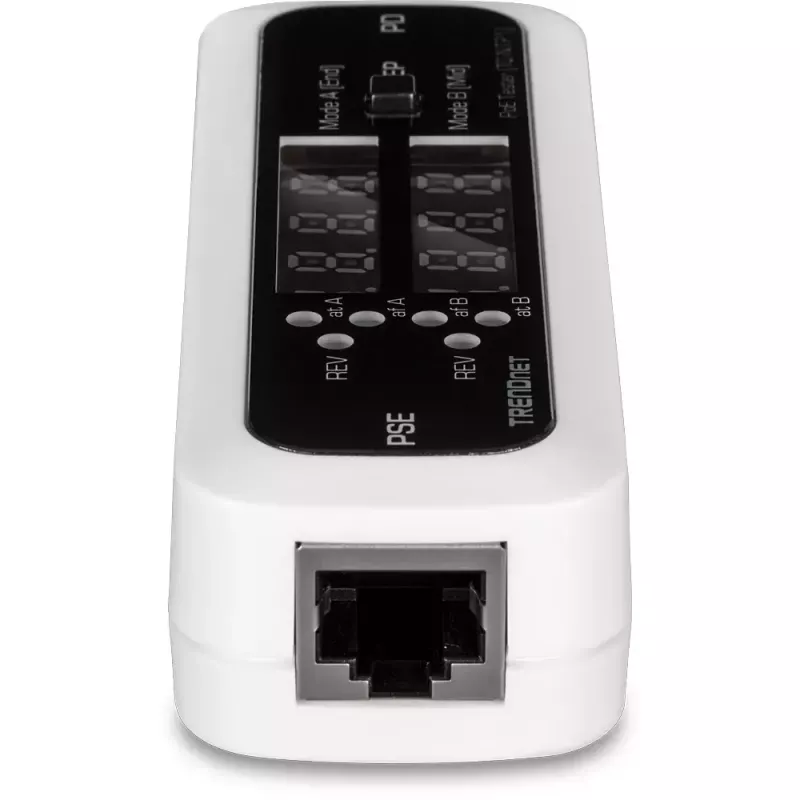

• Pordid: 1 x Gigabit PSE port, 1 x Gigabit PD port
• PoE tugi: IEEE 802.3af / 802.3at / 802.3bt (aktiivne) kuni 100 W; passiivne PoE 11–60 V
• Ekraan: Esipaneelil 4-kohaline seitsmesegmendiline sinine LED
• Testimisrežiimid: T-režiim, N-režiim, I-režiim
• Juhtnupud: Sammunupp näitude tsükliliseks vahetamiseks/lukustamiseks; alumine lülitusnupp režiimide muutmiseks
• Toide: Patareivaba töö (toiteallikaks PoE ühendus)
• Mõõtmed: ~100 mm x 36 mm x 26 mm
• Sertifikaadid: CE, FCC

Kasutamine

Ühendage PSE (PoE kommutaator või injektor) PSE-märgistusega Gigabit porti ja PD (toidetav seade) PD-märgistusega Gigabit porti. Kasutage alumist lülitusnuppu, et valida T-režiim PSE pordi testimiseks ja pingeväljundi mõõtmiseks, N-režiim mittestandardsete passiivsete PoE seadmete jaoks või I-režiim ühendatud PD inline mõõtmiseks. Vajutage sammunuppu, et vahetada pinge, voolutugevuse ja võimsuse näitude vahel; hoidke all, kui soovite konkreetse näidu lukustada pidevaks jälgimiseks. Lugege numbrilisi väärtusi esipaneeli LED-ekraanilt ja vaadake LED-indikaatoreid PoE tüübi, polaarsuse ja toiteoleku kohta.

Soovitused

Kasutage TC-NTP1 inline PSE ja PD vahel, kui vajate koheseid reaalajas toitemõõtmisi. Parimate tulemuste saamiseks veenduge, et režiim vastab seadme tüübile (T-režiim PSE testimiseks, N-režiim passiivse PoE jaoks, I-režiim inline PD mõõtmiseks) ja vältige testeri kasutamist äärmuslike temperatuuride või niiskusega keskkondades.
