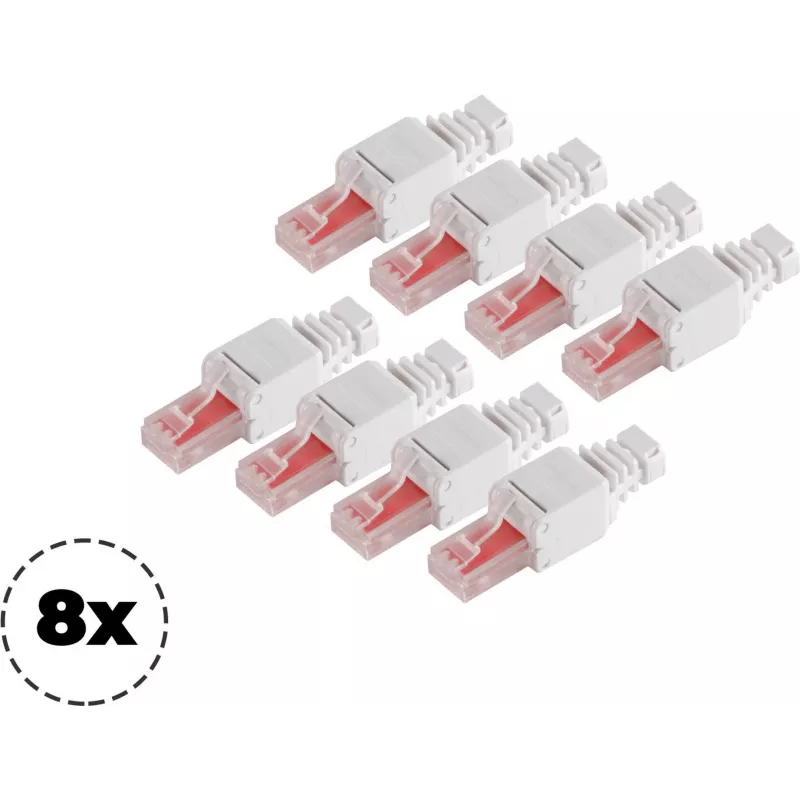

Võrgu pistik ShiverPeaks 75011-8 Cat.6 tööriistavaba RJ45 konnektor, 8P8C

ShiverPeaks 75011-8 Cat.6 tööriistavaba RJ45 konnektor on kompaktne lahendus kiirete 8P8C võrgulõpetuste tegemiseks Cat.6 kaablitele. Mõeldud kiireks, jootevabaks ja kruvivabaks paigalduseks, see varjestamata pistik toetab sirgjoonelisi välilõpetusi ja väikesemahulisi installatsioone. Konnektor sisaldab integreeritud tõmbekoormuskaitset, et kaitsta kaablikesta ja juhte monteerimise ajal ja pärast montaaži.

Eelised

See tööriistavaba Cat.6 RJ45 konnektor lihtsustab kaabli lõpetamist, ilma et oleks vaja spetsiaalseid tööriistu, vähendades kohapeal aega ja tagades usaldusväärsed kontaktid andmeedastuseks. Selle disain mahutab tüüpilised Cat.6 kaabli läbimõõdud ja juhtide paigutused, samal ajal kui sisseehitatud tõmbekoormuskaitse parandab mehaanilist stabiilsust. Kompaktne korpus ja selge monteerimisprotsess muudavad selle sobivaks kiireteks remonditöödeks, patch-kaabli tootmiseks ja pikendustöödeks ilma pressimisseadmeteta.

Sobib

• Kohapealsed võrgukaabli remondid ja asendused
• Cat.6 patch-kaablite ja lühikeste linkide loomine
• Väikekontori või koduvõrgu paigaldised
• Ajutised või kiired paigaldused, mis vajavad kiireid RJ45 lõpetusi

Peamised spetsifikatsioonid

• Konnektori tüüp: 8P8C varjestamata RJ45 tööriistavaba pistik
• Kaabli kategooria ühilduvus: kategooria 6 (Cat.6)
• Monteerimismeetod: tööriistavaba, jootevaba, kruvivaba lõpetamine
• Mehaanilised omadused: integreeritud tõmbekoormuskaitse / paindekaitse
• Tüüpiline kasutus: patch-juhtmed, välilõpetused, remondid

Kuidas kasutada

Eemaldage Cat.6 kaablilt väliskest vastavalt konnektori tootja soovitatud pikkusele, korrastage üksikud juhid vastavalt sihtmärgile juhtmestiku standardile (T568A või T568B), sisestage juhid täielikult konnektorisse, kuni need jõuavad kontaktpositsioonideni, seejärel kinnitage konnektori korpus, et kontakte ja tõmbekoormuskaitset rakendada. Kontrollige, et iga juht oleks õigesti paigas, ja testige lõpetatud kaablit sobiva võrgutestriga, et kinnitada pidevust ja õiget paaride kaardistust.

Soovitused

Kasutage konnektorit Cat.6 keerutatud või täisjuhtmega kaablitüüpidega, mis jäävad toetatud läbimõõdu vahemikku, ja vältige juhtide paigaldamisel liigset kaabli keerutamist. Pärast lõpetamist tehke põhiline pidevuse ja paaride jagunemise test; kriitiliste paigalduste puhul kaaluge täiendavat sertifitseerimist Cat.6 testriga, et tagada jõudlusnõuete täitmine.
