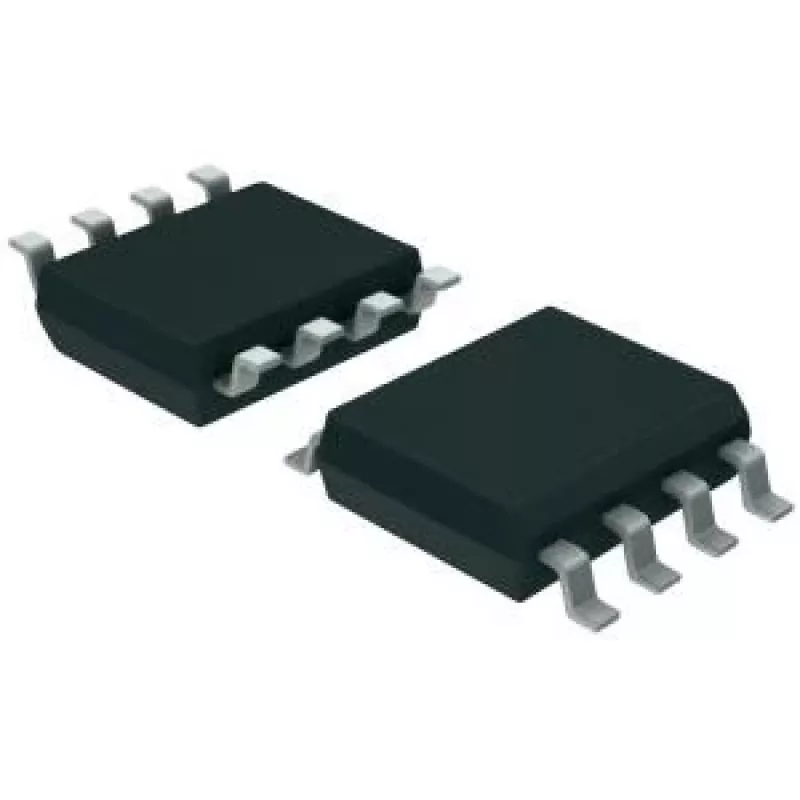

Vooluahela saatja liidese IC Texas Instruments XTR115UA SOIC-8

Texas Instrumentsi XTR115UA on lineaarne integraallülitus SOIC-8 korpuses, mis on mõeldud 4–20 mA vooluahela saatja ja liidese rakendusteks. See pakub täpset vooluallikat ja reguleerimist aheltoitelistele anduritele ja saatjatele, võimaldades täpset signaali muundamist ja stabiilset kaug-ülekannet analoogsignaalidele tööstusautomaatika ja protsessijuhtimise keskkondades.

Eelised

Seade integreerib täppispingereferentsi ja vooluregulaatori, et pakkuda stabiilset, temperatuurikompenseeritud väljundvoolu saatjaahelatele. Selle SOIC-8 vormitegur lihtsustab PCB paigutust ja koostamist kompaktsetes disainides. XTR115UA toetab laia sisendpinge vahemikku ning sellel on madal triiv ja hea lineaarsus kogu 4–20 mA ulatuses, mis aitab säilitada signaali terviklikkust pikkade kaablite ja muutuvate toitetingimuste korral.

Sobib

• Aheltoitelistele 4–20 mA saatjatele ja anduritele
• Tööstuslikele protsessijuhtimis- ja seiresüsteemidele
• Analoogsignaalide kaug-ülekandeks vooluahelate kaudu
• Signaali töötlemiseks ja muundamiseks muunduritele ja saatjatele

Peamised spetsifikatsioonid

• Korpus: SOIC-8
• Funktsioon: 4–20 mA vooluahela saatja liides
• Integreeritud täppispingereferents
• Täppisvooluregulaator madala triiviga
• Lai töösisendpinge vahemik, mis sobib aheltoitelistele disainidele
• Mõeldud ühetoiteliseks tööks

Kasutamine

Integreerige XTR115UA saatjaahelasse, järgides tootja soovitatud skeemi aheltoiteliste 4–20 mA rakenduste jaoks. Ühendage seade anduri või muunduri väljundiga ja seadistage välised takistid vastavalt vajadusele, et määrata soovitud väljundvoolu vahemik. Tagage korralik lahterdamine ja maandus PCB-l ning järgige määratud sisendpinge vahemikku ja võimsuse hajumise piire. Järgige standardseid ESD ettevaatusabinõusid SOIC-8 korpuse käsitsemisel.

Soovitused

Usaldusväärseks tööks kasutage madala tolerantsiga väliseid takisteid väljundvoolude seadmiseks, lisage möödavoolukondensaator toitepinni lähedale müra vähendamiseks ja suunake suure vooluga ahela jäljed eemale tundlikest analoogsisenditest. Kontrollige temperatuuri jõudlust kavandatud töövahemikus ja tutvuge seadme andmelehel olevate üksikasjalike termiliste ja paigutusjuhistega.
