Voolikuühendus Alphacool 12994 Atsetaal Must 78 mm

Alphacool ES jaotusplaadid korrastavad vesijahutuse paigutust ja lihtsustavad komponentide vahetamist kiirühenduste kasutamisel. Need pakuvad mitmeid kinnitusvõimalusi ja toimivad modulaarse alusena süsteemidele – eriti kompaktsetes või serveristiilis korpustes –, kus on vaja korralikku vesijahutuspaigaldust.

Eelised

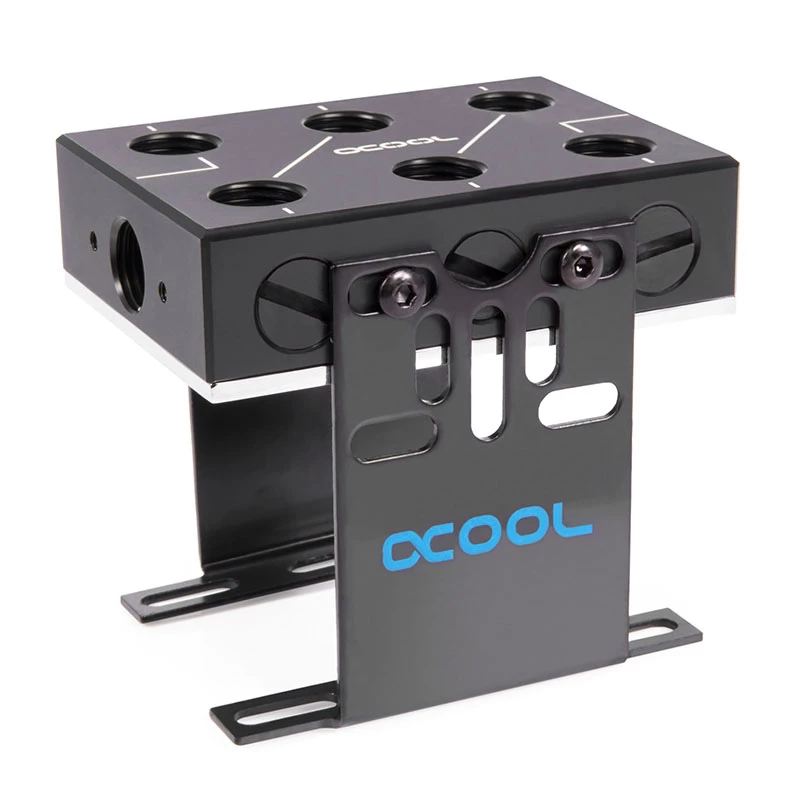

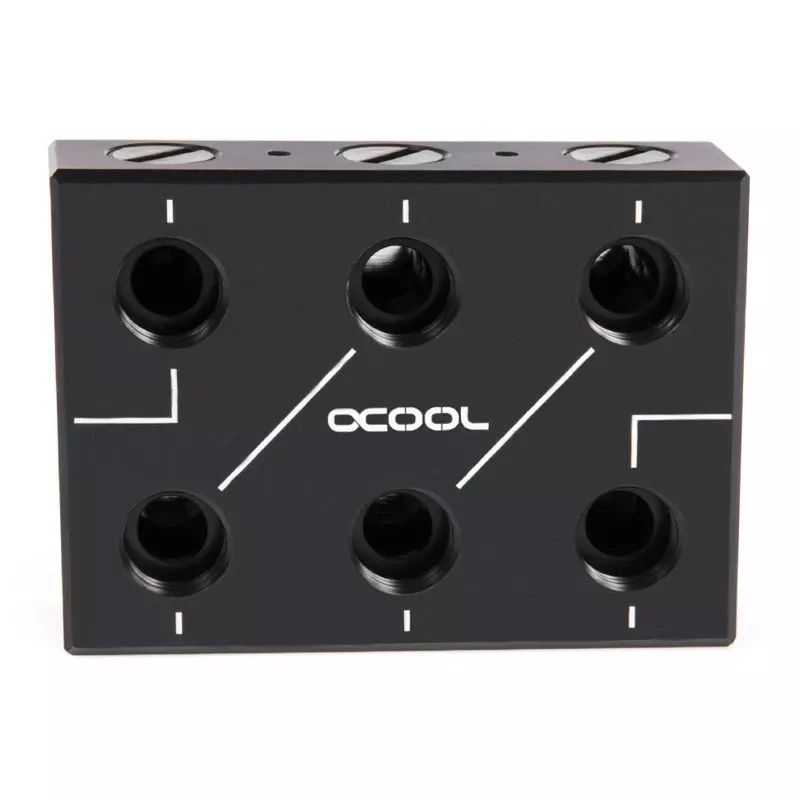

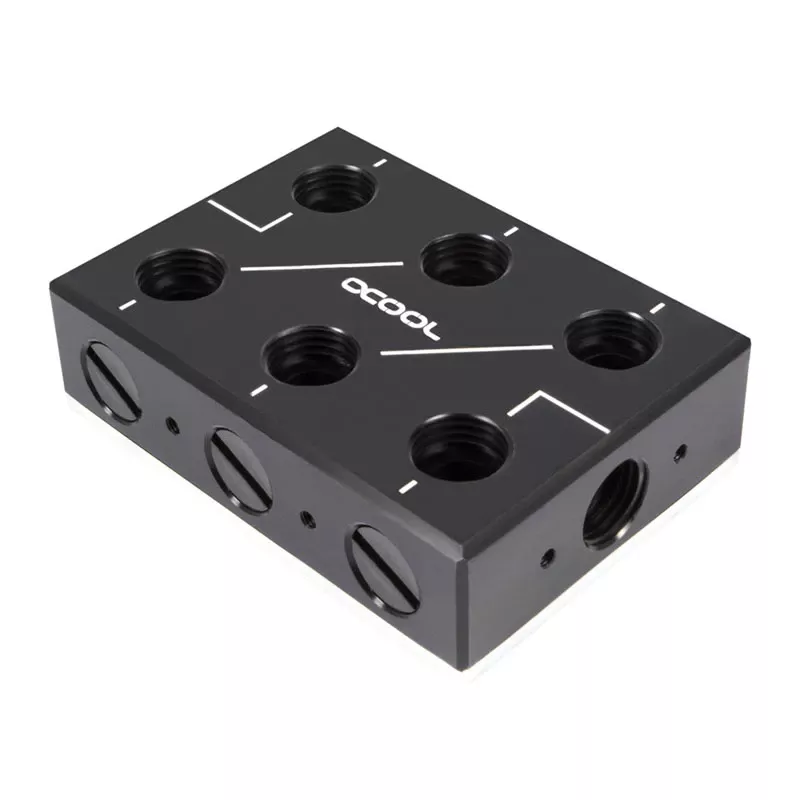

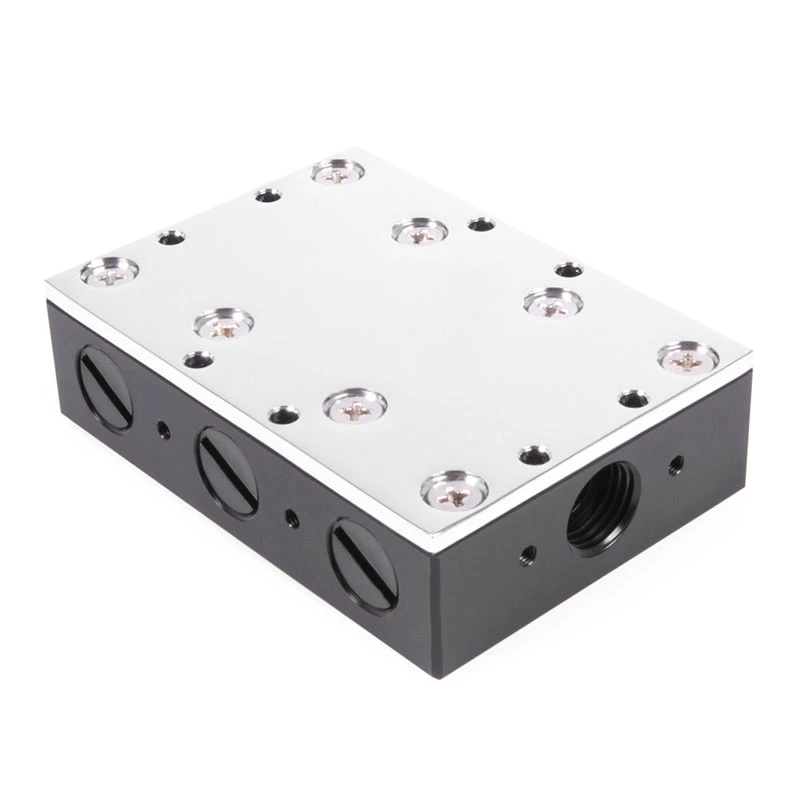

ES jaotusplaadid pakuvad paindlikke kinnitusvõimalusi, sealhulgas isekleepuvat takjapaela, kaasasolevaid jalgu ja kinnitusraame, mis sobivad 120 mm ja 140 mm ventilaatorikohtadesse. Mitmed keermestatud augud külgedel ja tagaküljel võimaldavad otsekinnitust ja integreerimist Alphacooli serveririiuli siinidega. C3 versioonil on 14 G1/4 ühenduskeeret (5 mm sügavusega), mis on paigutatud sisse- ja väljalaskeavade marsruutimise lihtsustamiseks ning mitme plaadi hõlpsaks järjestikuseks ühendamiseks. Kui kasutada Alphacool ES kiirühendusi (väline keere), saab üksikuid komponente, näiteks radiaatoreid, kiiresti vahetada ilma kogu ahelat lahti võtmata.

Sobib

• Kohandatud arvuti vesijahutussüsteemid kompaktsetes või serverikorpustes
• Ehitusprojektid, mis nõuavad modulaarset ja kergesti hooldatavat ahela paigutust
• Seadistused, mis kasutavad jaotusplaadi paigutamiseks 120 mm või 140 mm ventilaatorikinnituskohti

Peamised tehnilised andmed

• Ühenduse tüüp: G1/4 keermestatud pordid (kokku 14, keerme sügavus 5 mm)
• Kinnitusvõimalused: kleepuv takjapael, kinnitusjalad, kinnitusraamid, mitu keermestatud auku otsekinnituseks
• Ühilduvus: sobib 120 mm ja 140 mm ventilaatorikohtadesse; toetab mitme jaotusplaadi järjestikust ühendamist

Kasutamine

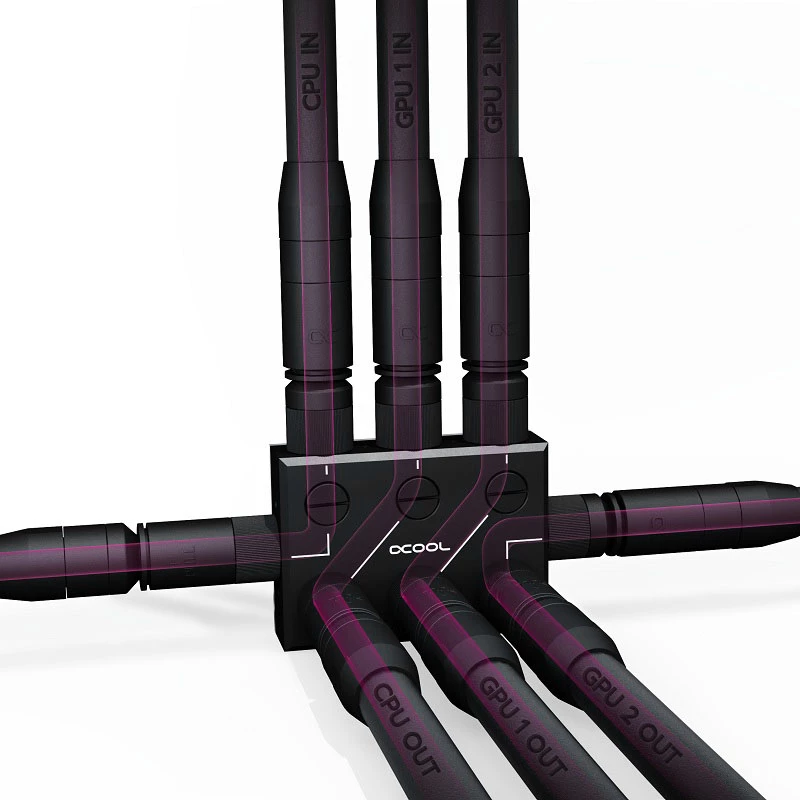

Valige koht, kus voolikuid saab suunata minimaalse painutamisega ja kus jaotusplaat tagab võimalikult sirged voolikuteed. Kinnitage plaat, kasutades kaasasolevat takjapaela, kleepides ühe poole plaadile ja teise poole korpusele, või kasutage kaasasolevaid jalgu või kinnitusraame, et kinnitada plaat 120 mm või 140 mm ventilaatorikohta. Ühendage komponendid plaadiga G1/4 liitmike abil; pange tähele, et enamik ühendusi on paaris, seega peaksite vastavalt toote juhistes näidatud paigutusele kasutama kas ülemisi või külgmisi porte. Vajadusel saab mitu ES jaotusplaati järjestikku ühendada.

Soovitused

Planeerige jahutusahel enne jaotusplaadi paigaldamist, et minimeerida järske kurve ja määrata kindlaks parim ülemiste, külgmiste või esipaneeli portide kombinatsioon. Kasutage Alphacool ES väliskeermega kiirühendusi komponentide kiireks vahetamiseks ja hõlpsamaks hoolduseks.
