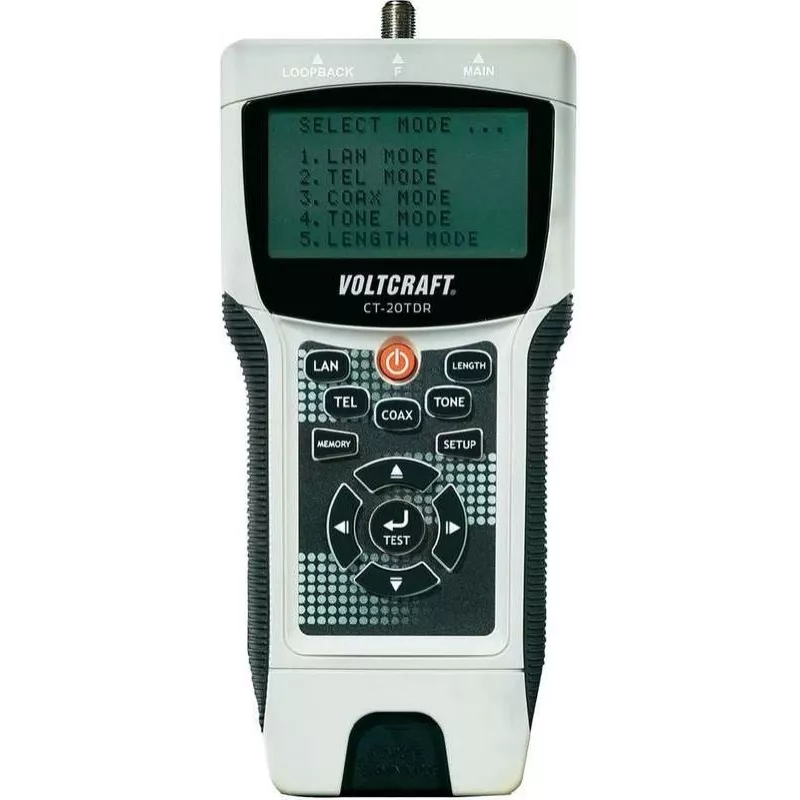

Voltcraft CT-20TDR TDR-kaabli tester pikkuse mõõtmise, wiremap'i ja toonigeneraatoriga UTP/STP LAN, koaksiaal- ja telefonikaablitele

Võrgutehnikud ja elektrikud seisavad sageli silmitsi väljakutsega tuvastada kiiresti paigaldatud kaablite rikkeid – olgu selleks katkine juhe CAT6 liinis, lühis koaksiaalkaablis või valesti ühendatud telefonipistikupesa. Voltcraft CT-20TDR kasutab ajalise domeeni reflektomeetriat (TDR), et määrata täpne kaugus rikkeni, kõrvaldades oletused ja vähendades seisakuid. See käeshoitav tester ühendab endas wiremap'i kontrolli, pikkuse mõõtmise ja toonigeneraatori ühes vastupidavas seadmes, olles hädavajalik tööriist struktureeritud kaablite paigaldajatele, hooldusmeeskondadele ja IT-tugiteenistuse töötajatele.

Peamised tehnilised andmed

• Mõõtmistehnoloogia: TDR (ajaline domeeni reflektomeetria) rikke täpseks asukoha määramiseks
• Toetatud kaabli tüübid: UTP/STP LAN (CAT3, CAT5, CAT5e, CAT6, CAT6a, CAT7), koaksiaal- ja telefonikaablid
• Testfunktsioonid: wiremap (avatud, lühis, rist, poolitatud, vastupidine, valesti ühendatud), pikkuse mõõtmine ja rikke asukoha määramine
• Pikkuse mõõtevahemik: kuni 600 m (2000 ft), täpsusega ±2% + 0,6 m (2 ft)
• Ekraan: taustvalgustusega LCD selgeks lugemiseks väheses valguses
• Pistikud: RJ45, BNC, RJ11/RJ12
• Lisafunktsioonid: toonigeneraator kaabli jälgimiseks ja pordi vilkumise funktsioon kommutaatori pordi tuvastamiseks
• Toide: 4x AA 1,5 V patareid (ei ole kaasas) automaatse väljalülitusega
• Töötemperatuur: 0 kuni 50 °C; hoiustamistemperatuur: -10 kuni 60 °C
• Sisaldab kaugüksust ühe inimese testimiseks

Miks valida

CT-20TDR paistab silma oma TDR-võimekuse poolest, mis mitte ainult ei kontrolli wiremap'i, vaid mõõdab ka täpset kaugust rikkeni – funktsioon, mis sageli puudub lihtsamatel testeritel. Selle lai kaabli tüüpide valik, sealhulgas CAT7 ja koaksiaal, muudab selle mitmekülgseks nii andme- kui ka telekommunikatsiooni paigaldustes. Taustvalgustusega ekraan ja toonigeneraator parandavad kasutatavust pimedates või rahvarohketes kaabliriiulites, samas kui pordi vilkumise funktsioon aitab tuvastada kommutaatori porte ilma kaableid lahti ühendamata.

Ideaalsed kasutusjuhud

• Uute LAN-paigaldiste sertifitseerimine kontorihoonetes või andmekeskustes
• Katkendlike võrguprobleemide tõrkeotsing, mis on põhjustatud kaabli kahjustusest
• Katkestuste või lühiste asukoha määramine pikkades koaksiaalliinides CCTV või lairiba jaoks
• Telefonikaablite kontrollimine elu- või äripindadel
• Ennetava hoolduse teostamine struktureeritud kaablisüsteemidel

Hea teada

Tester mõõdab pikkust meetrites või jalgades, valitav menüü kaudu. Kaugüksus võimaldab testida paigaldatud kaableid ühest otsast, säästes aega pikkade liinide puhul. Parima täpsuse saavutamiseks veenduge, et testitav kaabel ei ole ühendatud ühegi aktiivse seadmega. Automaatne väljalülitusfunktsioon säästab patarei kasutusiga välioludes.
