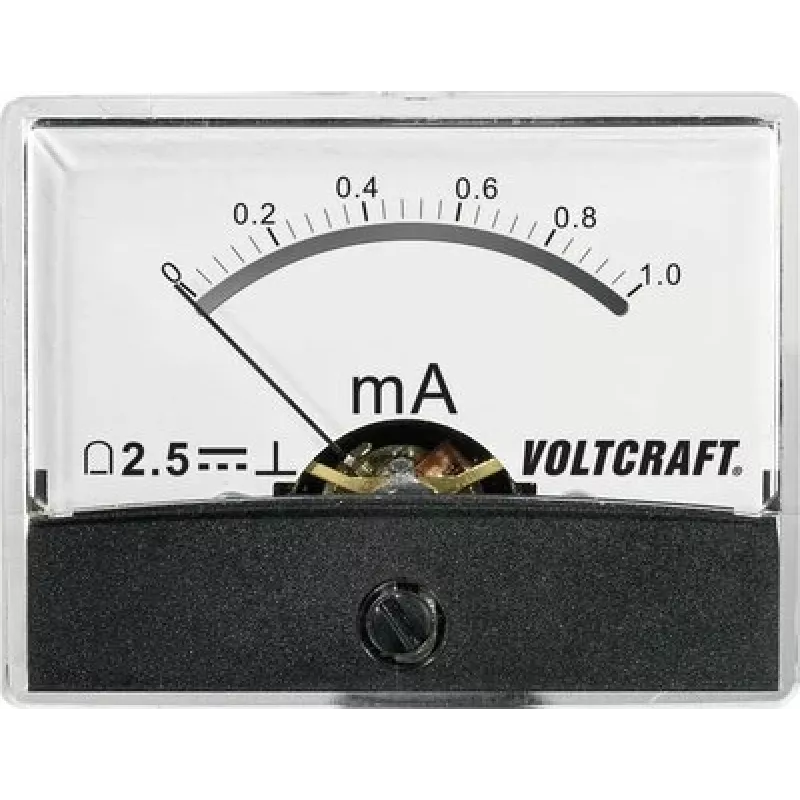

VOLTCRAFT AM-60X46/1MA/DC analoogpaneelmõõdik, alalisvool 0-1 mA, liikuva pooliga, 46x60 mm

Madala tasemega alalisvoolude täpseks jälgimiseks juhtpaneelides ja mõõteriistades paistab VOLTCRAFT AM-60X46/1MA/DC silma oma liikuva pooli mehhanismi ja täisskaala läbipaindega, mis on vaid 1 mA. Erinevalt digitaalsetest mõõdikutest, mis vajavad toidet ja võivad kannatada ekraani viivituse all, annab see analoogseade kohese, pideva visuaalse näidu otse mõõdetavast vooluringist – abitoideallikata. Selle kompaktne 46 x 60 mm esipaneel ja madal 34 mm sügavus muudavad selle ideaalseks tihedate paneelipaigutuste jaoks, samas kui selge valge skaala mustade märgistustega tagab loetavuse ka muutuvas valgustuses.

Esiletõstmised

• Mõõdab alalisvoolu vahemikus 0 kuni 1 mA liikuva pooli mehhanismiga
• Analoogkuva reaalajas trendi lugemiseks ja kiireks reageerimiseks (~1,5 s)
• Paneelile kinnitatav disain, esipaneel 46 x 60 mm, väljalõige 40 x 55 mm
• Täpsusklass 2,5, sobib üldisteks jälgimisülesanneteks
• Vastupidav ABS-korpus mustas värvis, IP52 esikaitse
• Kruviklemmid kindlaks ja hooldussõbralikuks ühendamiseks

Igapäevases kasutuses

Paigaldamine on lihtne: valmistage ette ristkülikukujuline väljalõige 40 x 55 mm, libistage mõõdik esiküljelt sisse ja kinnitage see kaasasoleva kinnitusklambriga. Ühendage signaaljuhtmed kruviklemmidega – polaarsus on selgelt märgistatud. Mõõdik on passiivne, võttes oma tööenergia mõõdetavast voolust, seega tekitab see minimaalset koormust ega vaja eraldi toiteallikat. Töötamisel reageerib osuti sujuvalt voolumuutustele, võimaldades operaatoritel anomaaliaid ühe pilguga märgata. IP52 esikaitse kaitseb tolmu ja tilkuva vee eest, muutes selle sobivaks tööstuskeskkondadesse. Pideva ülekoormustaluvusega 1,2 korda vahemikust ja lühiajalise taluvusega kuni 10 korda 5 sekundi jooksul talub see tüüpilisi transientse ilma kahjustusteta.

Täielikud tehnilised andmed

• Bränd: VOLTCRAFT
• Mudel: AM-60X46/1MA/DC
• MPN: AM-60X46/1MA/DC
• EAN: 4016138785944
• Mõõtmistüüp: alalisvool
• Kuva tüüp: analoog (liikuv pool)
• Mõõtevahemik: 0 - 1 mA
• Täpsusklass: 2,5
• Esipaneeli mõõtmed (L x K): 46 x 60 mm
• Paigaldusväljalõige (L x K): 40 x 55 mm
• Paigaldussügavus: 34 mm
• Ühendus: kruviklemmid
• Töötemperatuur: 0 kuni +40 °C
• Hoiustamistemperatuur: -25 kuni +60 °C
• Suhteline niiskus: < 80% mittekondenseeruv
• Korpuse materjal: ABS-plast
• Korpuse värv: must
• Skaala värv: valge mustade märgistustega
• Kinnitustüüp: paneelile kinnitatav
• Kaitseklass (esikülg): IP52
• Reageerimisaeg: umbes 1,5 s
• Ülekoormustaluvus (pidev): 1,2 x mõõtevahemik
• Ülekoormustaluvus (lühiajaline): 10 x mõõtevahemik 5 s jooksul

Lõplik märkus

Oma otsetoimelise analoogliikumise ja kompaktse kujuteguri tõttu on VOLTCRAFT AM-60X46/1MA/DC usaldusväärne valik paneeliehitajatele ja hooldusmeeskondadele, kes hindavad lihtsust, vastupidavust ja hetkeloetavust madala vooluga alalisvooluahelates.
