Vogel's RISE A152 Must

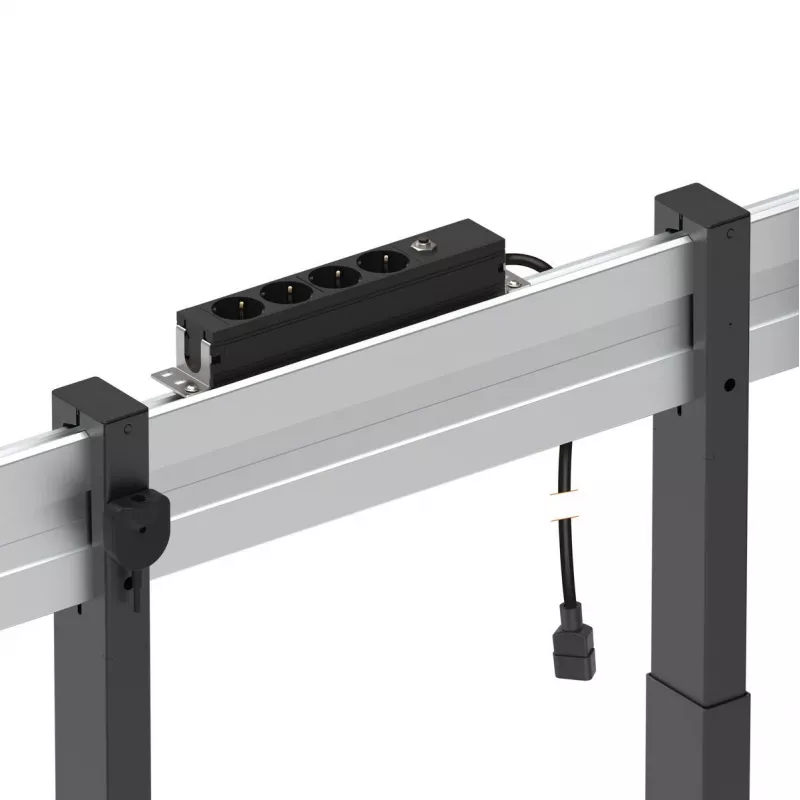

Vogel's RISE A152 Must pistikupesablokk pakub nelja 240 V EL-i pistikupesa, mis on mõeldud integreerimiseks Vogel's RISE motoriseeritud ekraanitõstukitega. Musta viimistlusega ja paigaldusklambritega tarnitav lisaseade võimaldab ühendada ja varjata ekraani taha mitu välisseadet ning ühendada ploki RISE juhtplokiga C14-pistiku kaudu, et saada ühekaabliühendus vooluvõrku. Seade vastab CE nõuetele.

Eelised

RISE A152 pakub ruumisäästlikku kaablihaldust, koondades kuni neli toiteühendust ühte plokki, mis kinnitatakse otse tõstuki liideseplaadile. Mitmed kronsteini kinnitusvõimalused võimaldavad paigaldamist ülevalt, alt või nurga all paindlikuks paigalduseks. Integreeritud C14-pistik võimaldab otseühendust juhtploki Y-kaabliga, nii et tõstuki ja vooluvõrgu vahel jookseb ainult üks kaabel, lihtsustades seadistamist ja vähendades nähtavat kaabeldust.

Sobib

• Ekraani välisseadmete (nt meediapleierite, heliribade ja väikeste AV-seadmete) ühendamiseks ja peitmiseks motoriseeritud ekraanitõstuki taha
• Paigaldistele, mis nõuavad korralikku kaablite marsruutimist ja ühekaabelset toitesisendit tõstuki ja vooluvõrgu vahel
• Kasutamiseks koos Vogel's RISE motoriseeritud ekraanitõstukitega kontori-, klassi- või koosolekuruumi keskkondades

Peamised tehnilised andmed

• Pistikupesade arv: 4
• Pingeühilduvus: 240 V (EL-pistikud)
• Pistiku tüüp: C14-sisend juhtploki Y-kaabliga ühendamiseks
• Värv: Must
• Kinnitus: Kaasasolevad paigaldusklambrid ülevalt, alt või nurga all kinnitamise võimalustega
• Vastavus: CE-sertifikaadiga

Kasutamine

Kinnitage kaasasolevad paigaldusklambrid pistikupesa ploki külge ja paigaldage see RISE ekraanitõstuki liideseplaadile (PFB-latt) valitud orientatsioonis – ülevalt, alt või nurga all – vastavalt paigutus ekraani taga. Ühendage pistikupesa ploki C14-pistik RISE juhtploki Y-kaabliga, seejärel suunake üks kaabel juhtplokist vooluvõrgu pistikupessa. Ühendage välisseadmed nelja pistikupessa ja korraldage kaablid nii, et need jääksid ekraani taha varjule.

Soovitused

Veenduge, et ühendatud seadmete koguvoolutarve ei ületaks paigaldise ahela piiranguid. Paigaldamisel järgige kohalikke elektriohutuseeskirju ja laske kvalifitseeritud tehnikul teostada kõik püsijuhtmestikud või toiteühendused. Kasutage kronsteini valikuid, et positsioneerida pistikupesablokk optimaalseks kaabli marsruutimiseks ja ventilatsiooniks.
