Vivolink VLHUB221 USB-graafikaadapter

Vivolink VLHUB221 USB-graafikaadapter on kompaktne 2x1 HDMI esitluslüliti ja USB 3.0 jaotur, mis on mõeldud koosolekuruumide ja konverentsiseadete jaoks. See võtab vastu kaks HDMI- või USB‑C/DisplayPort Alt Mode sisendit ja väljastab ühe HDMI-signaali, toimides samal ajal ka USB-jaoturina konverentsi välisseadmete jaoks. Seade toetab videoresolutsioone kuni 4Kx2K@60Hz 4:4:4 8bit, 1080p ja 3D, pakub EDID konfigureerimist eesmise 4‑kontaktilise DIP-lüliti kaudu ning võimaldab tasakaalustatud analoogheli eraldamist lisaks sisseehitatud HDMI-heli.

Eelised

VLHUB221 ühendab HDMI-lülitamise ja USB-jaoturi funktsionaalsuse ühes seadmes, võimaldades lihtsat allikavalikut ja tsentraliseeritud ühendust kaameratele, mikrofonidele ja HID-seadmetele. See toetab kvaliteetset 4K@60Hz videot ja mitmekanalilist heli, pakub seadmelaiendust USB-tüüp B hostipordi ja kahe tüüp A pordi kaudu välisseadmetele ning pakub mitmeid juhtimisvõimalusi, sealhulgas automaatset lülitust, esipaneeli nuppe, RS‑232 käske ja ekraani CEC-juhtimist. EDID valik DIP-lüliti abil aitab tagada ühilduvuse erinevate ekraanidega.

Sobib

• Väikeste ja keskmiste koosolekuruumide jaoks, kus on üks ekraan ja mitu allikaseadet
• Konverentsiseadetesse, mis nõuavad USB-kaamerate, -mikrofonide või -klaviatuuride ühendamist
• Esitluskeskkondadesse, mis vajavad kõrge resolutsiooniga HDMI-väljundit (kuni 4K@60Hz)

Peamised tehnilised andmed

• Mudel: Vivolink VLHUB221
• Sisendid: 2× HDMI ja USB‑C/DisplayPort Alt Mode ühilduv sisend
• Väljund: 1× HDMI (toetab kuni 4Kx2K@60Hz 4:4:4 8bit, 1080p, 3D)
• USB: 1× USB tüüp B (host), 2× USB tüüp A (HID/välisseadmed)
• Heli: HDMI sisseehitatud heli ja tasakaalustatud analoogheli eraldatud väljund
• Juhtimine: AUTO lülitus, esipaneeli nupud, RS‑232 käsud, CEC tugi

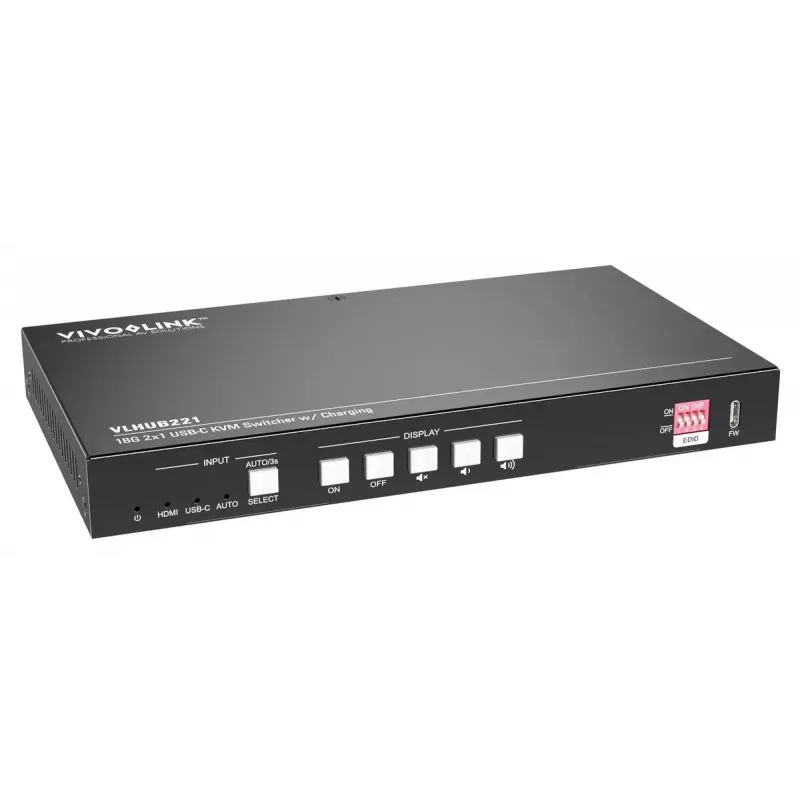

• EDID: Valitav 4‑kontaktilise DIP-lüliti kaudu esipaneelil
• Bränd/MPN/EAN: VivoLink / VLHUB221 / 5715063221211

Kasutamine

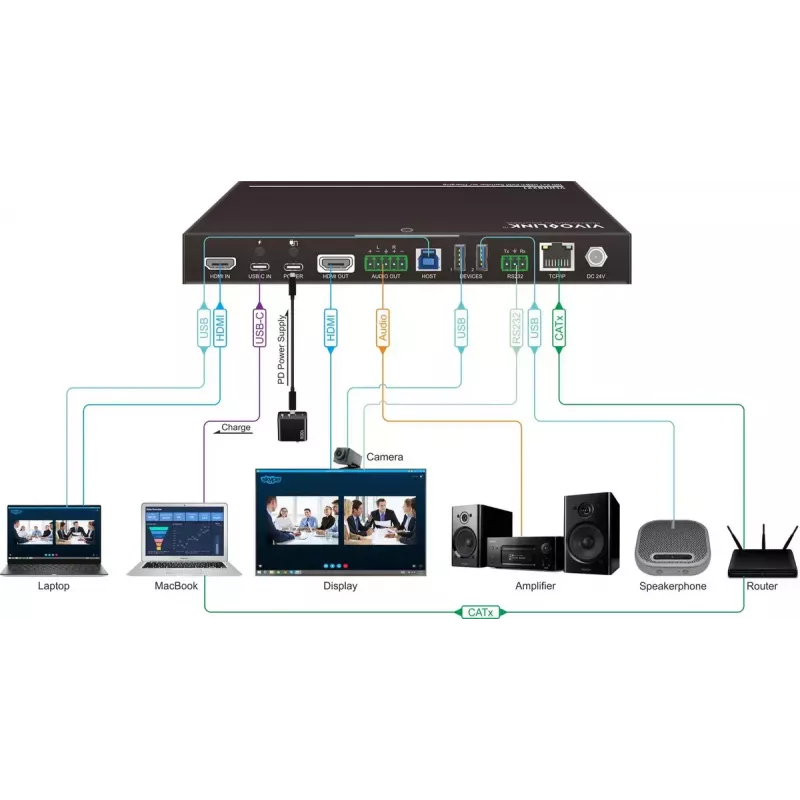

Ühendage allikaseadmed HDMI- või USB‑C-sisenditesse, mis toetavad DisplayPort Alt Mode'i või DisplayLinki. Ühendage HDMI-väljund ekraaniga ja ühendage USB-välisseadmed (kaamera, mikrofon, klaviatuur) tüüp A portidesse. Kasutage tüüp B USB-porti seadme ühendamiseks hostiarvutiga, kui USB-seadmete läbipääs on vajalik. Konfigureerige EDID, kasutades eesmist 4‑kontaktilist DIP-lülitit, et see vastaks ekraani võimalustele. Valige juhtimisrežiim: seadke AUTO automaatseks allika tuvastamiseks või kasutage esipaneeli nuppe või RS‑232/CEC käske käsitsi juhtimiseks.

Soovitused

Usaldusväärse 4K@60Hz jõudluse tagamiseks kasutage kvaliteetseid HDMI 2.0 kaableid ja veenduge, et allikaseadmed toetavad DP Alt Mode'i või DisplayLinki vastavalt vajadusele; seadke EDID vastama ekraani loomulikule resolutsioonile ja värviseadetele, et vältida skaleerimis- või ühilduvusprobleeme.
