Vivolink VLHDMIMAT4X444 maatrikslüliti AV maatrikslüliti Sisseehitatud ekraan 65 W

Vivolink VLHDMIMAT4X444 on 4x4 HDBaseT AV maatrikslüliti koos helimaatriksi funktsionaalsusega, ühildub HDMI 2.0 ja HDCP 2.2-ga. See toetab eraldusvõimet kuni 4K@60Hz 4:4:4 ja HDR10, pakub nelja peegeldatud HDMI väljundit koos nelja HDBaseT väljundiga ning võimaldab HDMI väljunditel skaleerimist 4K-lt 1080p-le. Seade edastab 4K signaale kuni 40 meetri (131 jala) ja 1080p kuni 70 meetri (230 jala) kaugusele üle ühe CATx kaabli ning varustab HDBaseT väljundeid 24V PoC-toitega ühilduvate vastuvõtjate jaoks.

Eelised

Lüliti integreerib helimaatriksi nelja digitaalse SPDIF-väljundi ja nelja analoogse L+R-väljundiga heli eraldamiseks HDMI-sisenditest ja HDBaseT-väljunditest; SPDIF-väljundid toetavad ka ARC-d vastuvõtjatelt. See toetab põhjalikku EDID-haldust ja täiustatud HDCP-käsitlust, sisaldab helitugevuse reguleerimist analoogväljundite jaoks ning pakub mitmeid juhtimisviise, sealhulgas esipaneeli nupud, RS232 (lokaalne ja läbiv), IR (lokaalne ja läbiv), CEC ja TCP/IP koos sisseehitatud graafilise kasutajaliidesega. Metallkorpus ja kompaktsed rack-friendly mõõtmed muudavad selle sobivaks professionaalsetesse AV-paigaldistesse.

Sobib

• Professionaalsetesse AV-paigaldistesse, mis nõuavad maatriksvideo ja -heli jaotust
• Konverentsiruumidesse, klassiruumidesse ja ettevõtete koosolekuruumidesse
• Digitaalsete siltide ja mitme kuva seadistuste jaoks HDBaseT kaudu
• Keskkondadesse, mis vajavad tsentraliseeritud juhtimist RS232, IR, CEC või TCP/IP kaudu

Peamised tehnilised andmed

• Mudel: Vivolink VLHDMIMAT4X444
• Sisendid/Väljundid: 4 HDMI-sisendit, 4 peegeldatud HDMI-väljundit, 4 HDBaseT-väljundit
• Eraldusvõime: kuni 4K@60Hz 4:4:4, HDR10; skaleerimine 1080p-le HDMI-väljunditel
• HDBaseT leviala: 4K kuni 40 m (131 jalga), 1080p kuni 70 m (230 jalga) üle CATx
• PoC: 24V HDBaseT-väljunditel
• Heli: helimaatriks 4 SPDIF-väljundi ja 4 analoogse L+R-väljundiga; SPDIF toetab ARC-d
• Juhtimine: esipaneel, RS232 (lokaalne ja läbiv), IR (lokaalne ja läbiv), CEC, TCP/IP (sisseehitatud GUI)
• Vastavus: HDMI 2.0, HDCP 2.2
• Ribalaius: 18 Gbit/s; maksimaalne eraldusvõime 4096 x 2160
• Toide: AC 100–240 V, voolutarve 65 W
• Mõõtmed: 436,4 x 356,6 x 44 mm; Kaal: 3,4 kg

Kasutamine

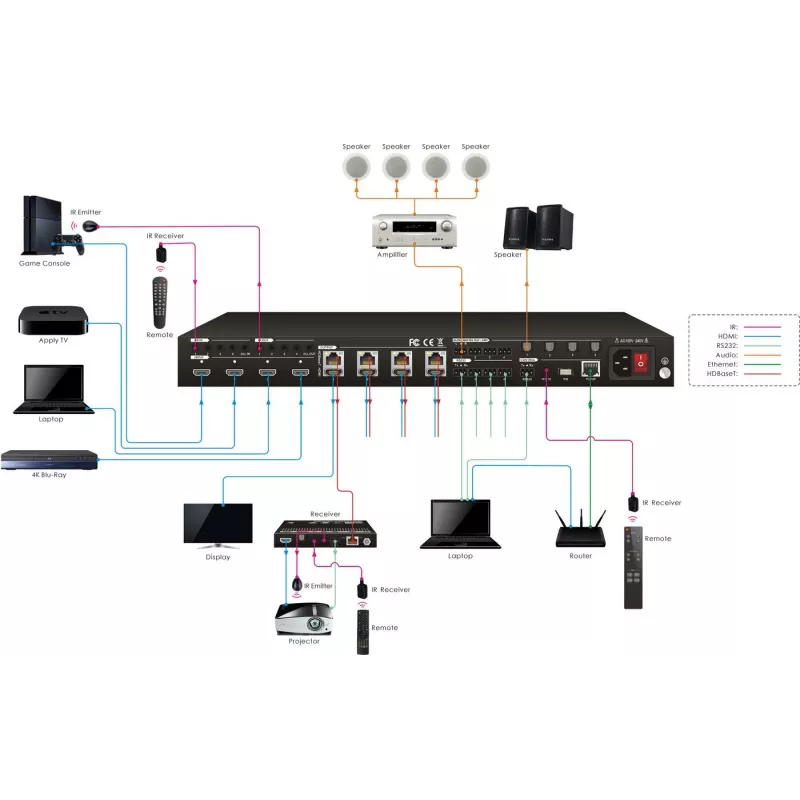

Ühendage kuni neli HDMI-allikat HDMI-sisenditesse ja ühendage kuvarid või HDBaseT-vastuvõtjad peegeldatud HDMI- ja HDBaseT-väljunditesse. Kasutage CATx-kaableid HDBaseT-signaalide marsruutimiseks ja vajadusel toetuge 24V PoC-funktsioonile, et toita ühilduvaid vastuvõtjaid maatriksist. Konfigureerige EDID ja HDCP seadeid vastavalt vajadusele, et tagada allika/kuvari ühilduvus, ning kasutage esipaneeli nuppe, RS232, IR, CEC või sisseehitatud TCP/IP GUI-d signaalide marsruutimiseks, heli eraldamise seadistamiseks ja helitugevuse reguleerimiseks analoogväljundite jaoks.

Soovitused

Usaldusväärseks pikamaaedastuseks kasutage kvaliteetseid varjestatud CAT6- või CAT6a-kaableid ja kontrollige vastuvõtjate ühilduvust 24V PoC-ga. 4K ja 1080p kuvarite segamisel seadke EDID ja skaleerimise valikud vastavalt madalaima kuvari võimekusele, et vältida käepigistusprobleeme.
