Vivolink VLHDMICTL2 EDID emulaator 3840x2160 18 Gbit/s Must

Vivolink VLHDMICTL2 EDID emulaator võimaldab hallata HDMI EDID andmeid, juhtida väljunderaldusvõimet kuni 3840 x 2160 ja käsitleda heliseadeid allika ja kuva vahel. Kompaktne seade toetab 18 Gbit/s ribalaiust, sisaldab HDMI videoporti ja USB USB-C pistikut ning on madala energiatarbega (2,4 W). Esipaneeli DIP-lülitid pakuvad otsest juhtimist EDID, HDCP käitumise ja CEC läbipääsu üle, et saavutada ühilduvus ühendatud seadmete vahel.

Eelised

VLHDMICTL2 pakub lihtsat riistvaratasemel EDID emuleerimist ja eraldusvõime juhtimist esipaneeli DIP-lülitite kaudu, ilma et oleks vaja tarkvara. HDCP sisse/välja valik parandab koostalitlusvõimet mitme seadme aheldamisel, võimaldades seadmel esineda mitte-HDCP-ühilduvana. Seadme 18 Gbit/s ribalaius ja tugi 4K-le (3840 x 2160) tagavad ühilduvuse kõrge eraldusvõimega allikate ja kuvaritega kompaktses korpuses.

Sobib

• EDID teabe seadistamiseks ja lukustamiseks HDMI-allikate ja kuvarite vahel
• Ühilduvate eraldusvõimete ja helivormingute sundimiseks paigalduste või tõrkeotsingu ajal
• Integreerimiseks AV-seadistustesse, kus on vaja juhtida HDCP käsitlemist ja CEC läbipääsu
• Kasutamiseks väikestes AV-riiulites, koosolekuruumides või punkt-punkti HDMI-ühendustes

Peamised spetsifikatsioonid

• Mudel: VivoLink VLHDMICTL2 (MPN: VLHDMICTL2, EAN: 5704174984146)
• Maksimaalne eraldusvõime: 3840 x 2160 (4K)
• Ribalaius: 18 Gbit/s

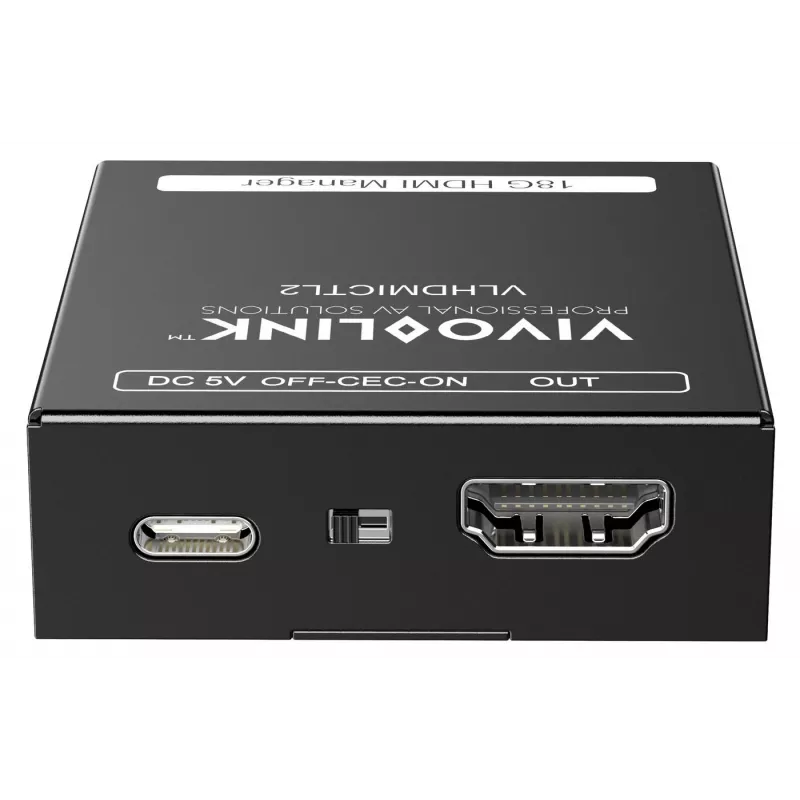

• Pistikud: HDMI videoport, USB USB-C

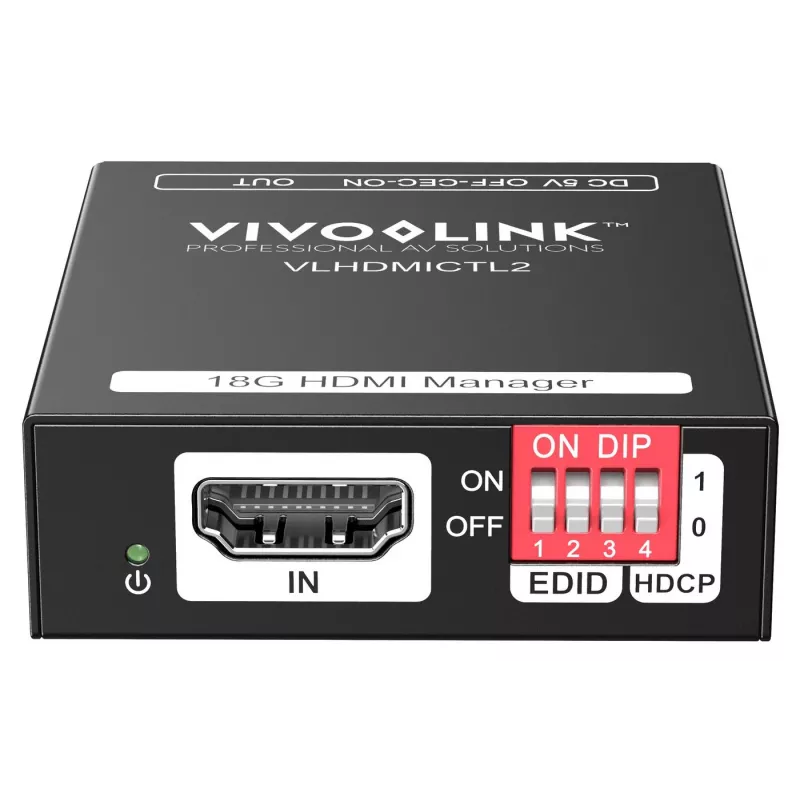

• Juhtimine: Esipaneeli DIP-lülitid EDID, HDCP ja CEC jaoks
• Energiatarve: 2,4 W
• Mõõtmed: 60 mm (L) x 54 mm (S) x 17,6 mm (K)
• Värv: Must

Kasutamine

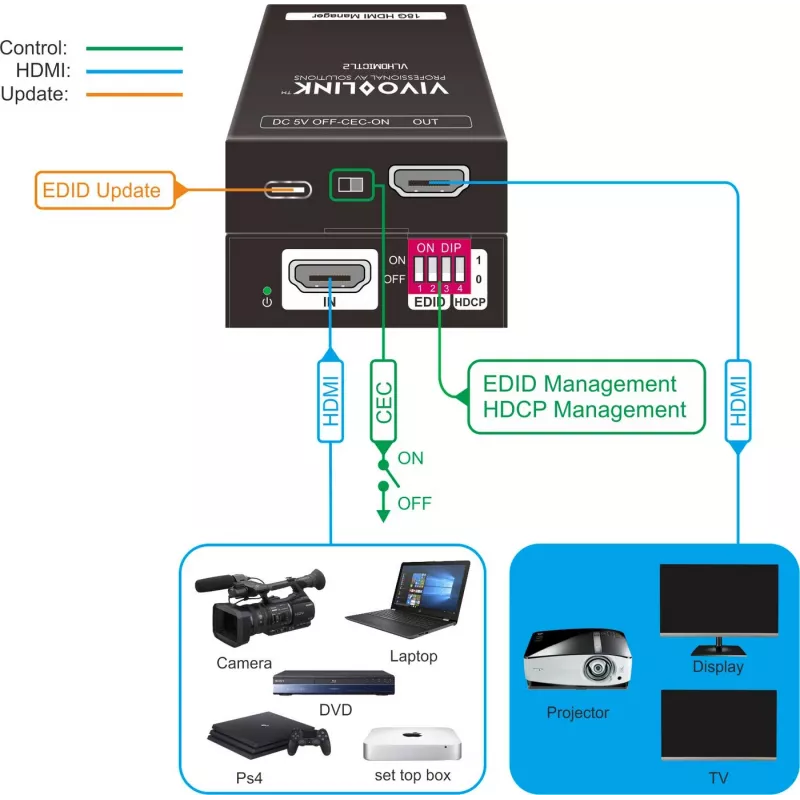

Paigaldage VLHDMICTL2 HDMI-allika ja kuva vahele, kasutades HDMI-porti, ning vajadusel ühendage USB USB-C vastavalt teie süsteemi juhistele. Konfigureerige soovitud EDID, HDCP käitumine ja CEC läbipääs esipaneeli DIP-lülitite abil. Pärast lülitite seadistamist lülitage ühendatud seadmed vajadusel välja ja uuesti sisse, et rakendada uus EDID ja HDCP olek. Kontrollige väljunderaldusvõimet ja heli kuval ning vajadusel reguleerige lüliteid uuesti, kui on vaja teistsugust EDID-profiili või HDCP olekut.

Soovitused

Kasutage HDCP väljalülitust ainult siis, kui see on vajalik mitme seadmega ahelates ühilduvusprobleemide lahendamiseks; HDCP keelamine võib mõjutada kaitstud sisu taasesitust. DIP-lülitite asendite muutmisel järgige allika ja kuva tootja juhiseid ning lülitage seadmed sisse/välja, et tagada seadete jõustumine.
