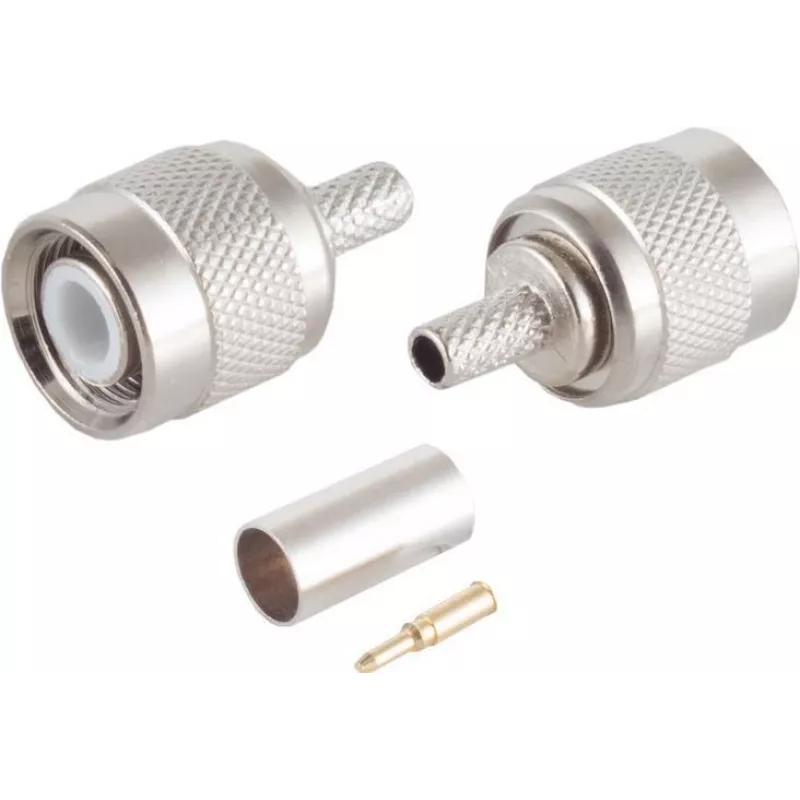

Videopistik TNC ShiverPeaks 98885 RG58/U kaablile, pressliitega

Videopistik TNC ShiverPeaks 98885 RG58/U kaablile pressliitega on keermega TNC isane pistik, mis on mõeldud ühendamiseks TNC emaste portidega video-, RF- ja valveseadmetes. See on ette nähtud kasutamiseks RG58/U koaksiaalkaabliga ning tagab mehaaniliselt kindla pressühenduse keskjuhtmele ja välisjuhtmele, pakkudes usaldusväärset RF-/videosignaali edastust väli- või töökojapaigaldistes.

Eelised

See TNC-pistik pakub kompaktset keermestatud liidest, mis on vibratsiooni- ja juhusliku lahtiühendamise vastu kindlam võrreldes pealelükatavate tüüpidega. Pressliide tagab ühtlase elektrikontakti ja korratava mehaanilise tugevuse, kui see paigaldatakse õigete presstööriistade ja -muhvidega. Ühilduvus RG58/U kaabliga muudab selle sobivaks tavalistesse analoogvideo- ja RF-rakendustesse, kus seda koaksiaaltüüpi kasutatakse.

Sobib

• Analoog-CCTV- ja valvekaamera ühendusteks, kus kasutatakse RG58/U kaablit
• RF-testseadistusteks ja raadioseadmeteks, mis nõuavad TNC-liideseid
• Töökoja- või välipaigaldisteks, kus eelistatakse pressliidet
• Olemasolevate RG58/U koaksiaalkaabliühenduste kaasajastamiseks või parandamiseks

Peamised tehnilised andmed

• Pistiku tüüp: TNC isane (keermega)
• Kaabli ühilduvus: RG58/U koaksiaalkaabel
• Liitmismeetod: pressliide sisejuhtmele ja välismuhvile
• Elektrialane kasutus: RF-/videosignaali edastus
• Tüüpiline kasutuskeskkond: valve-, analoogvideosüsteemid, raadioseadmed

Kasutamine

Valmistage RG58/U kaabel ette, eemaldades väliskesta, lõigates punutist ja dielektriku selle pistiku jaoks soovitatud mõõtudesse, seejärel libistage pressmuhv kaablile. Sisestage keskjuht kontaktnõela ja asetage dielektrik pistiku korpusesse. Lükake muhv punutise kohale ja pressige sobiva presstööriistaga, mis on ette nähtud RG58/U muhvide jaoks. Lõpuks keerake kokkupandud pistik TNC vastaspistikule, et tagada kindel keermestatud ühendus.

Soovitused

Kasutage ettenähtud pressmuhve ja kalibreeritud presstööriista, mis on mõeldud RG58/U jaoks, et tagada korralik mehaaniline ja elektrialane toimivus. Kontrollige iga ühendust, et keskjuhtme tihvt oleks õigesti paigas ja muhv kataks punutise täielikult. Vältige mutri liiga tugevat kinnikeeramist seadme portidele, et vältida keermete kahjustamist ja tagada signaali usaldusväärne terviklikkus.
