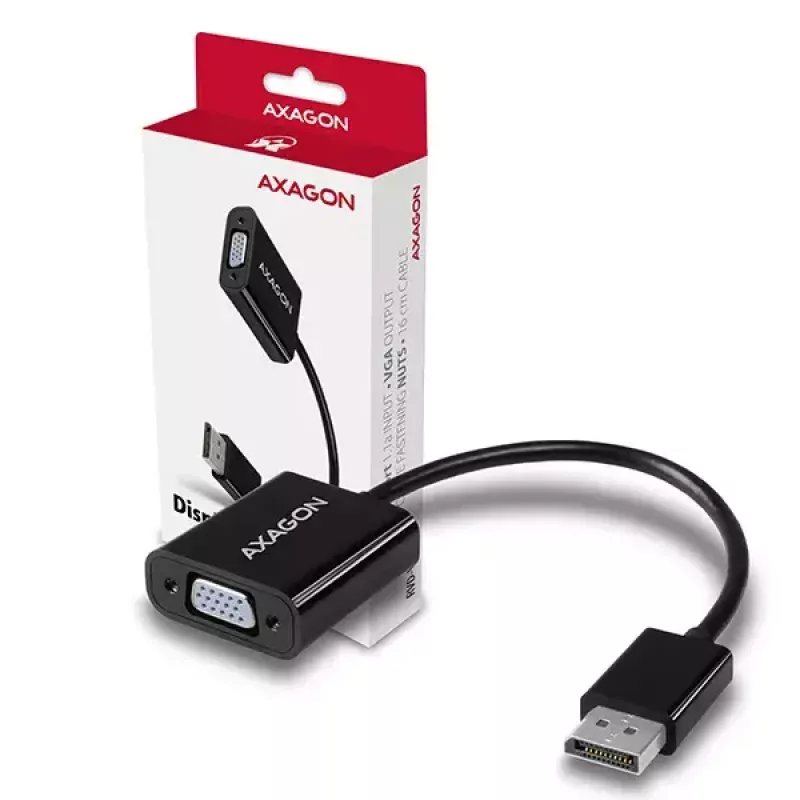

Videokaabli adapter Axagon RVD-VGN DisplayPort VGA-le 0,16 m

AXAGON RVD-VGN on aktiivne DisplayPort–VGA adapter (0,16 m), mis on loodud arvuti või muu DisplayPort-väljundiga seadme ühendamiseks vanema VGA-monitori, teleri või projektoriga. Kompaktne riistvaraline muundur kannab digitaalse DP 1.1a signaali analoogsele D-Sub 15-kontaktilisele VGA-väljundile ja toetab eraldusvõimet kuni 1920×1200 @ 60 Hz ilma draiveri paigaldamiseta.

Eelised

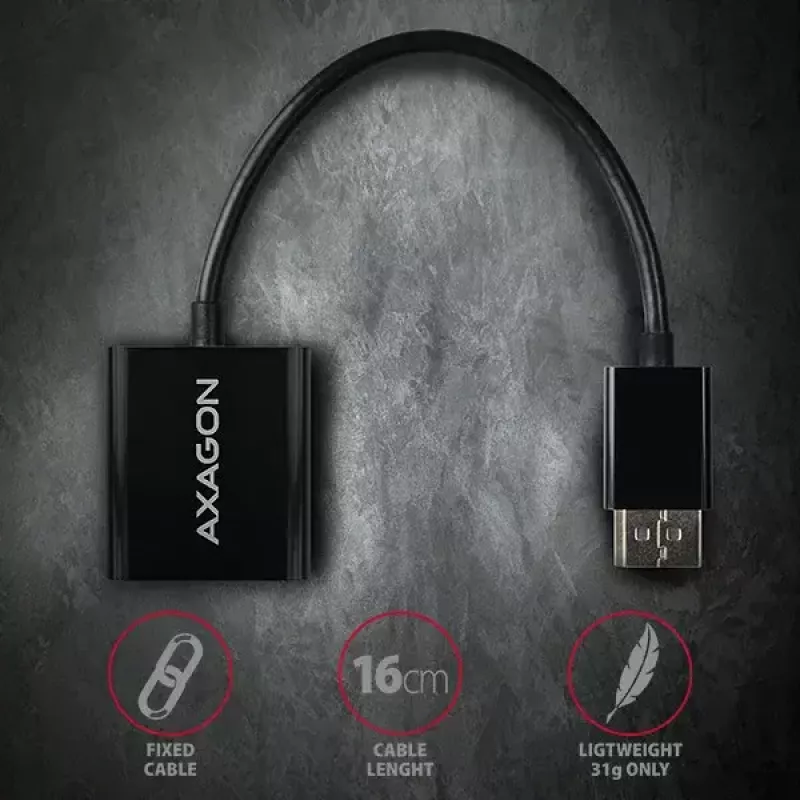

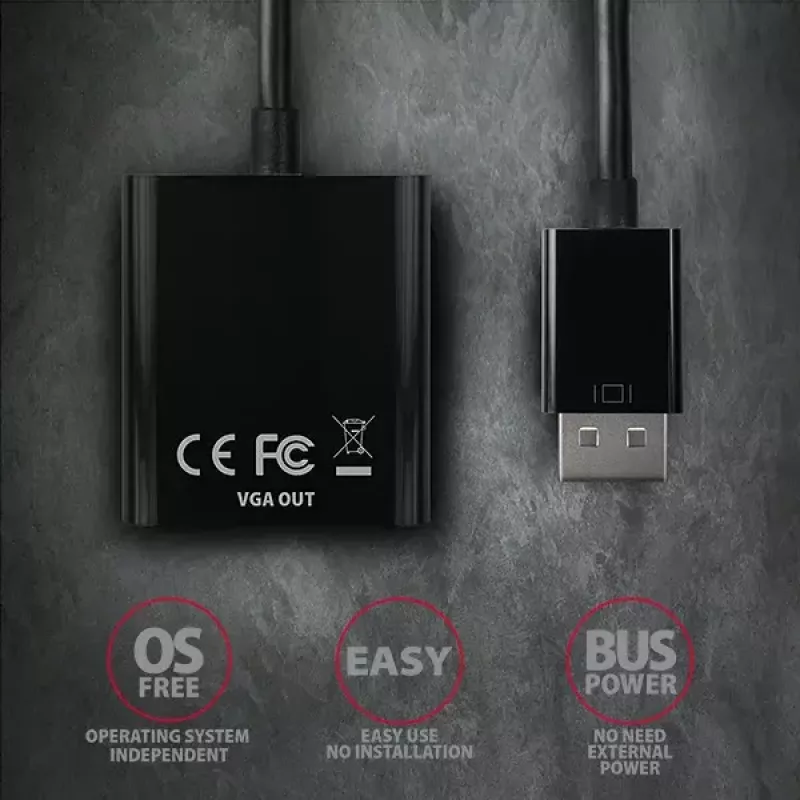

Adapter teostab ühesuunalist muundamist DisplayPort (isane) – VGA (emane), kasutades sisemist muundurikiipi, mistõttu pole vaja tarkvara ega draivereid. See saab toite DisplayPort-sisendist, välistades vajaduse välise toiteallika järele. Seade on kerge ja kompaktne (umbes 42 × 37 × 16 mm, kaabli pikkus ~16 cm, kaal 31 g) ja vastab RoHS nõuetele.

Sobib kasutamiseks

• Kaasaegse arvuti, sülearvuti või graafikaseadme ühendamiseks DisplayPort-väljundiga vanema VGA-monitoriga

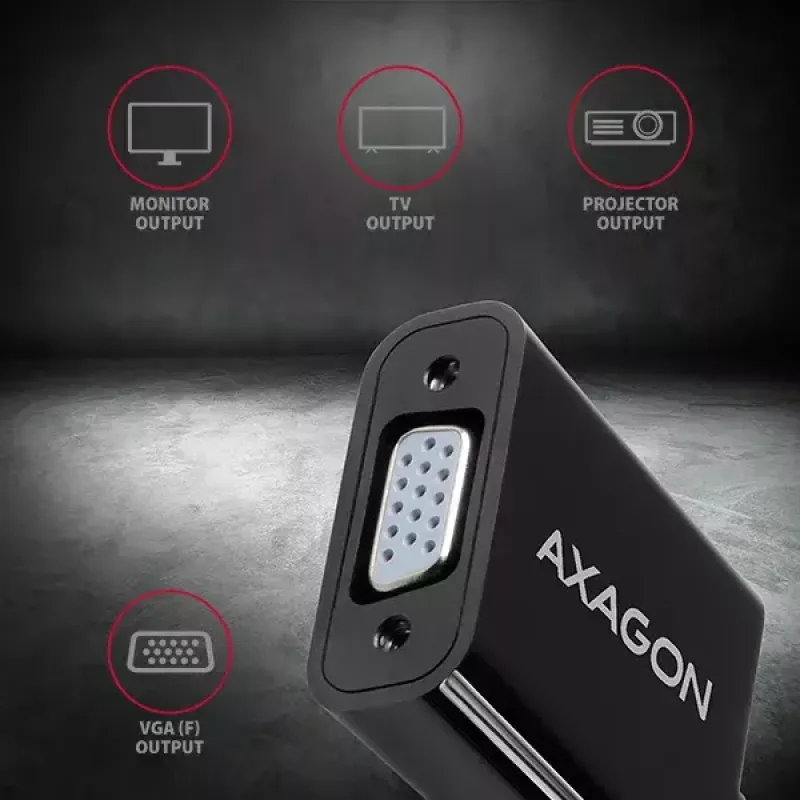

• DisplayPortiga varustatud sülearvutite või mini-arvutite ühendamiseks projektorite või klassiruumi/koosolekuruumi kuvaritega, millel on VGA-sisend
• Ajutistes seadistustes, kus draiveri paigaldamine pole võimalik või soovitud

Peamised tehnilised andmed

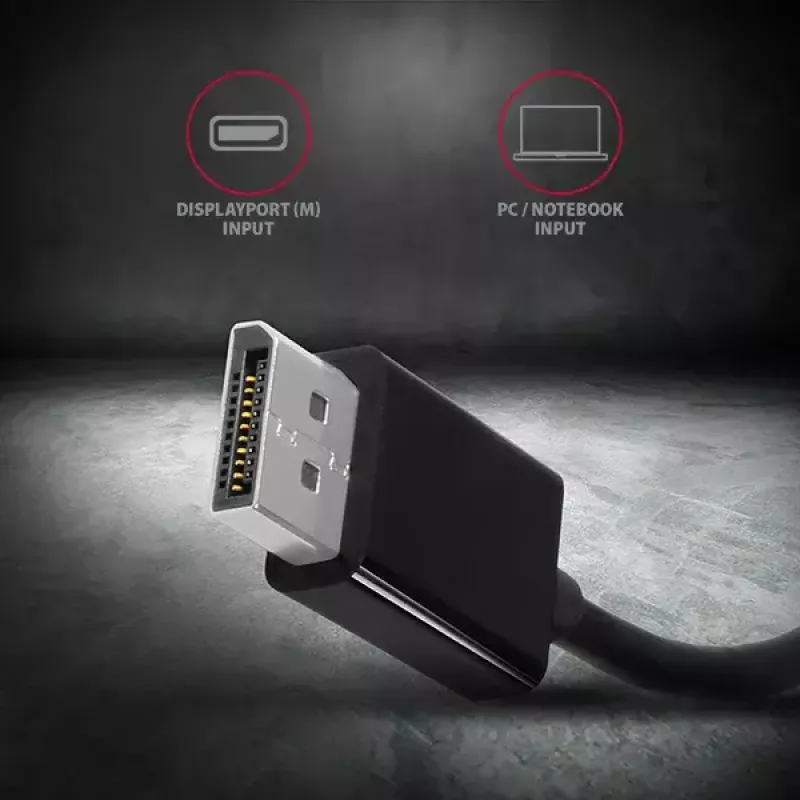

• Sisend: DisplayPort 1.1a (isane)
• Väljund: Analoogne VGA D-Sub 15-kontaktiline (emane)

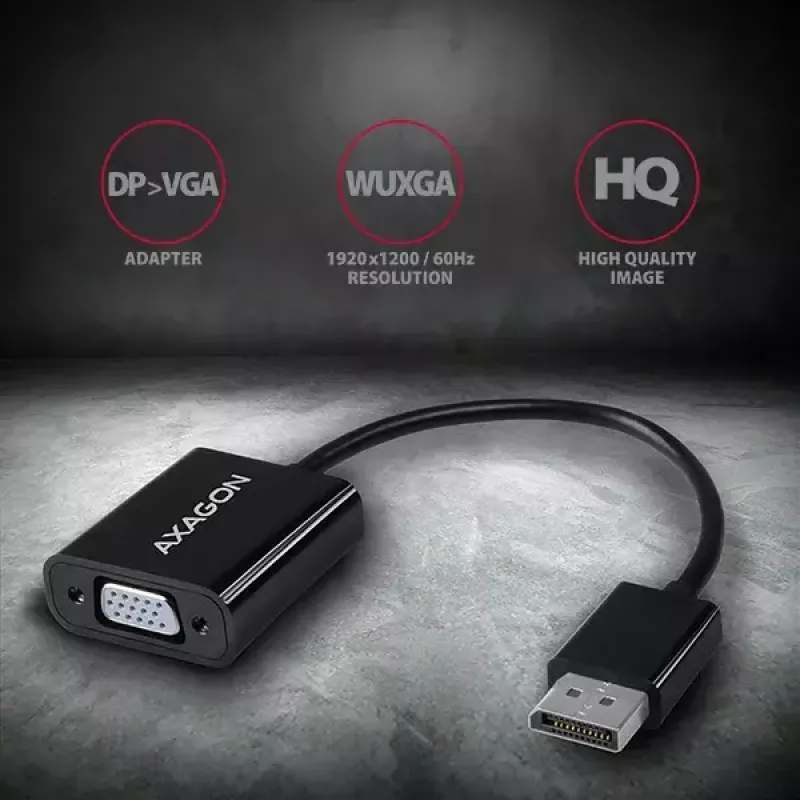

• Toetatud maksimaalne eraldusvõime: 1920 × 1200 @ 60 Hz (WUXGA)
• Toetab ka tavalisi eraldusvõimeid, sealhulgas 1920×1080, 1680×1050, 1600×1200, 1366×768, 1280×1024, 1024×768 ja põimitud PAL/NTSC režiime
• Kaabli pikkus: umbes 0,16 m; kaabli läbimõõt 16 mm
• Mõõtmed: umbes 42 × 37 × 16 mm; kaal: 31 g
• Töötemperatuur: 0 kuni 40 °C; hoiustamine: -20 kuni 85 °C
• RoHS vastavus

Kasutamine

Ühendage AXAGON RVD-VGN DisplayPort (isane) pistik oma arvuti või seadme DisplayPort-väljundisse. Ühendage VGA-kaabel adapteri D-Sub 15-kontaktilisest (emane) pistikust monitori, teleri või projektori VGA-sisendisse. Adapter on plug-and-play; muundamine toimub riistvaraliselt ja peaks töötama kohe ilma draivereid paigaldamata. Seadistage vajadusel kuva režiim (peegeldus/laiendus) ja eraldusvõime oma operatsioonisüsteemi kuvaseadetes.

Soovitused

Kasutage adapterit ainult ühes suunas (DisplayPort VGA-le). Pildikvaliteet ja saadaolevad eraldusvõimed sõltuvad ühendatud kuva ja graafikaväljundi võimalustest. Parimate tulemuste saavutamiseks seadke kuva eraldusvõime monitori loomulikule väärtusele ja veenduge, et DisplayPort-allikas toetab vajalikku väljundrežiimi.
