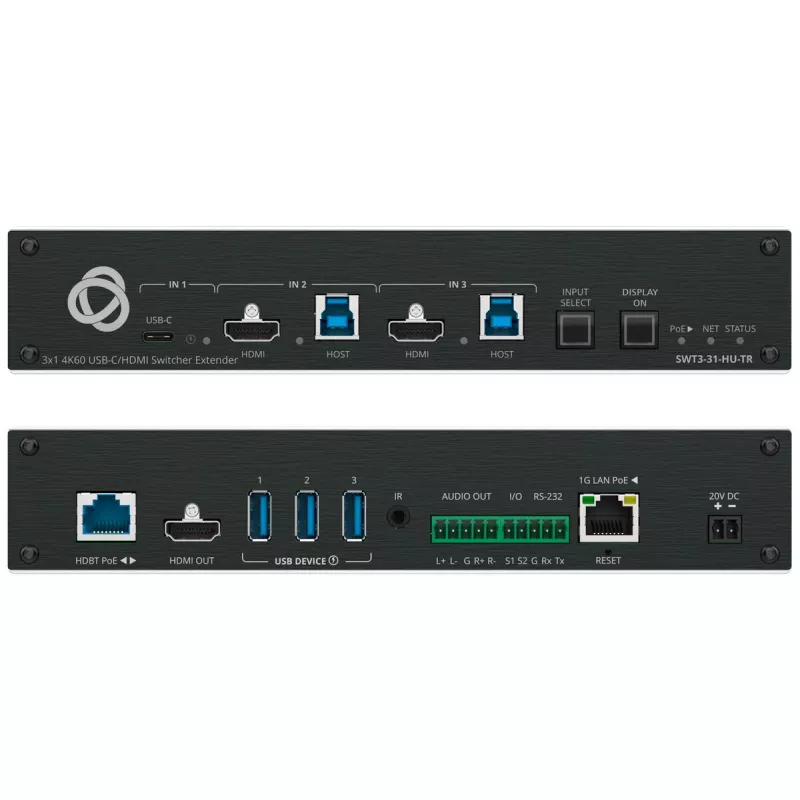

Video Switch Kramer Electronics SWT3-31-HU-TR HDMI MiniDP VGA USB-C

Kramer Electronics SWT3-31-HU-TR on suure jõudlusega automaatne lüliti ja HDBaseT 3.0 pikendaja, mis toetab ühte USB-C ja kahte HDMI/USB sisendit, HDMI väljundit ning laiendatud kauguse edastust üle keerdpaarkaabli. See pikendab 4K60Hz (4:4:4) HDMI videot, USB 2.0, Ethernetit, RS-232, IR ja toitesignaale ning seda saab seadistada nii saatjaks (väljund) kui ka vastuvõtjaks (sisend). Seade võimaldab lülitada kohalikke ja kaugusb-seadmeid, nagu ruumikaameraid ja mikrofone, aktiivse USB-hostiga, hõlbustades hübriidkoosolekuid, mis ühendavad ruumis viibijad ja veebiosalejad.

Eelised

Lüliti pakub juhitavat seotud signaaliga AV- ja USB-lülitust koostööl põhinevateks hübriidkoosolekuteks, võimaldades mitmel osalejal jagada sisu nii ruumis viibijate kui ka veebiosalejatega. See võtab vastu DP-Alt-Mode USB-C allikaid koos USB 2.0, Etherneti ja kuni 60 W PD-ga (kui toetatud) ühe kaabli kaudu, pakkudes mugavust BYOD-kasutuseks. HDBaseT standardse pikendajana toetab see pika vahemaa edastust üle vasest keerdpaari ja on ühilduv teiste HDBaseT-sertifitseeritud toodetega. Seade vastab HDCP 2.3 ja HDMI 2.0 nõuetele ning toetab täiustatud helivorminguid, HDMI peegeldamist, intelligentset EDID-haldust (I-EDIDPro), heli lahutamist tasakaalustatud analoogväljundisse, automaatset sisendi lülitamist ja mitmeid juhtimisvõimalusi, sealhulgas IP, RS-232, IR ja kohalikud nupud. Samuti pakub see Etherneti, RS-232 ja IR kahesuunalist pikendamist, IT-taseme 802.1x autentimist, püsivara haldust veebiliidese kaudu ja paindlikke PoE toitevõimalusi kompaktses poolraami 1U korpuses.

Sobib (ülesanded / kasutusjuhud)

• Ettevõtete ja haridusasutuste hübriidkoosolekuruumid ja klassiruumid
• Ruumid, mis vajavad samaaegset AV- ja USB-välisseadmete (kaamera, mikrofon, kõlariba) lülitamist
• BYOD-esitlussüsteemid, kasutades USB-C sülearvuteid ja mobiilseadmeid
• AV pikendamine pikamaa tagant üle vasest keerdpaari infrastruktuuri
• Paigaldised, mis vajavad tsentraliseeritud IP- või RS-232-juhtimist ja turvalist kohtvõrgu pikendust

Põhilised tehnilised andmed

• Sisendid: 1 × USB-C (DP Alt Mode), 2 × HDMI/USB
• Väljund: HDMI + HDBaseT 3.0 (saatmis- või vastuvõturežiim)
• Video: kuni 4K60Hz (4:4:4), HDMI 2.0 funktsioonide komplekt, HDCP 2.3
• USB: aktiivne USB 3.2 host lüliti poolel; USB 2.0 pikendus saatja ja vastuvõtja vahel
• Heli: kuni 32 kanalit digitaalset; tasakaalustatud analoogheli väljund (lahutatud)
• Juhtimine ja pikendus: Ethernet (kuni 1 Gbps), kahesuunaline RS-232, kahesuunaline IR, I/O
• Toide: PoE valikud (LAN-i või HDBaseT kaudu), kuni 60 W PD USB-C seadmele, kui toetatud
• Turvalisus ja haldus: 802.1x autentimine; kaugpüsivara uuendamine ja veebihaldus
• Mehaanika: 1U poolraam, ventilaatorita, must alumiiniumkere; kaal ~0,9 kg

Kuidas kasutada

Paigaldage seade kas HDBaseT saatjaks või vastuvõtjaks sõltuvalt teie topoloogiast ja ühendage allikad USB-C ja HDMI sisenditega. Ühendage HDBaseT keerdpaarkaabel vastavasse HDBaseT porti ja ühendage HDMI-kuvar HDMI väljundisse, kui on vaja kohalikku peegeldust. Seadistage aktiivse USB hosti asukoht (saatja või vastuvõtja pool) ja ühendage kohalikud või kaugusb-seadmed, nagu kaamerad ja mikrofonid. Kasutage veebiliidest, IP-juhtimist, RS-232, IR või kohalikke paneelinuppe, et valida sisendeid, seada EDID-eelistusi ja määrata automaatse lülitamise käitumist. BYOD-kasutuseks ühendage DP-Alt-Mode USB-C seade ühe kaabliga, et edastada videot, USB-andmeid, Ethernetit ja valikulist PD-toidet.

Soovitused

Parima pikamaa jõudluse saavutamiseks kasutage Krameri soovitatud keerdpaarkaableid ja järgige HDBaseT paigaldusjuhiseid. Seadistage EDID ja automaatlülituse eelistused paigaldamise ajal, et need vastaksid kuva ja koosoleku töövoo nõuetele, ning rakendage 802.1x võrgusätteid, kui turvaline kohtvõrgu juurdepääs on nõutav.
