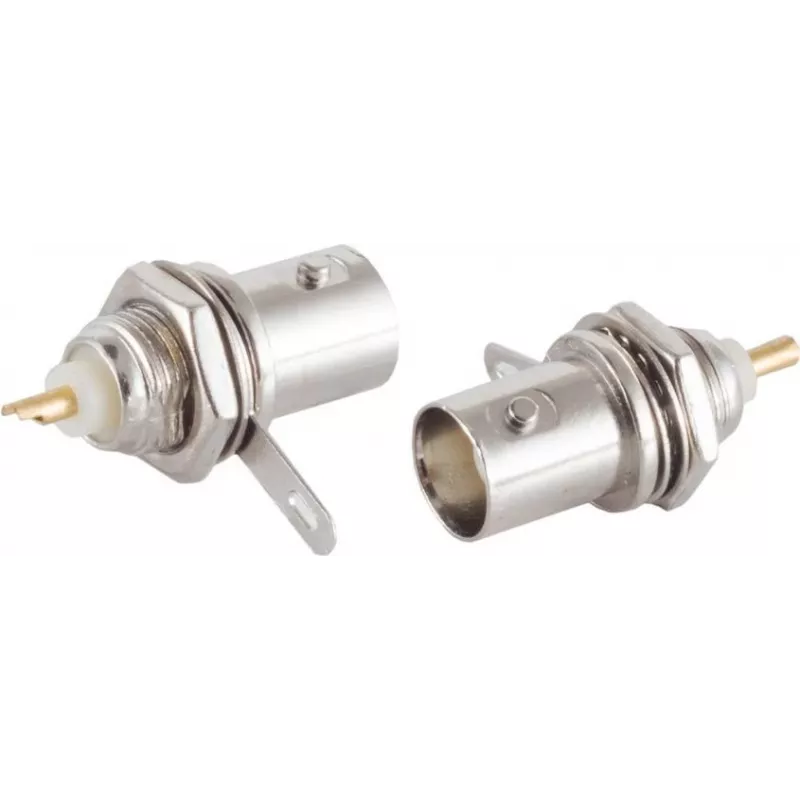

Video-heli BNC-adapter ShiverPeaks 98808-2 keskmonteeritav 4 mm esipaneel

ShiverPeaks video-heli BNC-adapter 98808-2 on esipaneelile paigaldatav, tsentraalselt monteeritav BNC-pistik, mis on mõeldud komposiitvideo ja analooghelisignaalide suunamiseks läbi seadmeriiulite, juhtpaneelide ja AV-korpuste. 4 mm esipaneeli jalajälje ja töökindla BNC-liidesega pakub see standardiseeritud läbiviigupunkti kaameratele, monitoridele, salvestitele ja teistele AV-seadmetele, kus on vaja turvalist ja ligipääsetavat ühendust.

Eelised

See tsentraalselt monteeritav adapter pakub kompaktset 4 mm esipaneeli jalajälge, mis lihtsustab paigaldust kitsastes paneelide paigutustes. BNC-ühendus tagab usaldusväärse, kiire mehaanilise ja elektrilise ühenduse komposiitvideo ja analooghelisignaalide jaoks. Riiulisse ja paneeli paigaldamiseks konstrueeritud adapter toetab ühtlast signaali marsruutimist ja hõlpsat ligipääsu hoolduseks või ümberseadistamiseks ilma korpuseid avamata.

Sobib

• AV-seadmete riiulid ja seinale kinnitatavad juhtpaneelid
• Turvakaamerasüsteemid ja DVR-/NVR-paigaldised
• Ringhäälingu- ja tootmispaneelid, mis vajavad standardseid videopistikuid
• Paranduslauad ja testseadistused, mis vajavad esipaneeli signaali läbiviiku

Peamised spetsifikatsioonid

• Pistiku tüüp: esipaneeli BNC-pesa, sobib komposiitvideole ja analooghelile
• Kinnitusviis: tsentraalne/esipaneelile monteeritav 4 mm jalajäljega
• Kasutusotstarve: paneeli läbiviik seadmeriiulite ja AV-korpuste jaoks
• Mehaaniline liides: standardne bajonettsüsteemiga BNC-ühendus turvaliseks ühenduseks
• Ühilduvus: mõeldud seadmetele ja kaablitele, mis kasutavad standardseid BNC-otsikuid

Kuidas kasutada

Puurige või valmistage esipaneeli avaus, mis vastab adapteri 4 mm tsentraalsele kinnitusjalajäljele, ja kinnitage adapter selle tsentraalse kinnitusmeetodiga. Tagaküljelt ühendage siseseadme või juhtmestiku BNC-kaabel adapteri BNC-soklisse. Eestpoolt kinnitage väline BNC-pistik, et lõpetada signaalitee. Veenduge, et ühendused on täielikult paigas, ja kontrollige signaali terviklikkust soovitud video- või heliseadmega enne paigalduse lõpetamist.

Soovitused

Parima jõudluse tagamiseks kasutage komposiitvideo jaoks korralikult termineeritud 75 Ω BNC-kaableid ning sobitatud impedantsiga heliliine, kus see on asjakohane. Vältige paigaldamisel pistiku ülemäärast pööramist ja kontrollige maanduse ning varjestuse pidevust riiuli või paneeli konfiguratsioonis, et minimeerida häireid.
