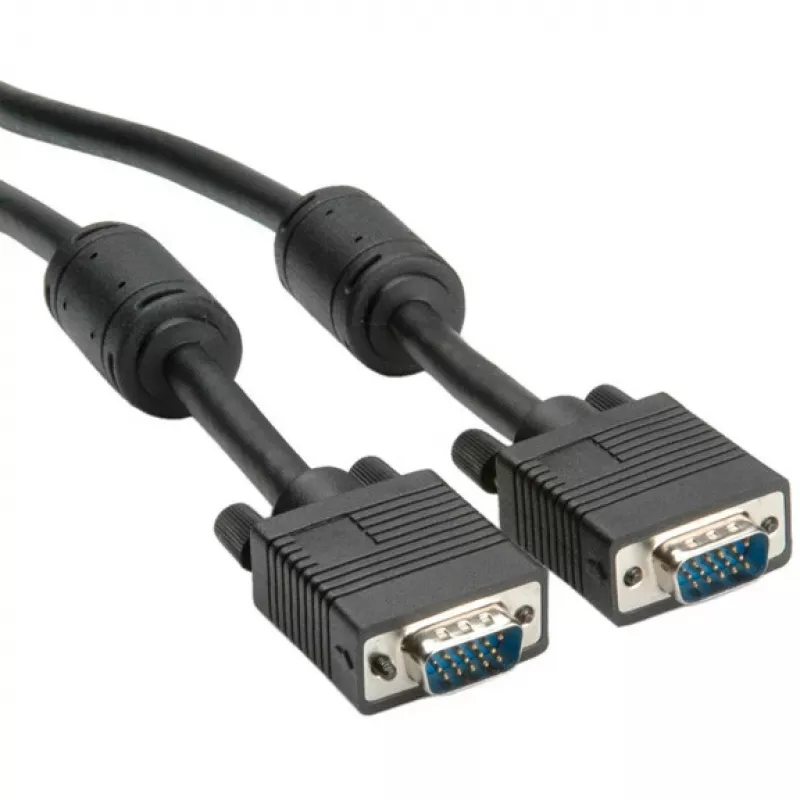

VGA-kaabel ROLINE kõrge kvaliteediga HD15 M - HD15 M 6 m

ROLINe kõrge kvaliteediga VGA-kaabel (HD15 M - HD15 M) pikkusega 6 m on loodud usaldusväärseks ühenduseks graafikakaardi ja monitori, projektori, VGA-jagaja või võimendi vahel. Kaablil on täielik viiguühendus, sealhulgas viik 9 ja viik 15, topeltvarjestus (punutis ja foolium) ning kaks ferriitsüdamikku elektromagnetiliste häirete vähendamiseks. DDC-funktsionaalsus on toetatud, et säilitada monitori EDID-side.

Eelised

See VGA-kaabel tagab stabiilse analoogvideo edastuse kolme koaksiaalliini kaudu RGB-signaalide ja üheksa AWG28-juhtme kaudu. Topeltvarjestus ja ferriitsüdamikud minimeerivad signaali halvenemist ja müra. Täielik viiguühendus tagab ühilduvuse seadmetega, mis nõuavad viiku 9 ja viiku 15, samal ajal kui pöidlakruvid kinnitavad pistikud, et vältida juhuslikku lahtiühendamist.

Sobib

• Lauaarvuti graafikakaardi ühendamiseks välise monitoriga
• Projektorite ühendamiseks koosolekuruumides või klassiruumides
• Kasutamiseks VGA-jagajate või võimenditega analoogvideo jaotamiseks
• Seadistustes, mis nõuavad DDC/EDID-suhtlust kuva ja allika vahel

Peamised spetsifikatsioonid

• Pikkus: 6 m
• Pistikud: HD15-isane – HD15-isane (VGA/D-Sub)
• Kaabli struktuur: 3 koaksiaalliini RGB jaoks, 9 x AWG28-juhti (kõik viigud ühendatud, sh viik 9 ja viik 15)
• Varjestus: topeltvarjestatud (punutis + foolium)
• Lisad: kaks ferriitsüdamikku, pöidlakruvid
• Värv: must

Kasutusjuhend

Ühendage üks HD15-isane pistik graafikakaardi VGA-väljundisse ja teine monitori, projektori või võimendi HD15-sisendisse. Kinnitage mõlemad pöidlakruvid, et ühendus oleks turvaline. Veenduge, et seadmed on ühendamise või lahtiühendamise ajal välja lülitatud, et vältida võimalikke signaaliprobleeme. Kui EDID-vahetus on vajalik, jätke DDC kuval ja allikal lubatuks.

Soovitused

Parima signaalikvaliteedi tagamiseks vältige kaabli tihedat kerimist ja hoidke seda eemal tugevatest elektromagnetiliste häirete allikatest, nagu suured toiteallikad või varjestamata toitekaablid; kui pikad ühendused läbivad müra tekitavaid keskkondi, kaaluge signaalivõimendi või digitaalse ühenduse kasutamist, kui see on võimalik.
