Vesijahutusplokk EK Water Blocks Vask Nikkel

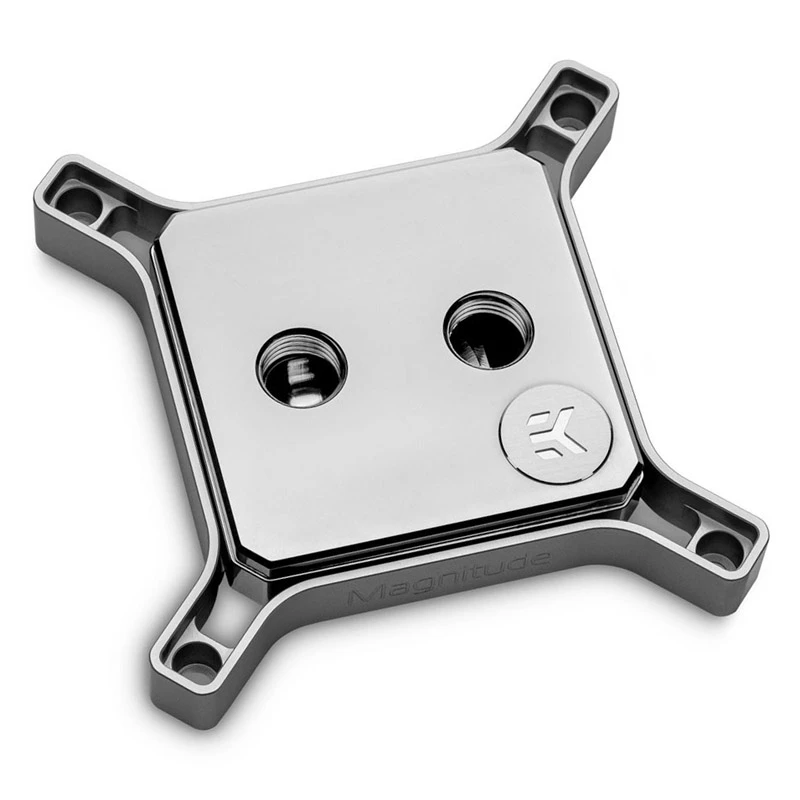

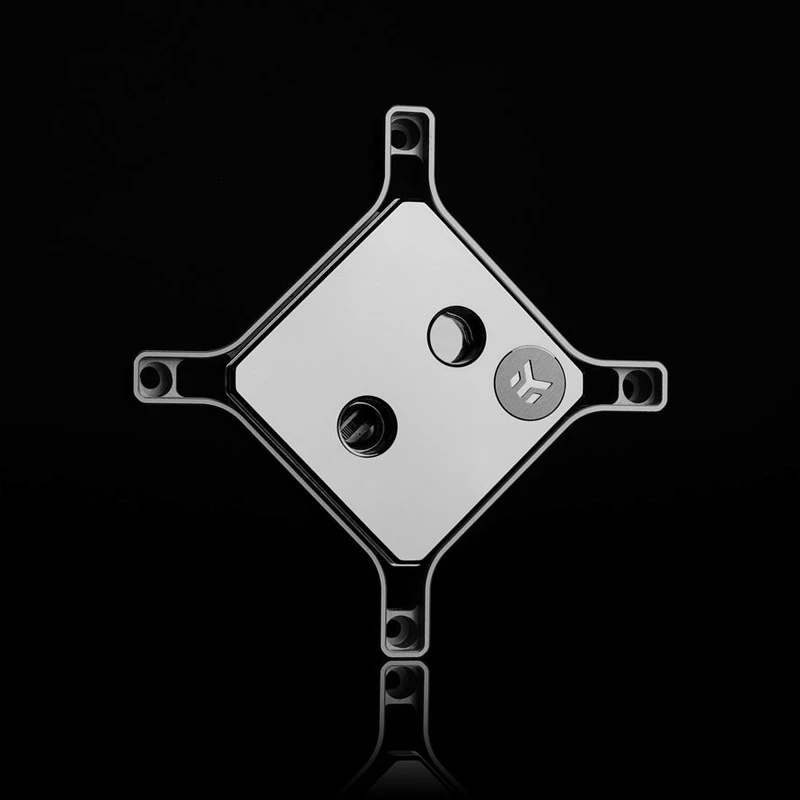

EK-Quantum Magnitude 1700 on EK Water Blocksi spetsiaalne protsessori vesijahutusplokk, mis on mõeldud Inteli 12. põlvkonna Core protsessoritele (pesa 1700). See ühendab nikeldatud vasest külmaplaadi nikeldatud messingist pealiskatte ja CNC-töödeldud messingist sisetükiga, et tagada kõrge soojusülekanne ja madal voolutakistus. Ploki suurendatud ribide massiiv ning 0,40 mm mikrokanalid koos 0,26 mm mikroribidega suurendavad jahutuspinda, säilitades samas kompaktse jalajälje, mis sobib väikese suurusega emaplaatidele. 1700-le spetsiifiline sisetüki ja külmaplaadi geomeetria suunab jahutusvedeliku voolu ühtlaselt üle protsessori kristalli ning sisetükk on pööratav, et võimaldada torude lihtsamat juhtimist.

Eelised

Magnitude 1700 pakub optimeeritud voolujaotust, suuremat ribide pindala (ligikaudu 50% suurem võrreldes eelmiste põlvkondadega) ja iga komponendi täpset CNC-töötlust tahkest materjalist, tagades ühtlase ehituskvaliteedi. Selle pööratav messingist sisetükk võimaldab sisselaske-/väljalaskeava vahetamist paindlike torustike paigutuse jaoks. Vahetatavad esteetilised raamid (müüakse eraldi) ja kolmemõõtmeline X-kujuline kinnitusmehhanism pakuvad kindlat kinnitust ja ühilduvust erinevate liitmike ning visuaalsete stiilidega. Kaasasolev nikeldatud vasest külmplaat ja mikrokanalite geomeetria maksimeerivad soojusülekande, minimeerides samal ajal voolutakistust.

Sobiv kasutamiseks

• Kohandatud vedelikjahutusega lauaarvutid, mis kasutavad Inteli 12. põlvkonna protsessoreid (pesa 1700)
• Suure jõudlusega mängu- ja tööjaamasüsteemid, mis nõuavad tõhusat protsessori jahutust
• Kompaktsed arvutid (mITX/mATX), kus väike jalajälg ja madal voolutakistus on olulised

Peamised tehnilised andmed

• Ühilduvus: Intel® pesa 1700 (12. põlvkonna Core)

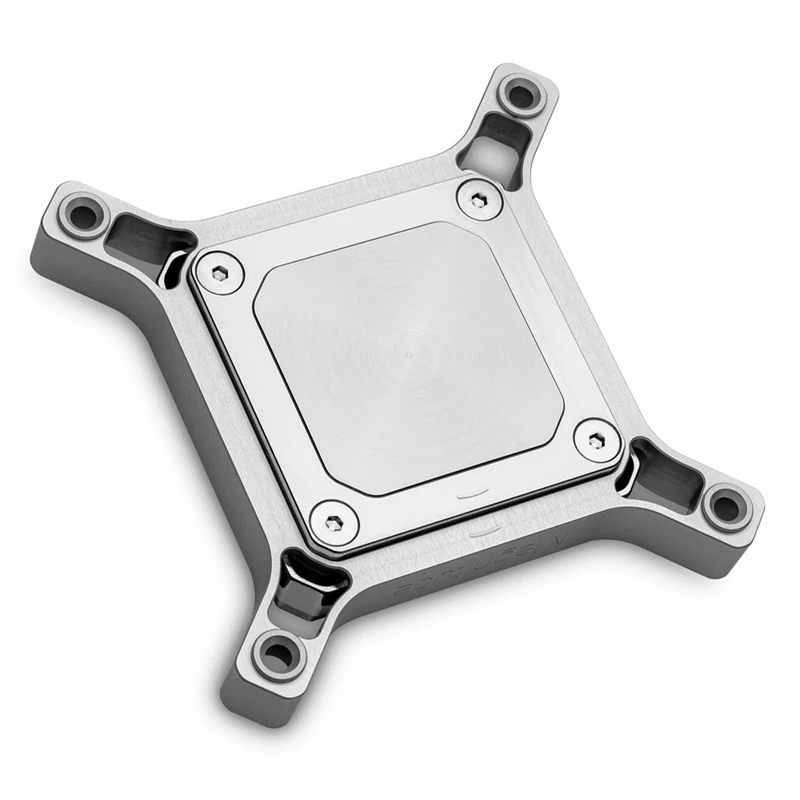

• Külmplaadi materjal: nikeldatud vask
• Pealiskatte ja sisetüki materjal: nikeldatud CNC-töödeldud messing
• Mikrokanali laius: 0,40 mm
• Mikroribi paksus: 0,26 mm
• Tarnekomplekt: vesijahutusplokk, kinnitusmehhanism vedrude/kruvide/seibidega, eelpaigaldatud standardne jugaplaat (0,6C), Thermal Grizzly Hydronaut (1,0 g)

Kasutusjuhend

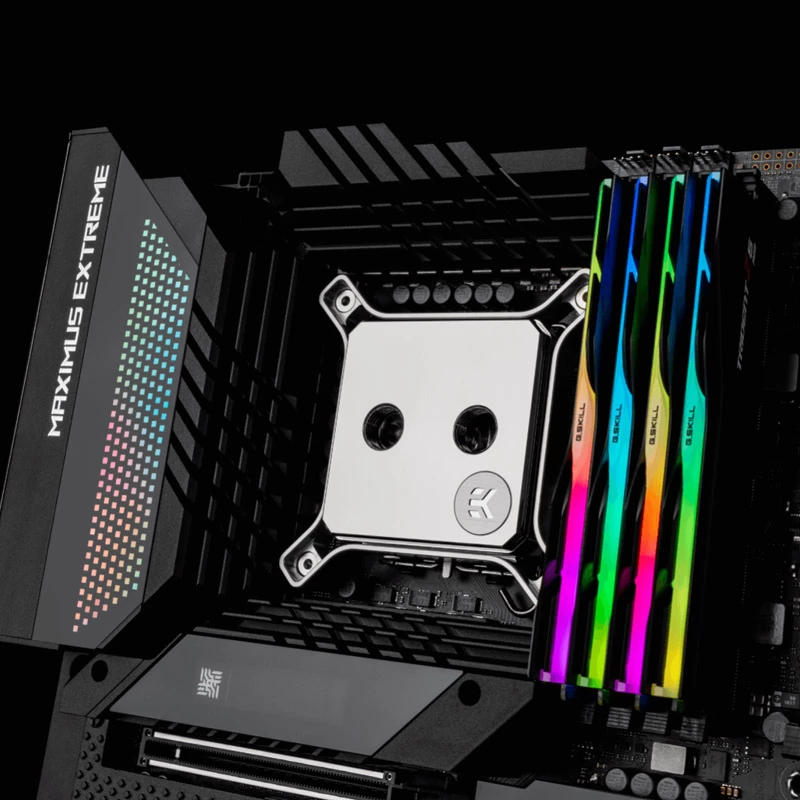

Paigaldage kinnitusmehhanism emaplaadile vastavalt kaasasolevale riistvarale ja EK paigaldusjuhendile pesa 1700 jaoks. Kandke kaasasolev Thermal Grizzly Hydronaut termopasta protsessori IHS-ile, asetage EK-Quantum Magnitude 1700 nii, et külmplaat puutub kokku protsessoriga, ning kinnitage plokk, kasutades kaasasolevaid vedrusid, kruve ja seibe soovitatud kinnitusrõhuni. Vajadusel pöörake messingist sisetükki 180°, et vahetada sisse- ja väljalaskeavasid eelistatud torujuhtme jaoks. Ühendage torud ja liitmikud, mis ühilduvad EK-Quantum Torque või muude sobivate liitmikega, seejärel tehke rõhutest ja täitke ahel vastavalt standardsetele vedelikjahutusprotseduuridele.

Soovitused

Kasutage standardset jugaplaati üldiste jahutusseadistuste jaoks; optimaalse jõudluse saavutamiseks kaaluge alternatiivsete jugaplaatide testimist või vooluhulkade peenhäälestamist. Vahetage või uuendage vahetatavaid raame eraldi, kui vajate konkreetset esteetikat või D-RGB difusiooni. Pärast paigaldamist tehke lekketest ja kasutage korrosiooni inhibeerivat jahutusvedelikku, mis ühildub nikeldatud vase ja messingkomponentidega.
